JPN: 0120 82 5817
非サイクロン地域での建設用
風の評価：AS4055-2012によるN2
あなたがより高い風評価を必要とするならば、連絡してください
JPN: info@eeplan.co.jp or 0120 82 5817
こ の 小 屋 は 、 サイク ロ ン キットを 追 加 購 入 す ることで 、
AS4055-2012に従って風力定格C1にアップグレードできます。
MANU FA CT URED
IN A US TR ALIA
SNAPTiTE
Assemb ly
Absco Industries

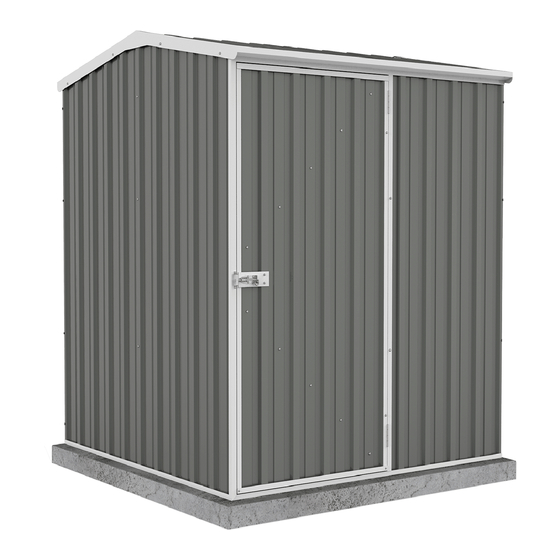

ABSCO PREMIER SHED
MODEL: 15151GK(JPN:1515GK1)
1.52mW x 1.52mD x 1.95mH
info@eeplan.co.jp
www.eeplan.co.jp/monooki/
Assembly Instruction Manual
!"#$%&'()$*%(+,-%.+$.-#/#
/")0%!)&&%"#&1%!'/#-%#*-#00
2-+3%/"#%4'0#%+2%/"#%0"#5
コンクリートスラブを敷設するときは、 周囲に25 mm
の深さのリベートエッジがあることを確認し てくださ
い。 これは小屋の底から水が出るのを助けます。
教育ビデオのためのAbsco
Shedsアセンブリアプリをダ
ウンロードする
Model: 15151GK
翻訳版改定日2021/4/30
BOTTOM CHANNEL
REBATED EDGE
75mm WIDE REBATE
CONCRETE SLAB
10/05/19
1.2
1
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for ABSCO SHEDS 15151GK
Summary of Contents for ABSCO SHEDS 15151GK
- Page 1 ABSCO PREMIER SHED MODEL: 15151GK(JPN:1515GK1) 1.52mW x 1.52mD x 1.95mH 翻訳版改定日2021/4/30 info@eeplan.co.jp JPN: 0120 82 5817 www.eeplan.co.jp/monooki/ !"#$%&'()$*%(+,-%.+$.-#/# BOTTOM CHANNEL REBATED EDGE /")0%!)&&%"#&1%!'/#-%#*-#00 非サイクロン地域での建設用 2-+3%/"#%4'0#%+2%/"#%0"#5 75mm WIDE REBATE 風の評価：AS4055-2012によるN2 CONCRETE SLAB あなたがより高い風評価を必要とするならば、連絡してください JPN: info@eeplan.co.jp or 0120 82 5817 コンクリートスラブを敷設するときは、 周囲に25 mm こ...
- Page 2 ABSCO PREMIER SHED MODEL: 15151GK 1.52mW x 1.52mD x 1.95mH 一般的な手順 • 組み立てを始める前に、 これらの指示を詳細に読み、 組み立て方法と関連する詳細について十分に理解し てください。 カート ンを開梱し、 説明されている部品と照らし合わせてすべての部品を慎重に識別し てチェ ックします。 • また、 「 コンポーネントパッキングリスト」 ページにも示されています。 サイトの準備 • 小屋の場所は平らでなければなりません。 表面が不均一な場合、 部品の位置がずれます。 • 小屋は鉄筋コンクリートのスラブの上に建てられ、 「 最終工事」 のページに適切に示されたように固定されなければならな い。 必要な工具 安全上の注意 • ...
- Page 3 ABSCO PREMIER SHED MODEL: 15151GK 1.52mW x 1.52mD x 1.95mH 部品梱包リスト すべての部品を点検してください。 COMPONENT PART COMPONENT PART CHECK CHECK DESCRIPTION DESCRIPTION STEEL SHEET 1785mm X 773mm CHANNEL L = 1513mm STEEL SHEET CHANNEL 1915mm X 773mm L = 1513mm STEEL SHEET...
- Page 4 ABSCO PREMIER SHED MODEL: 15151GK 1.52mW x 1.52mD x 1.95mH COMPONENT PACKING LIST PART COMPONENT PART COMPONENT CHECK CHECK DESCRIPTION DESCRIPTION Part No. Here CHANNEL JAMB L= 783mm L = 773mm RIDGE BEAM Part No. Here JAMB L= 1120mm L = 1513mm Part No.
- Page 5 ABSCO PREMIER SHED MODEL: 15151GK 1.52mW x 1.52mD x 1.95mH 概要アセンブリガイド スナップタイ トアセンブリシステムは、 道具や留め具を必要とせずに、 エンドチャンネルをすべての屋根と壁 のシートに固定します。 各パネルを組み立てるには、 周辺チャンネルを各パネルの上下に固定します。 シートに沿って作業しなが ら、 シートのスナップラグの上からチャンネルを軽く叩きます。 各周辺チャンネルは、 シートの端で一杯に仕上げる必要があります。 各端がきれいにフラッシュするまで シートに沿ってチャンネルをタップするだけです。 パネルからチャンネルを取り外す必要がある場合は、 横 にスライ ドさせて外します。 溝は、 ねじを必要とせずに開口パネルを所 定の位置に固定します。 締め付け記号 スナップタイト固定方法によるシーティングへの 最初に穴を開けることで、 コンポーネントを結合し SNAP T TE チャンネルの固定...
- Page 6 ABSCO PREMIER SHED MODEL: 15151GK 1.52mW x 1.52mD x 1.95mH 屋根部品の概要 Absco Industries Assembly Instruction Manual Model: 15151GK 10/05/19...
- Page 7 ABSCO PREMIER SHED MODEL: 15151GK 1.52mW x 1.52mD x 1.95mH ウォールコンポーネントの概要 Absco Industries Assembly Instruction Manual Model: 15151GK 10/05/19...
-
Page 8: Rear Panel Assembly
ABSCO PREMIER SHED MODEL: 15151GK 1.52mW x 1.52mD x 1.95mH REAR PANEL ASSEMBLY 1x required. Absco Industries Assembly Instruction Manual Model: 15151GK 10/05/19... - Page 9 ABSCO PREMIER SHED MODEL: 15151GK 1.52mW x 1.52mD x 1.95mH ROOF PANEL ASSEMBLY 2x required. 81Eを事前にパンチさ れた穴のあるシートの 端に合わせます。 Absco Industries Assembly Instruction Manual Model: 15151GK 10/05/19...
- Page 10 ABSCO PREMIER SHED MODEL: 15151GK 1.52mW x 1.52mD x 1.95mH RIGHT SIDE PANEL ASSEMBLY 1x required. 各シートの先端をト リミングする か、 曲げて邪魔にならないように し、 チャネル がシートの端まで し っかりと収まるようにします。 Absco Industries Assembly Instruction Manual Model: 15151GK 10/05/19...
- Page 11 ABSCO PREMIER SHED MODEL: 15151GK 1.52mW x 1.52mD x 1.95mH LEFT SIDE PANEL ASSEMBLY 1x required. 付属マリオン（80A） 各シートの先端をトリミングす るか、 曲げて邪魔にならないよ うにし、 チャネルがシートの端 までし っかりと収まるようにしま す。 Absco Industries Assembly Instruction Manual Model: 15151GK 10/05/19...
-
Page 12: Front Panel Assembly
ABSCO PREMIER SHED MODEL: 15151GK 1.52mW x 1.52mD x 1.95mH FRONT PANEL ASSEMBLY 1x required. Absco Industries Assembly Instruction Manual Model: 15151GK 10/05/19... - Page 13 ABSCO PREMIER SHED MODEL: 15151GK 1.52mW x 1.52mD x 1.95mH DOOR PANEL ASSEMBLY SINGLE DOOR 1x required. 垂直ドアチャネルは、 水平ド アチャネルとは逆の方向に 取り付けられます。 チャネルの チャネルの短いフランジ 長いフランジ Absco Industries Assembly Instruction Manual Model: 15151GK 10/05/19...
-
Page 14: Door Panel Assembly
ABSCO PREMIER SHED MODEL: 15151GK 1.52mW x 1.52mD x 1.95mH DOOR PANEL ASSEMBLY SINGLE DOOR PANEL 注 ： ナットとボルトも提供されており、 リベットの代 わりに使用できます。 4mmドリルビッ トを使用し て、 側枠のこれらの穴を拡大します 注 ： パッドボルトの留め金を固定するための穴は、 適切に位置合わせできるように事前に打ち抜かれ ていません。 ハスプをパドボルトシャフトの中央に 配置し、 3mmの穴を開けてネジで固定します。 Absco Industries Assembly Instruction Manual Model: 15151GK... - Page 15 ABSCO PREMIER SHED MODEL: 15151GK 1.52mW x 1.52mD x 1.95mH PANEL CONSTRUCTION 注 ： すべての壁パネルが上下逆にならないよ うに注意し てください。 各パネルの上部のチャ ンネルに屋根シートを取り付けます。 チャンネ ルには事前に穴があいていません。 padbolt hasp 10mmネジを 20mmネジに交換し てください 6つの20mmネジでドアマリオン 側壁チャネルは、 ノ ッチ付 セクションを接続します。 き後壁チャネルにフィ ット します。 チャンネル （60C） が棟梁に入る ようにパネルの向きを合わせる Channel (81E) this end リッジビームの穴と一致す...
- Page 16 ABSCO PREMIER SHED MODEL: 15151GK 1.52mW x 1.52mD x 1.95mH 屋内 ピークブレースを棟梁とルー 片方の屋根パネルを定位 フパネルに固定します 置に動かし、 支持具をリッ ジビーム各端にねじで固定 する。 ルーフパネルを所定の位置に スライドさせ 、 この 段 階での み、 各コーナーに1本のネジで 固定します。 Absco Industries Assembly Instruction Manual Model: 15151GK 10/05/19...
- Page 17 ABSCO PREMIER SHED MODEL: 15151GK 1.52mW x 1.52mD x 1.95mH 最終工程 図のように上部フランジと下部フラン ジを曲げ、 次に下部フランジを上部 チャネルの下に引っ掛けて、 2つのね じで棟梁に上部をねじ込みます。 ANCHORING OF SHED Location of 8 Bolt and Nut* concrete M10 4.6/S anchors Wall Sheet Steel Angle* 35 x 35 x 3 各アンカーは、 1つのナット、 ボルト、 M10ダイナボルト、...
- Page 18 ABSCO PREMIER SHED MODEL: 15151GK 1.52mW x 1.52mD x 1.95mH Absco Gable Roof Shed Notes General • 1.Gこの取扱説明書は、 Abscoおよび/またはその代表者が提供する他のコンサルタントの図面、 仕様書、 および説明書と併 せてお読みください。 • 2.G本書に記載されている図面は、設置および構造エンジニアリングのみを目的としています。 提供された文書内で矛盾が発見された場合は、 Abscoの注意を引いて、 影響を受ける作業のセクションを開始する前に書面 • による承認を得なければならない。 • 3.G疑問がある場合は尋ねてください。 • 4.G地方自治体の承認を得るまでは、 これらの図面から工事を開始することはできない。 5.Gプロジェクトの仕様によって変更されていない限り、 すべての材料および技量は、 関連するオーストラリアの基準、 ならび • に関連する建築当局の条例および規約に従って行われるものとします。...
- Page 19 ABSCO PREMIER SHED MODEL: 15151GK 1.52mW x 1.52mD x 1.95mH Absco Gable Roof Shed Notes Steelwork • 1.Sすべての鉄骨構造には、 AS / NZS 2312-2002に準拠した防食システムが適用されます。 2.Sこの設置マニュアルに詳述されているすべての構造用鉄骨構造は、 最小グレードでなければなりません。 • ロール成形セクション （屋根と壁のシーティ ングを含む） の場合は550、 アングルセクションの場合はグレード250。 • 3.Sすべての屋根および壁シートは、 ベース金属の厚さが0.3mm以上であるものとします。 • 4.Sすべてのスナップタイ トチャンネルとジャムは、 0.42mmの最小ベース金属厚でなければなりません。 • 5.Sすべてのシルクハッ トは、 1.0mmの最小ベースメタル厚でなければなりません。 • 6.Sすべてのネジ留め具は、 Phil Pan Head亜鉛めっき ＃8 x 3/4” （ STP0820） でなければなりません。...
- Page 20 ABSCO PREMIER SHED MODEL: 15151GK 1.52mW x 1.52mD x 1.95mH Australia Product Warranty Against Defects 庭の小屋、 庭のベッド、 鳥小屋、 収納ユニット、 ガレージ、 日よけ、 カーポートなどのAbscoの小屋は、 高品質のオーストラリア • 製鋼を使用し て作られています。 オーストラリア国内に設置した場合、 購入日から30年間、 スチールコーティ ングが錆びたり、 ひび割れたり、 はがれたり、 膨 • れたりしないことを保証します。 この保証は、 建物の建設後に、 または湿った土壌、 化学物質との接触の結果とし て取り除かれていない 「削り くず」 （ 切断、 研...
- Page 21 ABSCO PREMIER SHED MODEL: 15151GK 1.52mW x 1.52mD x 1.95mH Absco Sheds Storage Guidelines Absco Shedsは、 通常の気象条件で耐候性があるように設計されています。 大雨などの極端な気象条件と強風の突風が発 • 生した場合、 尾根のキャッピング、 シーティ ング接合、 ネジ固定などにより、 わずかな変形が発生し、 水が浸入する可能性が あります。 最大の強度と保護が維持されるように、 これらの領域を定期的にチェ ックする必要があります。 極端な暑さや極端な寒さ、 湿った空気、 乾燥した空気などの他の気象条件は、 コンクリートの床の水分や屋根シートの下側 • の 結露の影響に影響する可能性があります。 • Absco Shedsおよびストレージユニッ トは、 主に芝刈り機、 手押し車、 ガーデンツールなどのガーデン機器の保管に使用さ...
