ULTRA SERIES | ULTRA120V
Installation Instructions
Español
Versión
La Página
28

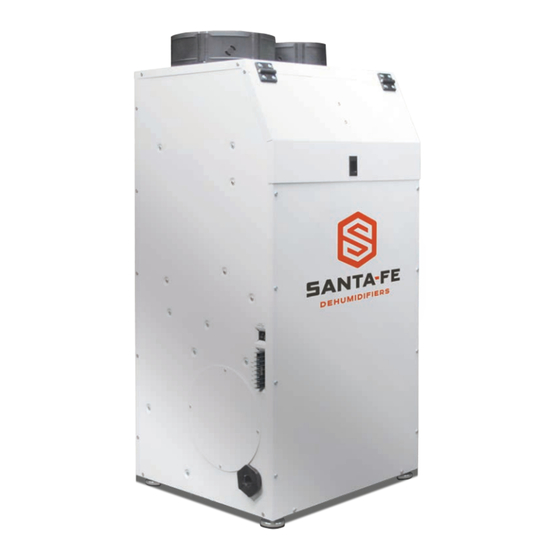

The Santa Fe Ultra120V is a ventilating
dehumidifier that is integrated into the heating and
cooling system to provide the ultimate in comfort,
health and property protection through:
+ Dehumidification
+ Optional Outdoor Air Ventilation
+ Air Filtration
* Previously the Ultra Aire120V.
800.533.7533 | Santa-Fe-Products.com
Santa-Fe-Products.com | 800.533.7533
Serial Number
Install Date
Sold By
Patent:
thermastor.com/patents
Santa Fe ULTRA120V Installation & Operation Instructions
1
TS-2018 02/23 Rev A

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Santa Fe ULTRA Series

Summary of Contents for Santa Fe ULTRA Series

  • Page 1 ULTRA SERIES | ULTRA120V Installation Instructions Español Versión La Página The Santa Fe Ultra120V is a ventilating Serial Number dehumidifier that is integrated into the heating and Install Date cooling system to provide the ultimate in comfort, Sold By health and property protection through:...

  • Page 2: Table Of Contents

    Service ....................24-26 Warranty ......................27 Spanish Version ..................28 REGISTRATIONS THE SANTA FE ULTRA120V CONFORMS TO UNIFIED STANDARD UL 60335-2- 40 AND CSA STANDARD C22.2.60335-2-40. FOR REPAIR & TECH SUPPORT: 1-800-533-7533 (follow prompts) or CONTACT US AT: service@santa-fe-products.com Santa Fe is committed to manufacturing quality products. To maintain our standards, product specifications may change without notice.

  • Page 3: Safety Instructions

    Read the installation, operation and maintenance instructions carefully before installing and operating this device. Proper adherence to these instructions is essential to obtain maximum benefit from the Santa Fe Whole House Ventilating Dehumidifier. WARNING! 120 VOLTS MAY CAUSE SERIOUS INJURY FROM ELECTRIC SHOCK. DISCONNECT ELECTRICAL POWER BEFORE STARTING INSTALLATION OR SERVICING, AND LEAVE POWER DISCONNECTED UNTIL INSTALLATION OR SERVICE IS COMPLETED.

  • Page 4: Assembly & Installation

    8” Supply Duct (2) b. Leveling feet (4) c. Filter - 16”x20”x2” MERV 13 (1) g. 8” Duct Cover 3. Register warranty at santa-fe-products.com Read all remaining steps and warnings before continuing. Santa Fe ULTRA120V Installation & Operation Instructions Santa-Fe-Products.com | 800.533.7533...
  • Page 5 • Do not place the dehumidifier directly on structural building members without vibration absorbers or unwanted noise may result. Place the Santa Fe Ultra120V on supports to raise the base of the unit. • A drain pan with a float switch must be placed under the dehumidifier if installed above a living area or above an area where water leakage could cause damage.

  • Page 6: Dehumidifier Set Up

    Locate the dehumidifier in an area where field wiring the control (low voltage) to the unit will be possible. • It is recommended that a backdraft damper be used in the discharge duct of the Santa Fe Ultra120V, especially when connecting to the supply ducting system. The backdraft damper prevents supply air from counter flowing through the Santa Fe Ultra120V when it is not operating.

  • Page 7: Attaching Duct Collars

    8" Supply Air Duct #1 8" Supply Air Duct #2 (Optional) 8" Duct Cover (Optional) 70°F and 60% RH 90 pints/day 6.0 Pints/kWh Shipping 24” 49” 21” 138 lbs. Side View Front View 800.533.7533 | Santa-Fe-Products.com Santa Fe ULTRA120V Installation & Operation Instructions...

  • Page 8: Electrical Requirements

    Consult local electrical codes for further information. Santa Fe offers a variety of control devices for use with the Santa Fe Ultra120V. The control is to be located remotely from the dehumidifier and placed in the space to be conditioned. A low voltage (24 Volt) control MUST be used with the Santa Fe Ultra120V and MUST be connected with low voltage (18-22 gauge) thermostat wire.
  • Page 9 ELECTRICAL REQUIREMENTS Wiring Schematic 800.533.7533 | Santa-Fe-Products.com Santa Fe ULTRA120V Installation & Operation Instructions...

  • Page 10: Drain Installation

    Pitch of drain should be 1” per 10’. An optional condensate pump kit is available for use with the Santa Fe Ultra120V and may be installed if lift is required to dispose of condensate.

  • Page 11: Ducting To Hvac Systems

    All flexible ducting connected to the Santa Fe Ultra120V should be UL listed. • A short piece of flexible ducting on all Santa Fe Ultra120V duct connections is recommended to reduce noise and vibration transmitted to rigid ductwork in the structure.

  • Page 12: Recommended Hvac System Installation

    • Install a dedicated 10" air return for the Santa Fe Ultra120V from a central area of the structure. • Duct the supply of the Santa Fe Ultra120V to the supply of the HVAC system with a backdraft damper.
  • Page 13 Ultra Series Indoor Air Return Air Handler Supply Optional Outdoor Air Backdraft Intake Damper Duct Cover Dry Air to Plate Basement Ultra Series Supply Optional Duct Tee & Gravity Damper 800.533.7533 | Santa-Fe-Products.com Santa Fe ULTRA120V Installation & Operation Instructions...
  • Page 14 DUCTING TO HVAC SYSTEMS 5. Alternative HVAC System Installation If the Recommended Dedicated Ultra Series Return to HVAC Supply Installation is not possible, there are several alternative installation options available. • DO NOT locate return in a bathroom or kitchen.
  • Page 15 Ultra120V should be installed in a central location. Install a 6” insulated duct from outside, teeing into the 8” return duct of the Ultra Series Dehumidifier to provide outdoor air ventilation (optional).

  • Page 16: Recommended Closet Installation

    No inlet duct is required. Air is pulled through the passive vent or louver door from the living space. Where outlet space is restricted, the outlet duct collar is optional. • Install an insulated duct from outside to the 6” collar of the Santa Fe Ultra Series Dehumidifier to provide outdoor air ventilation (optional). •...

  • Page 17: Alternative Closet Installation

    No inlet duct is required. Air is pulled through the louvers or grille from the living space. • Install a 6” insulated duct from outside, teeing into the 8” return duct of the Santa Fe Ultra Series Dehumidifier to provide outdoor air ventilation (optional).

  • Page 18: Outdoor Air Ventilation

    Outdoor air may be brought into the structure by connecting an insulated duct from outside the structure to the 6” inlet of the Santa Fe Ultra120V. A ventilation control is needed to program the time and frequency that the unit introduces outside air.

  • Page 19: Determine Ventilation Requirements

    Option 2: Calculating Airflow Requirement Using Table 4.1 from ASHRAE 62.2-2019 Ventilation Air Requirements, CFM Number of Bedrooms Floor Area <500 501-1000 1001-1500 1501-2000 2001-2500 2501-3000 3001-3500 3501-4000 4001-4500 4501-5000 Table 4.1 from ASHRAE 62.2-2019 Record the required CFM ____________ 800.533.7533 | Santa-Fe-Products.com Santa Fe ULTRA120V Installation & Operation Instructions...

  • Page 20: Controls

    CONTROLS A control must be used with the Santa Fe Ultra120V. Santa Fe offers the DEH 3000 proprietary control. The DEH 3000 allows homeowners to monitor and control relative humidity and proper ventilation levels in their home. This control is also available with a remote sensing option.
  • Page 21 Make contact between 24V and FAN terminals Power HVAC Accessory Connect the accessory to the DMPR and 24V terminals NOTE: 18 gauge wire needed between the Santa Fe Ultra120V dehumidifier and the external control. 800.533.7533 | Santa-Fe-Products.com Santa Fe ULTRA120V Installation & Operation Instructions...

  • Page 22: Air Filtration

    AIR FILTRATION The Santa Fe Ultra120V is equipped with a MERV-13 (Dimensions: 16” x 20” x 2”) air filter. The filter should be checked and replaced every three to six months. Operating the unit with a dirty filter will reduce dehumidifier capacity and ef- ficiency.

  • Page 23: Merv Rating Chart

    Standing Dust <20% 65-70% Spray Paint Dust Textile Fibers Electrostatic - Self Charging Woven Panel <20% <65% Window A/C Units Carpet Fibers Filter Table Data Source: United States Environmental Protection Agency 800.533.7533 | Santa-Fe-Products.com Santa Fe ULTRA120V Installation & Operation Instructions...

  • Page 24: Service

    10. If the problem persists, then the control is Dehumidification or impeller rotation. most likely faulty. fan is being called 3. Defective fan. for. 4. Defective fan relay. 5. Open circuit between FLOAT terminals. Santa Fe ULTRA120V Installation & Operation Instructions Santa-Fe-Products.com | 800.533.7533...
  • Page 25 7. Collecting the water removed in a 24 8. Defective compressor. hour period will give a measurement of 9. Restrictive ducting. performance. 800.533.7533 | Santa-Fe-Products.com Santa Fe ULTRA120V Installation & Operation Instructions...
  • Page 26 5. Reset circuit breaker button on dehumidifier. 2. Refrigerant Charging WARNING! SERVICING THE SANTA FE ULTRA120V WITH ITS HIGH PRESSURE REFRIGERANT SYSTEM AND HIGH VOLTAGE CIRCUITRY PRESENTS A HEALTH HAZARD WHICH COULD RESULT IN DEATH, SERIOUS BODILY INJURY, AND/OR PROPERTY DAMAGE. SERVICE MUST BE PERFORMED BY A QUALIFIED SERVICE TECHNICIAN.

  • Page 27: Warranty

    WARRANTY Limited Warranty. Therma-Stor, LLC (“Therma-Stor”) warrants as follows: (i) the Santa Fe Ultra120V dehumidifier (“Product”) will be free of material defects in workmanship or materials for a period of two (2) years (“Two-Year Warranty”) following the date of initial purchase of such Product by an original customer purchasing from Therma-Stor or an authorized reseller (“Customer”);...

  • Page 28: Spanish Version

    último en comodidad, Vendido Por: salud y protección de la propiedad mediante: Dehumidificación Ventilación de Aire Exterior Opcional Filtración de Aire Patent: thermastor.com/patents * Previously the Ultra Aire120V. Santa Fe ULTRA120V Installation & Operation Instructions Santa-Fe-Products.com | 800.533.7533...
  • Page 29 PARA REPARACIONES Y APOYO TÉCNICO: 1-800-533-7533 (follow prompts) or CONTACTENOS A: service@santa-fe-products.com Santa Fe está comprometido a la fabricación de productos de calidad. A mantener nuestros estandares, las especificaciones de los productos pueden cambiar sin aviso 4201 Lien Road, Madison, WI 53704 (800) 533-7533 Thermastor.com | Santa-Fe-Products.com...

  • Page 30: Instrucciones De Seguridad

    Lea las intrucciones de instalación, operación y mantenimiento cuidadosamente antes de instalar y operar este equipo. EL cumplimiento adecuado de estas intrucciones es esencial para optener el máximo beneficio del Dehumidificador de Ventilación de la Casa Completa de Santa Fe Ultra. ADVERTENCIA! UN SHOCK ELECTRICO DE 120 VOLTIOS PUEDE OCASIONAR SERIAS LESIONES Y HERIDAS GRAVES.

  • Page 31: Ensamble E Instalación

    Niveladores de pies (4) c. Filtro - 16”x20”x2” MERV 13 (1) g. 8” Tapa de Ducto 3. Inscripción de garantía en santa-fe-products.com Lea todos los pasos restantes y garantías antes de continuar. 800.533.7533 | Santa-Fe-Products.com Santa Fe ULTRA120V Installation & Operation Instructions...
  • Page 32 NO coloque los lados y parte superior e inferior de la caja en contacto directo con los elementos de construcción estructurales de lo contrario ocacionará ruidos no deseados. Coloque Santa Fe Ultra120V sobre soportes para elevar la base del mueble •...

  • Page 33: Configuración Del Dehumidificador

    Fe Ultra120V, especialmente cuando se conecta al suministro del sistema de ducto. La válvula de contracorriente evita que el suministro de aire fluya en sentido contrario a través del Santa Fe Ultra120V cuando no está en funcionamiento. La ubicación del deshumidificador debe elegirse para permitir la instalación de este accesorio si es necesario.

  • Page 34: Conexión De Collares De Conducto

    8" Supply Air Duct #2 (Optional) 8" Duct Cover (Optional) 70°F and 60% RH 90 pints/day 6.0 Pints/kWh Shipping 24” 49” 21” 138 lbs. Side View Vista de Lado Front View Vista del Frente Santa Fe ULTRA120V Installation & Operation Instructions Santa-Fe-Products.com | 800.533.7533...

  • Page 35: Requirementos Eléctricos

    REQUERIMIENTOS ELÉCTRICOS Santa Fe Ultra120V se enchufa a un enchufe comun a tierra de 115 VAC. La unidad jala 5.8 Amps a 80°F y 60% RH. Ubique el dehumidificador en una area donde la longitud del cordon (9”) alcance el enchufe de 115 VAC con un mínimo de 15 Amp de circuito de capacidad facilmente.
  • Page 36 REQUERIMIENTOS ELÉCTRICOS Esquema de Cableado Santa Fe ULTRA120V Installation & Operation Instructions Santa-Fe-Products.com | 800.533.7533...

  • Page 37: Installación De Drenaje

    1” por 10’. Esta disponible un kit de bomba de condensado opcional para usar con Santa Fe Ultra120V y se puede instalar si una elevacion es necesario para eliminar el condensado. El condensado se bombea automáticamente a una ubi- cación remota cuando el nivel de agua en el reservorio de la bomba se eleva para cerrar el interruptor de flotador.

  • Page 38: Ductos A Sistemas Hvac

    Todos los conductos flexibles conectados al Santa Fe Ultra120V deben estar listados por UL • Se recomienda una pieza corta de ducto flexible en todas las conexiones de ductos Santa Fe Ultra120V para reducir el ruido y la vibración transmitidos a los ductos rígidos en la estructura.

  • Page 39: Instalaciónes Recommendadas De Sistemas Hvac

    HVAC. Utilice el conducto de ventilación de aire exterior opcional para proporcionar aire exterior. • Instalar el aire de retorno de 10" dedicado a Santa Fe Ultra120V desde una área central de la estructura. •...
  • Page 40 Placa de Aire Seco hacia Dry Air to Plate Cubierta del el Sótano Basement Conducto Ultra Series Suministro Supply Series Ultra Opcional Conducto T Optional Duct Tee & Gravity Damper Santa Fe ULTRA120V Installation & Operation Instructions Santa-Fe-Products.com | 800.533.7533...

  • Page 41: Instalaciónes De Armario Alternativas

    Ultra Plate Conducto ADVERTENCIA! DEBIDO A LA RESISTENCIA A LA PRESIÓN NO SE RECOMIENDA UTILIZAR LA ENTRADA DE AIRE EXTERIOR OPCIONAL CUANDO SE INSTALA EL DESHUMIDIFICADOR DE SUMINISTRO A SUMINISTRO. 800.533.7533 | Santa-Fe-Products.com Santa Fe ULTRA120V Installation & Operation Instructions...
  • Page 42 Instalar el suministro de aire desde el Air Handler HVAC Suministro HVAC HVAC Supply Retorno HVAC deshumidificador Ultra Series al retorno del Return sistema HVAC requiere que el ventilador HVAC funcione cuando el deshumidificador Ultra Series está funcionando. Placa de Cubierta...

  • Page 43: Instalaciónes Recommendadas De Armario

    • Instale un conducto aislado desde el exterior hasta el collar de 6” del deshumidificador de la serie Ultra de Santa Fe para proporcionar ventilación de aire exterior (opcional). • El control debe ubicarse de manera remota desde el deshumidificador y colocarse en una ubicación central.

  • Page 44: Instalaciónes De Armario Alternativas

    • Instale un conducto aislado de 6” desde el exterior, conectado en T al conducto de retorno de 8” del deshumidificador de la serie Ultra de Santa Fe para proporcionar ventilación de aire exterior (opcional). • El control debe colocarse en una ubicación central o se puede usar el control a bordo para esta instalación.

  • Page 45: Ventilación De Aire Exterior

    El aire exterior puede ingresar a la estructura conectando un conducto aislado desde el exterior de la estructura a la entrada de 6” del Santa Fe Ultra120V. Se necesita un control de ventilación para programar el tiempo y la frecuencia con la que la unidad introduce aire exterior. El tiempo y la frecuencia de la ventilación deben basarse en el tamaño y la ocupación de la residencia.

  • Page 46: Determinar Los Requerimientos De Ventilación

    Requisitos de Ventilación de Aire, CFM Número de Habitaciones Area del Piso(ft <500 501-1000 1001-1500 1501-2000 2001-2500 2501-3000 3001-3500 3501-4000 4001-4500 4501-5000 Tabla 4.1 de ASHRAE 62.2-2019 Registrar lo requerido CFM ____________ Santa Fe ULTRA120V Installation & Operation Instructions Santa-Fe-Products.com | 800.533.7533...

  • Page 47: Controles

    CONTROLES El control debe ser usado con Santa Fe Ultra120V. Santa Fe ofrece la propiedad de control de DEH 300. El DEH 3000 permite al propietario monitorear y controlar la humedad relativa y los niveles de ventilación apropia. Este control es también disponible con una opción de teledetección...
  • Page 48 Accesorio de Alimentación HVAC Conecte el accesorio avDMPR y los terminales 24V NOTE: 18 cable de calibre es necesario entre el dehumidificador de Santa Fe Ultra98/120 y el control externo. Santa Fe ULTRA120V Installation & Operation Instructions Santa-Fe-Products.com | 800.533.7533...

  • Page 49: Filtración De Aire

    FILTRACIÓN DE AIRE Santa Fe Ultra120V es equipado con MERV-13 (Dimensiones: 16” x 20” x 2”) filtro de aire. El filtro debe ser verificado y reemplazado cada tres a seis meses. Operar la unidad con filtros sucios reducirá la capacidad y eficiencia del dehu- midificador.

  • Page 50: Merv Gráfico De Calificación

    Polvo de Pintura en <20% 65-70% Aerosol Textile Fibers Electrostatic - Self Charging Woven Panel <20% <65% Window A/C Units Carpet Fibers Filter Table Data Source: United States Environmental Protection Agency Santa Fe ULTRA120V Installation & Operation Instructions Santa-Fe-Products.com | 800.533.7533...
  • Page 51 10. Si el problema persiste, lo más probable es que deshumidificación 3. Ventilador defectuoso. el control esté defectuoso. o ventilador. 4. Ventilador de Relé defectuoso. 5. Circuito abierto entre terinales FLOAT. 800.533.7533 | Santa-Fe-Products.com Santa Fe ULTRA120V Installation & Operation Instructions...

  • Page 52: Servicio

    7. La recolección del agua eliminada en un en los conductos. período de 24 horas dará una medida del 8. Compresor defectuoso. rendimiento. 9. Conductos restrictivos . Santa Fe ULTRA120V Installation & Operation Instructions Santa-Fe-Products.com | 800.533.7533...
  • Page 53 2. Carga Refrigerante ADVERTENCIA! MANTENIMIENTO DE LA SANTA FE ULTRA120V CON SU SISTEMA DE REFRIGERANTE DE ALTA PRESIÓN Y LOS CIRCUITOS DE ALTO VOLTAJE PRESENTAN UN PELIGRO PARA LA SALUD QUE PODRÍA PROVOCAR LA MUERTE, LESIONES CORPORALES GRAVES Y/O DAÑOS A LA PROPIEDAD. EL SERVICIO DEBE SER REAL- IZADO POR UN TÉCNICO DE SERVICIO CALIFICADO.

  • Page 54: Garantía

    GARANTÍA Garantía limitada. Therma-Stor, LLC (“Therma-Stor”) garantiza lo siguiente: (i) el deshumidificador Santa Fe Ultra120V (“Producto”) estará libre de defectos materiales en mano de obra o materiales por un período de dos (2) años (“ Garantía de dos años”) después de la fecha de compra inicial de dicho Producto por parte de un cliente original que compró...
  • Page 55 800.533.7533 | Santa-Fe-Products.com Santa Fe ULTRA120V Installation & Operation Instructions...

  • Page 56: Tarjeta De Registro De Garantía

    WARRANTY REGISTRATION CARD / TARJETA DE REGISTRO DE GARANTIA IMPORTANT WARRANTY INFORMATION - DO NOT DISCARD REGISTER YOUR PRODUCT. SERIAL NUMBER PART NUMBER www.thermastor.com/registration Register your product using the serial number and part number above at www.thermastor.com/registration This is important Warranty Information.
