L'INSTALLAZIONE DELLO STRUMENTO CONTA CATENA È SUDDIVISA IN TRE FASI:
installazione del sensore giri sul salpa ancora, installazione dello strumento a parete e collegamento
elettrico.
Salpa ancora Quick
Tutti i salpa ancora Quick
conta catena CHC 1202 M.
Altri salpa ancora
Lo strumento conta catena, per poter misurare la lunghezza di catena calata, deve contare il numero di
giri che compie l'ingranaggio che muove la catena (barbotin).
In dotazione allo strumento è fornito il kit sensore giri che è composto da un magnete cilindrico, un
sensore di campo magnetico e due adattatori plastici da utilizzare per il fissaggio del sensore. Il magnete
dovrà essere fissato al barbotin mentre il sensore magnetico dovrà essere fissato alla base del salpa
ancora. Di seguito sarà descritta una procedura di installazione tipica. Non è possibile descrivere una
procedura che sia applicabile a tutti i tipi di salpa ancora. Adattare questa procedura per soddisfare i
propri requisiti.

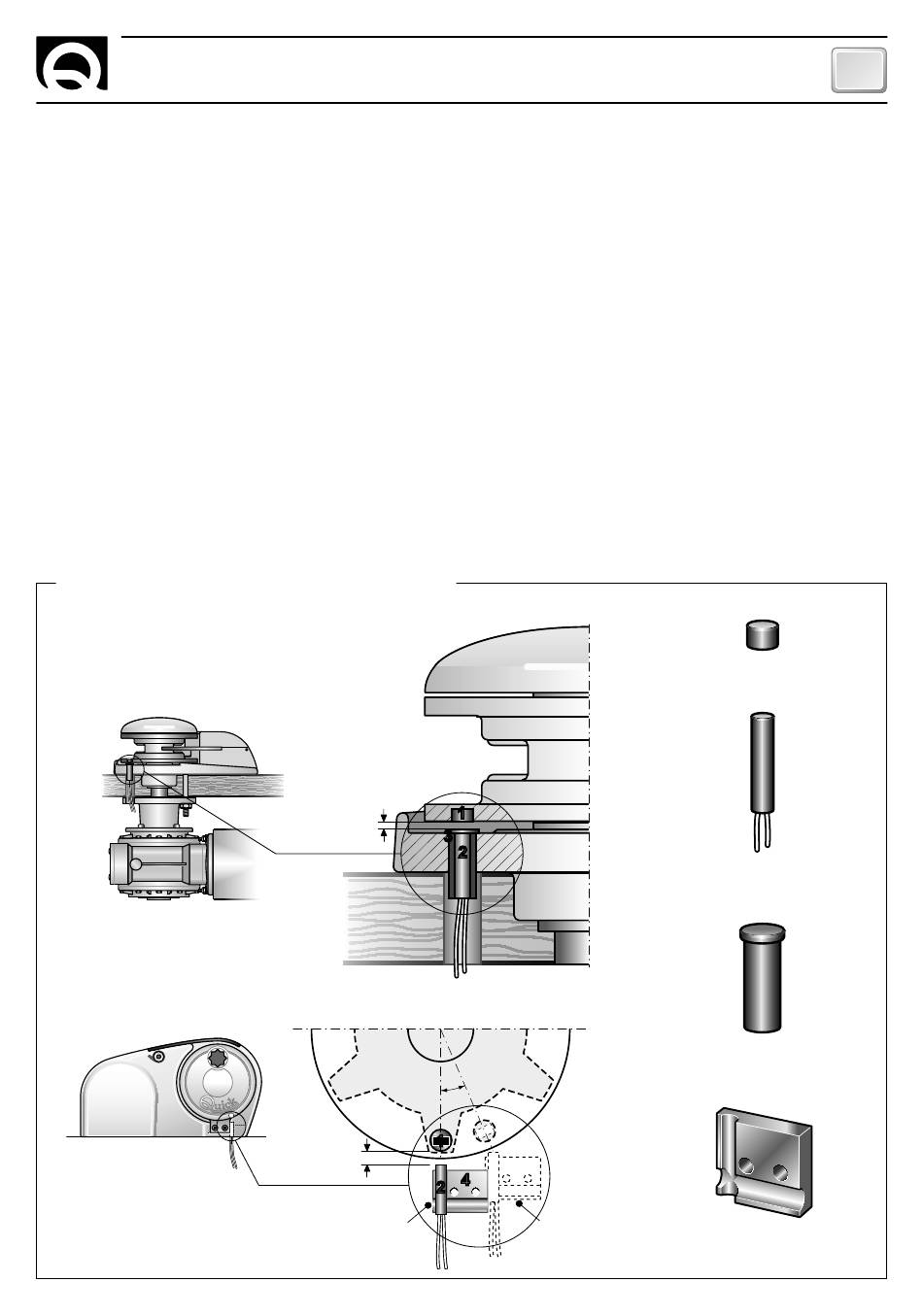

ESEMPI D'INSTALLAZIONE DEL SENSORE GIRI
salpa ancora ad asse verticale
salpa ancora ad asse orizzontale
CHC1202M IT GB - REV005B
®
®
sono già dotati, di serie, del sensore giri adatto per l'utilizzo con lo strumento
Max. 10 mm
Max. 10 mm

Installazione

ideale
INSTALLAZIONE
1 1
3 3
2 2
± 20°
1 1
2 2
4 4
2 2 2 2
Scostamento
massimo
IT
1
MAGNETE
2
SENSORE
3
ADATTATORE
4
ADATTATORE
