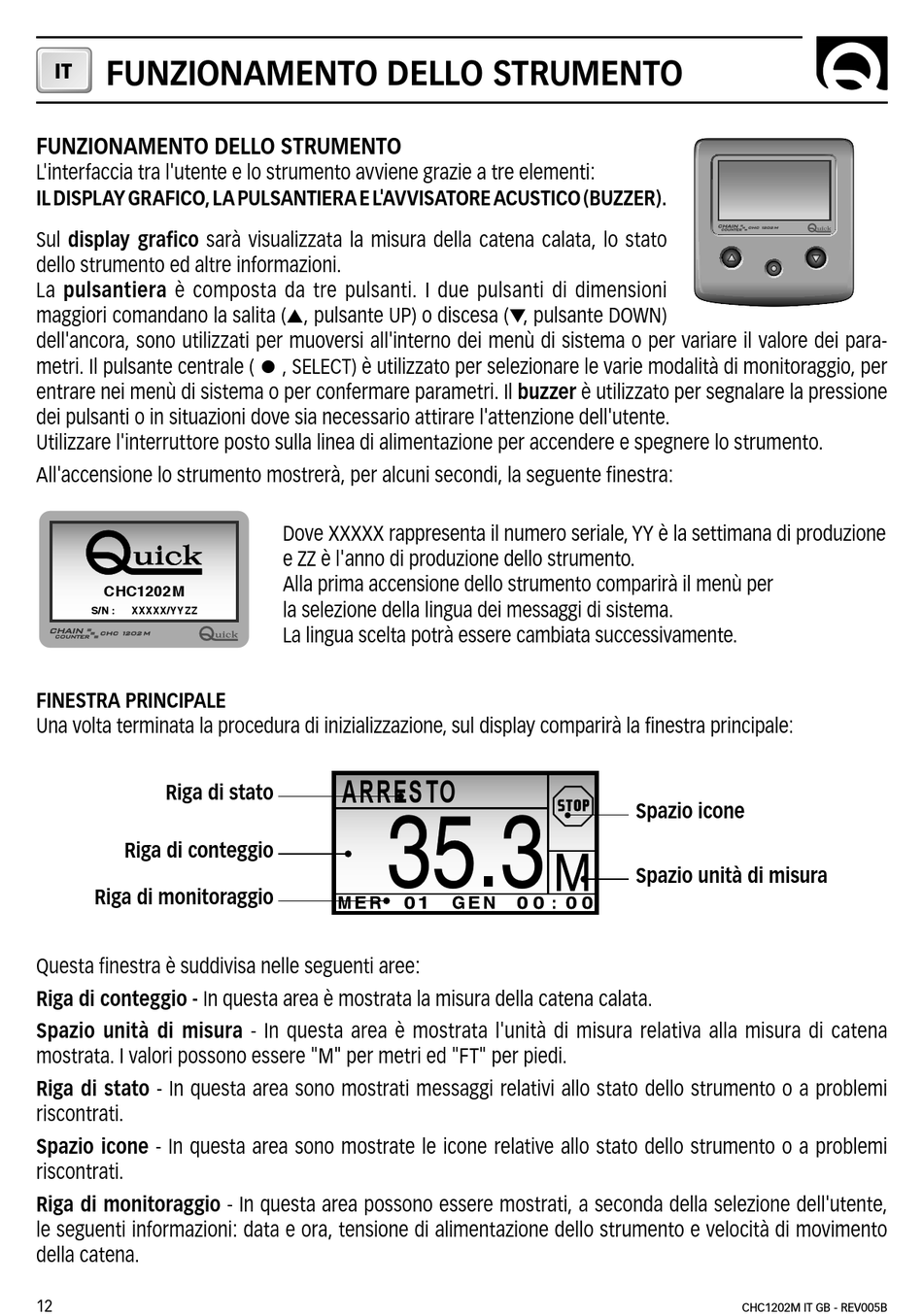

FUNZIONAMENTO DELLO STRUMENTO

IT
FUNZIONAMENTO DELLO STRUMENTO
L'interfaccia tra l'utente e lo strumento avviene grazie a tre elementi:
IL DISPLAY GRAFICO, LA PULSANTIERA E L'AVVISATORE ACUSTICO (BUZZER).
Sul display grafico sarà visualizzata la misura della catena calata, lo stato
dello strumento ed altre informazioni.
La pulsantiera è composta da tre pulsanti. I due pulsanti di dimensioni
maggiori comandano la salita (
dell'ancora, sono utilizzati per muoversi all'interno dei menù di sistema o per variare il valore dei para-
metri. Il pulsante centrale (
entrare nei menù di sistema o per confermare parametri. Il buzzer è utilizzato per segnalare la pressione
dei pulsanti o in situazioni dove sia necessario attirare l'attenzione dell'utente.
Utilizzare l'interruttore posto sulla linea di alimentazione per accendere e spegnere lo strumento.
All'accensione lo strumento mostrerà, per alcuni secondi, la seguente finestra:
CHC1202M
S/N : XXXXX/YYZZ
FINESTRA PRINCIPALE
Una volta terminata la procedura di inizializzazione, sul display comparirà la finestra principale:
Riga di stato
Riga di conteggio
Riga di monitoraggio
Questa finestra è suddivisa nelle seguenti aree:
Riga di conteggio - In questa area è mostrata la misura della catena calata.
Spazio unità di misura - In questa area è mostrata l'unità di misura relativa alla misura di catena
mostrata. I valori possono essere "M" per metri ed "FT" per piedi.
Riga di stato - In questa area sono mostrati messaggi relativi allo stato dello strumento o a problemi
riscontrati.
Spazio icone - In questa area sono mostrate le icone relative allo stato dello strumento o a problemi
riscontrati.
Riga di monitoraggio - In questa area possono essere mostrati, a seconda della selezione dell'utente,
le seguenti informazioni: data e ora, tensione di alimentazione dello strumento e velocità di movimento
della catena.
12
p
, pulsante UP) o discesa (
=
, SELECT) è utilizzato per selezionare le varie modalità di monitoraggio, per
Dove XXXXX rappresenta il numero seriale, YY è la settimana di produzione
e ZZ è l'anno di produzione dello strumento.
Alla prima accensione dello strumento comparirà il menù per
la selezione della lingua dei messaggi di sistema.
La lingua scelta potrà essere cambiata successivamente.
ARRESTO
q
, pulsante DOWN)
Spazio icone
Spazio unità di misura
CHC1202M IT GB - REV005B
