Wiring Diagram Package 5 - Code 3 CELS Installation Manual

Coordinated emergency lighting system control box
Table of Contents

Advertisement

XT4 LIGHT
DRIVER
SIDE VIEW
XT4 MIRROR
LIGHT
CUSTOMER
SUPPLIED
22 AMP
BUTT SPLICE
TYPICAL
NOTE: THE PAR36 & THE XT4
MIRROR LIGHT OUTPUTS ARE TIED
(SYNCRONIZED) TO LIGHT
TOGETHER SIMULTANEOUSLY!
THE OUTPUT WIRES THAT ARE
SYNCRONIZED ARE AS FOLLOWS!
BLUE WIRE OUTPUT IS SYNCD
WITH THE YELLOW
GRAY WIRE OUTPUT IS SYNCD
WITH THE ORANGE / BLK
ORANGE WIRE OUTPUT IS SYNCD
WITH THE GRAY / BLK
BLUE / BLK WIRE OUTPUT IS SYNCD
WITH THE YELLOW / BLK
XT4 LIGHT
HEAD

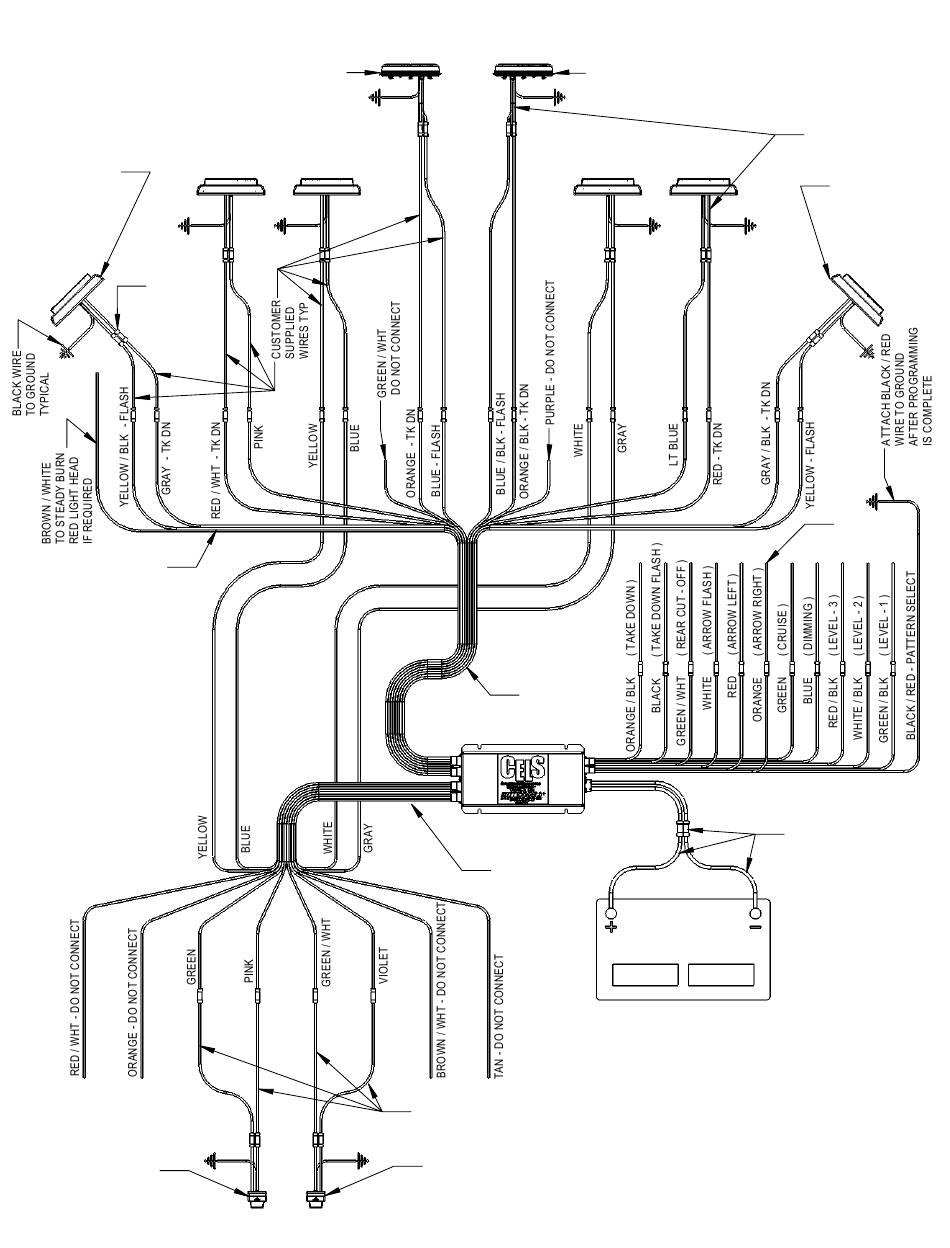

CELS WIRING DIAGRAM - PACKAGE - 5
PAR36 LT HD
DRIVER SIDE
XT4 LIGHT
HEAD
HEAD
PAR36 LT HD
PASSENGER SIDE
XT4 LIGHT
HEAD
FRONT
OUTPUT
WIRES
REAR
OUTPUT
WIRES
CUSTOMER
SUPPLIED
WIRE TYP
XT4 LIGHT
HEAD
10
TYP SEE PAGE 5 CHART
XT4 LIGHT
FOR WIRE COLORS
HEAD
PASSENGER
SIDE VIEW
XT4 MIRROR
LIGHT
CUSTOMER
SUPPLIED
WIRES TYP
CONTROL INPUT
WIRES
POWER & GROUND
WIRES WILL REQUIRE
CUSTOMER SUPPLIED
12 GAGE WIRE, 12 GAGE
BUTT SPLICES, & 20
AMP FUSE
