Sun-Flex DESKFRAME VI 600606 Assembly Manual
  1. Manuals
  2. Brands
  3. Sun-Flex Manuals
  4. Indoor Furnishing
  5. DESKFRAME VI 600606
  6. Assembly manual

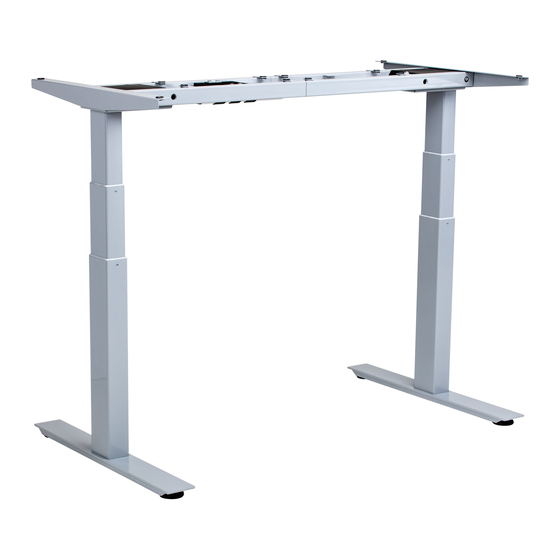

Sun-Flex DESKFRAME VI 600606 Assembly Manual

Hide thumbs Also See for DESKFRAME VI 600606:
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 21

Quick Links

Download this manual
SUN-FLEX®DESKFRAME VI 600606
SUN-FLEX®DESKFRAME VI 600706
SUN-FLEX®DESKFRAME VI 600806
Dansk, Samlevejledning (s. 02)
DK
English, Assembly manual (s. 13)
EN
Suomi, Kokoamisohjeet (s. 24)
FI
Français, Manuel de montage (s. 35)
FR
Norsk, Monteringshåndbok (s. 46)
NO
Svenska, Monteringsanvisning (s. 57)
SE
Eesti, Kokkupanekujuhend (s. 68)
ET
Latviski, Salikšanas rokasgrāmata (s. 79)
LV
Lietuva, Montavimo instrukcija (s. 90)
LT
Deutch, Montagehandbuch (s. 101)
DE
www.sun-flex.com
1 av 112
Rev. 20230115

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DESKFRAME VI 600606 and is the answer not in the manual?

Questions and answers

Related Manuals for Sun-Flex DESKFRAME VI 600606

Summary of Contents for Sun-Flex DESKFRAME VI 600606

  • Page 1 SUN-FLEX®DESKFRAME VI 600606 SUN-FLEX®DESKFRAME VI 600706 SUN-FLEX®DESKFRAME VI 600806 Dansk, Samlevejledning (s. 02) English, Assembly manual (s. 13) Suomi, Kokoamisohjeet (s. 24) Français, Manuel de montage (s. 35) Norsk, Monteringshåndbok (s. 46) Svenska, Monteringsanvisning (s. 57) Eesti, Kokkupanekujuhend (s. 68) Latviski, Salikšanas rokasgrāmata (s.
  • Page 2 SUN-FLEX®DESKFRAME VI 600606 SUN-FLEX®DESKFRAME VI 600706 SUN-FLEX®DESKFRAME VI 600806 SAMLEVEJLEDNING 1 (11) Rev. 20230115 2 av 112...
  • Page 3 SUN-FLEX®DESKFRAME VI 600606 SUN-FLEX®DESKFRAME VI 600706 SUN-FLEX®DESKFRAME VI 600806 Elektrisk betjeningsdel: Indgangsspænding: 100-240 V Udgangsspænding: 24 V DC, Maks. 6 A Arbejdscyklus: 10 % MAKS. 2 min. tændt, 18 min. slukket Switch-mode-strømforsyning, lavt energiforbrug Intuitiv betjening Rammedel: Indbygget endestopkontakt Løftekapacitet, dynamisk: 120 kg Løftekapacitet, statisk: 160 kg...
  • Page 4 SAMLEVEJLEDNING HARDWARE INKLUDERET A QTY: 12 QTY: 8 QTY: 4 QTY: 8 ST5.0*16 M8*30 ST4.2*16 M6*10 VALGFRI MEDFØLGENDE VÆRKTØJER KRÆVES VÆRKTØJER ELLER 3 (11) Rev. 20230115 4 av 112...
  • Page 5 SAMLEVEJLEDNING LØSNE A QTY: 8 M6*10 4 (11) 5 av 112...
  • Page 6 SAMLEVEJLEDNING A QTY: 4 M6*10 QTY: 8 ST5.0*16 5 (11) Rev. 20230115 6 av 112...
  • Page 7 SAMLEVEJLEDNING STRAMME QTY: 8 M8*30 6 (11) 7 av 112...
  • Page 8 SAMLEVEJLEDNING QTY: 2 ST4.2*16 QTY: 2 ST4.2*16 7 (11) Rev. 20230115 8 av 112...
  • Page 9 SAMLEVEJLEDNING 8 (11) 9 av 112...
  • Page 10 BRUGERMANUAL Avancerede funktionsindstillinger Nulstil til fabriksindstillinger: Hold ”↑” og ” ↓” inde i 10 sekunder, indtil der lyder et bip. Bordet er nu nulstillet til fabriksindstillinger. Indstilling af højde: Hold ”↑” og ” ↓” inde i 5 sekunder, indtil der lyder et bip. Højden er nu indstillet.
  • Page 11 BRUGERMANUAL Display Hæv/sænk Gemt højde Indstil På betjeningspanelet er der et antal knapper. Hvis der ikke bliver trykket på en knap inden for 30 sekunder, deaktiveres displayet og knapperne 1/2/3/4/S. Displayet tændes igen, hvis man trykker på pil op eller pil ned. Display Viser arbejdsbordets højde.

  • Page 12: Eu-Overensstemmelseserklæring

    EN 60335-2-7:2010 EMC: EN 55014-1:2006 + A1:2009 + A2:2011 EN 55014-2:1997 + A1:2001 + A2:2008 RoHS: EN 50581:2012 7. Underskrevet af og på vegne af: Landvetter 2023-01-15 Producent Fridstiernan AB/SUN-FLEX -------------------------------------------------------- Joakim Persson 11 (11) Rev. 20230115 12 av 112...

  • Page 13: Assembly Manual

    SUN-FLEX®DESKFRAME VI 600606 SUN-FLEX®DESKFRAME VI 600706 SUN-FLEX®DESKFRAME VI 600806 ASSEMBLY MANUAL 1 (11) Rev. 20230115 13 av 112...

  • Page 14: Safety And Warnings

    SUN-FLEX®DESKFRAME VI 600606 SUN-FLEX®DESKFRAME VI 600706 SUN-FLEX®DESKFRAME VI 600806 Electric control part: Input voltage: 100-240V Output voltage: 24V DC, Max. 6A Duty cycle: 10% MAX 2 min on 18 min off Switch power supply, low energy consumption Intuitive control Desk frame part:...

  • Page 15: Hardware Included

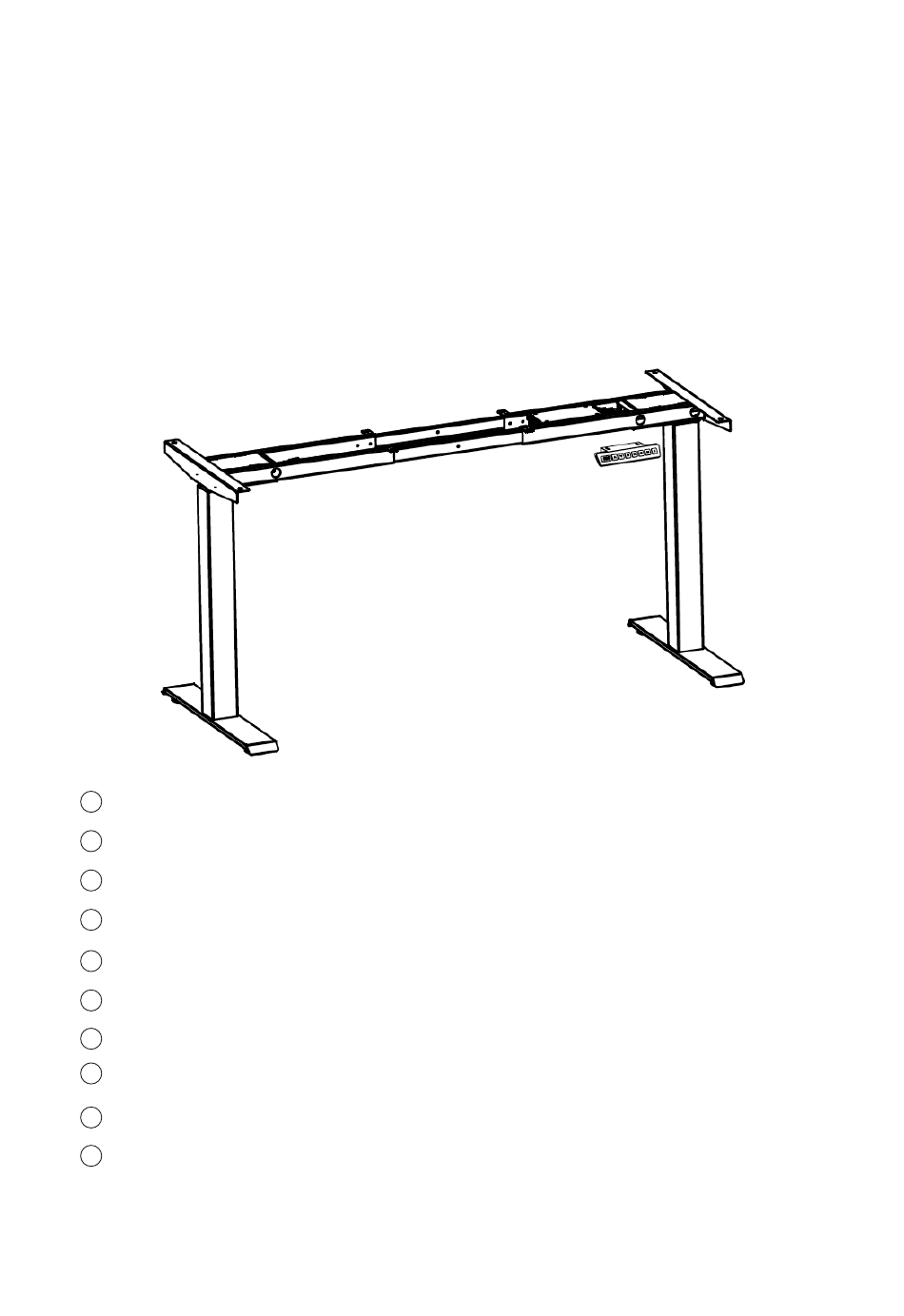

    ASSEMBLY MANUAL HARDWARE INCLUDED A QTY: 12 QTY: 8 QTY: 4 QTY: 8 ST5.0*16 M8*30 ST4.2*16 M6*10 OPTIONAL TOOLS REQUIRED TOOLS INCLUDED 3 (11) Rev. 20230115 15 av 112...
