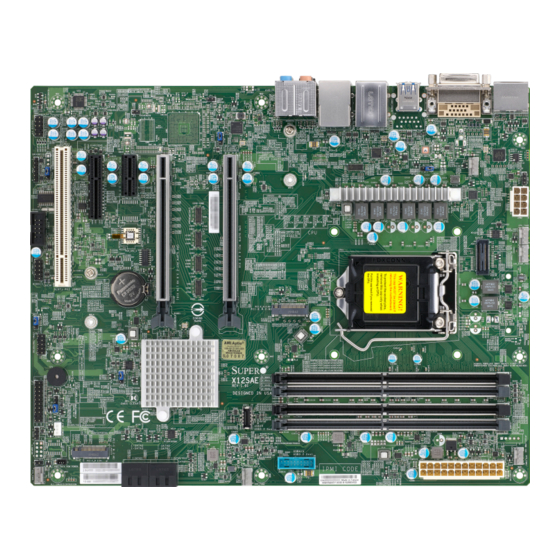

Supermicro X12SAE Quick Reference Manual

Supermicro X12SAE Quick Reference Manual

Hide thumbs Also See for X12SAE:

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

X12SAE
X12SCA-F
ENGLISH
繁體中文
简体中文
日本語
한국어
(
QUICK REFERENCE GUIDE
Revision 1.0a

Advertisement

loading
Need help?

Need help?

Do you have a question about the X12SAE and is the answer not in the manual?

Questions and answers

Summary of Contents for Supermicro X12SAE

  • Page 1 X12SAE X12SCA-F ENGLISH 繁體中文 简体中文 日本語 한국어 QUICK REFERENCE GUIDE Revision 1.0a...
  • Page 2 The following statements are industry standard warnings, provided to warn the user of situations which can potentially cause a bodily injury. Should you have questions or experience difficulty, contact Supermicro's Technical Support De- partment for assistance. Only certified technicians should attempt to install or configure components.
  • Page 3 X12SAE/X12SCA-F QUICK REFERENCE GUIDE 限用物質含有情況標示聲明書 限 限 用 用 物 物 質 質 含 含 有 有 情 情 況 況 標 標 示 示 聲 聲 明 明 書 書 Declaration of the Presence Condition of the Restricted Substances Marking 設備名稱:主機板...
  • Page 4 X12SAE/X12SCA-F QUICK REFERENCE GUIDE BIOS POST Codes AMI BIOS POST Codes About AMI BIOS POST Codes The table below lists some of AMI BIOS POST codes for X12SAE/X12SCA-F. For more information, refer to https:// www.supermicro.com/manuals/other/AMI_AptioV_BIOS_POST_Codes_for_SM_Motherboards.pdf. Code Description 0x32 CPU post-memory initialization is started...
  • Page 5: Device Installation

    X12SAE/X12SCA-F QUICK REFERENCE GUIDE M.2 Device Installation Instructions M.2 Device Installation Instructions M.2 Device Installation Type 2280 22110 2280 22110 PCI-E_M.2-M1 2280 DIMMA1 DIMMA2 DIMMB1 DIMMB2 PCI-E_M.2-M1 MAC CODE MAC CODE Type 22110...
  • Page 6 REV:1.01 DIMMB2 JBT1 DESIGNED IN USA USB10 USB3.2 Gen2 JSTBY1 JPI2C1 PCI-E_M.2-M1 SYS_FAN1 USB4/5 I-SATA2 I-SATA0 JSD1 I-SATA3 I-SATA1 USB3.2 Gen1 JPW1 SYS_FAN2 MAC CODE IPMI CODE MAC CODE BAR CODE = mounting hole = X12SAE only = X12SCA-F only...
  • Page 7: Jumpers And Connectors

    PCH SLOT2 PCI-E 3.0 x4 PCIe 3.0 x4 Slot PCH SLOT3 PCI-E 3.0 x1 PCIe 3.0 x1 Slot (for X12SAE only) PCIe M.2 Connectors 1 and 2 (PCIe 3.0 x4 link), Small Form Factor PCI-E_M.2-M1, M2 Devices and Other Portable Devices for High Speed NVMe SSDs...
  • Page 8: Led Indicators

    Notes: 1) For memory optimization, use only DIMM modules that have been validated by Supermicro. For the latest memory updates, please refer to our website at http://www.supermicro.com/products/motherboard.
  • Page 9: Cpu Installation

    otes • Graphics shown in this quick reference guide are for illustration only. Your components may or may not look exactly the same as drawings shown in this guide. • Refer to Chapter 2 of the User Manual for detailed information on jumpers, connectors, LED indicators, memory support and CPU/motherboard installation instructions.
  • Page 10 UPERMICR 美超微電腦股份有限公司 X12SAE/X12SCA-F 快速參考指南版本 1.0a 主機板元件配置圖 I/O BACK PANEL LED4 AUDIO FP HDMI AUDIO LAN2 LAN1 IPMI_LAN USB8/9 USB6/7 USB2/3 USB3.2Gen2 USB3.2Gen2 USB3.2Gen1 JPL2 BMC_HB_LED JPG1 JPL1 CPU_FAN1 CATERR_LED JPAC1 COM1 JPW2 CPU_FAN2 USB0/1 12V_PUMP_PWR1 PCI-E_M.2-M2 JWD1 JTPM1 BIOS LICENSE...
  • Page 11 TPM 信任平台模組接頭(僅支援TPM 2.0) LAN1/2 LAN1:1Gb/LAN2:2.5Gb 乙太網路線連接埠 PCH SLOT2 PCI-E 3.0 x4 PCIe 3.0插槽,支援PCIe 3.0 x4運作效能規格 PCH SLOT3 PCI-E 3.0 x1 PCIe 3.0 插槽,支援PCIe 3.0 x1運作效能規格(僅適用於X12SAE) PCIe M.2 介面連接埠(PCIe 3.0 x4),適用具高速傳輸 NVMe 介面之小尺寸 以及其他可攜式M.2 固態硬碟 PCI-E_M.2-M1, M2 *PCIe為電腦匯流的一種規格,M.2為固態硬碟的一種傳輸介面,而 NVMe 為非揮發性記憶體儲存裝置的 一種標準。...
  • Page 12 LED4 單位識別指示燈 (僅適用於X12SCA-F IPMI介面) 藍燈恆亮:識別中 PWR_LED 內建電源指示燈 綠燈恆亮:開啟 中央處理器和記憶體支援 本主機板 X12SAE/X12SCA-F 支援單顆 Intel® Xeon® W-1200 系列、第十代 Core i9/i7/i5/i3 系列處理器。記憶體支援四 ECC/Non-ECC DDR4 ,容量最高可達 128GB, 及傳輸頻率最高可達2933MHz ( 2DPC ) 288 條 Unbuffered(UDIMM ) 支針腳的記憶體插槽。欲取得雙通道效能,請安裝成對相同型號與速度之記憶體。 ( Unbuffered DIMM,或做UDIMM, 為 「無緩衝雙通道記憶體模組」;ECC是Error Correction Code的縮寫,中譯為 「錯...
  • Page 13 備註 • 快速參考指南中的圖例僅供安裝及操作說明使用,可能與實際產品外觀不同。 • 欲知更多跳線器/連接埠/指示燈/記憶體/主機板/中央處理器的安裝相關資訊,請參閱 《Supermicro X12SAE/X12SCA-F使用手冊》第二章。 中央處理器安裝方式 散熱器安裝方式 針腳 1 往下壓 鎖緊 鬆開 前控制面板配置(JF1) Ground 接地 非可遮蔽中斷 電源LED Vcc電壓 Power LED Vcc電壓 HDD LED 硬碟機LED Vcc電壓 網卡1之LED NIC1 LED Vcc電壓 網卡2之LED NIC2 LED Vcc電壓 OH/Fan Fail LED 過熱及風扇故障LED 電源故障LED Vcc電壓...
  • Page 14 UPERMICR 美超微电脑股份有限公司 X12SAE/X12SCA-F 快速参考指南版本 1.0a 主板元件配置图 I/O BACK PANEL LED4 AUDIO FP HDMI AUDIO LAN2 LAN1 IPMI_LAN USB8/9 USB6/7 USB2/3 USB3.2Gen2 USB3.2Gen2 USB3.2Gen1 JPL2 BMC_HB_LED JPG1 JPL1 CPU_FAN1 CATERR_LED JPAC1 COM1 JPW2 CPU_FAN2 USB0/1 12V_PUMP_PWR1 PCI-E_M.2-M2 JWD1 JTPM1 BIOS LICENSE...
  • Page 15 待机电源接口(5V) JSTBY1 JTPM1 TPM 信任平台模组接口(仅支持TPM 2.0) LAN1/2 LAN1: 1Gb/LAN2: 2.5Gb PCH插槽2 PCI-E 3.0 x4 PCIe 3.0 x4插槽 PCIe 3.0 x1插槽(仅限X12SAE) PCH插槽3 PCI-E 3.0 x1 PCIe M.2接口1和2 (PCIe 3.0 x4总线规格),用于高速NVMe固态硬盘的小型 PCI-E_M.2-M1, M2 设备和其他便携式设备 SLOT1 PCI 33MHz PCI插槽,32Bit/33MHz,5V 内置喇叭/蜂鸣器 SYS_FAN1 ~ SYS_FAN3 系统风扇接口...
  • Page 16 X12SCA-F:绿色闪烁(正常) BMC_HB_LED X12SAE: 待机电源指示灯 X12SAE:绿色常亮(备用电源打开) CATERR_LED 灾难性错误指示灯 橙色常亮:系统灾难性错误 蓝灯常亮:识别中 LED4 UID LED(仅限X12SCA-F,IPMI) 內建电源指示灯 绿灯常亮:开机 PWR_LED 中央处理器和内存支持 CPU和内存支持 X12SAE/X12SCA-F主板支持单颗Intel® Xeon® W-1200系列、第十代Core i9/i7/i5/i3系列处理器。内存支持四条 Unbuffered(UDIMM)ECC/Non-ECC DDR4,容量最高可达 128GB,及传输频率最高可达2933MHz(2DPC)288支 针脚的内存插槽。欲取得双通道效能,请安装成对相同型号与速度之内存。 备注:1)请安装使用本公司所认可的内存模组以达内存模组最佳化。更多的内存模组相关讯息,请参阅本公司网页 http://www.supermicro.com/products/motherboard。 2)增加、移除和更换任何硬件前,请务必先拔掉电源线。待确认完成所有操作后,再重新连接电源线。 3)此主板仅支持部分第10代Core-i系列处理器。有关更多详细信息,请参阅Supermicro和Intel网站。 4)Intel W-1200系列处理器仅支持UEFI GOP驱动程序(Intel IGFX),而非VBIOS。 DIMM(内存模块)安装方式 朝向CPU DIMMA1(黑色插槽) DIMMA2(灰色插槽) DIMMB1(黑色插槽) DIMMB2(灰色插槽) 请依照以下说明及表格安装内存模块:...
  • Page 17 备注 • 快速参考指南中的图例仅供安装及操作说明使用,可能与实际产品外观不同。 • 欲知更多跳帽/接口/指示灯/内存/主机板/中央处理器的安装相关资讯,请参阅 Supermicro X12SAE/X12SCA-F使用手冊 《 》第二章。 中央处理器安装方式 散热器安装方式 针脚1 按下 锁住 解锁 前控制面板配置(JF1) 不可屏蔽中断 接地 Ground 电源LED Power LED 硬盘LED HDD LED 网卡1 LED NIC1 LED 网卡2 LED NIC2 LED 过热/风扇故障LED OH/Fan Fail LED 电源故障LED Power Fail LED 重启键...
  • Page 18 X12SCA-F DIMMA2 DIMMB1 REV:1.01 DIMMB2 JBT1 DESIGNED IN USA USB10 USB3.2 Gen2 JSTBY1 JPI2C1 PCI-E_M.2-M1 SYS_FAN1 USB4/5 I-SATA2 I-SATA0 JSD1 I-SATA3 I-SATA1 USB3.2 Gen1 JPW1 SYS_FAN2 MAC CODE IPMI CODE MAC CODE BAR CODE = 取り付け穴 = X12SAEのみ = X12SCA-Fのみ...
  • Page 19 LAN1/2 PCH スロッ ト2 PCI-E 3.0 x4 PCIe 3.0 x4スロッ ト PCH スロッ ト3 PCI-E 3.0 x1 PCIe 3.0 x1 スロッ ト (X12SAEのみ) PCIe M.2 コネクタ1および2 ( PCIe 3.0 x4リンク) 、 スモール フォームファクタデ バイスおよびその他の高速NVMe SSD向け携帯機器 PCI-E_M.2-M1、 M2 スロッ ト1 PCI 33MHz PCI スロッ...
  • Page 20 LED4 基板上の電源LED 緑色点灯 : 電源オン PWR_LED CPUおよびメモリのサポート CPUおよびメモリのサポート X12SAE/X12SCA-Fマザーボードは、 シングルIntel® Xeon® W-1200シリーズ、 第10世代Gen Core i9/i7/i5/i3シリーズプ ロセッサ、 最大128GBの非バッファ (UDIMM) ECC/非ECCメモリ、 4個の288ピンメモリスロッ トに最大2933MHz ( 2DPC) の 速度に対応します。 DIMMスロッ トに種類とサイズが同一の1組のメモリモジュールを取り付けることでインターリーブメモリ となり、 メモリ性能が向上します。 注 : 1) メモリを最適化するために、 Supermicroにより検証されたDIMMモジュールのみを使用して ください。 メモリに関する 最新情報については、 当社のWebサイ ト (http://www.supermicro.com/products/motherboard) を参照して ください。...
  • Page 21 注 このクイックリファレンスガイ ドに掲載される図は、 説明のみを目的としています。 ご利用のコン • ポーネン トは、 このガイ ドに掲載される図とま ったく同じではない場合があります。 ジャンパー、 コネクタ、 LEDインジケータ、 対応メモリ、 およびCPU/マザーボードの設置方法に関す • る詳細については、 ユーザーマニュアルの第2章を参照して ください。 ヒートシンクの設置 CPUの設置 ピン1 プッシュダウン ロック ロック 解除 フロント制御パネル (JF1) 接地 Ground 電源 LED Power LED HDD LED HDD LED NIC1 LED NIC1 LED NIC2 LED NIC2 LED...
  • Page 22 DIMMB1 REV:1.01 DIMMB2 JBT1 DESIGNED IN USA USB10 USB3.2 Gen2 JSTBY1 JPI2C1 PCI-E_M.2-M1 SYS_FAN1 USB4/5 I-SATA2 I-SATA0 JSD1 I-SATA3 I-SATA1 USB3.2 Gen1 JPW1 SYS_FAN2 MAC CODE IPMI CODE MAC CODE BAR CODE = 마운팅홀 = X12SAE 전용 = X12SCA-F 전용...
  • Page 23 PCH SLOT2 PCI-E 3.0 x4 PCIe 3.0 x4 슬롯 PCH SLOT3 PCI-E 3.0 x1 PCIe 3.0 x1 슬롯(X12SAE 전용) PCIe M.2 커넥터 1 및 2(PCIe 3.0 x4 링크), 고속 NVMe SSD용 소형 폼 PCI-E_M.2-M1, M2 팩터 장치 및 기타 휴대용 장치...
  • Page 24 지원합니다. 유형과 크기가 동일한 메모리 모듈 한 쌍으로 DIMM 슬롯을 채우면 메모리가 인터리브되어 메모리 성능 이 향상됩니다. 참고: 1) 메모리 최적화를 위해 반드시 Supermicro의 인증을 받은 DIMM 모듈을 사용해야 합니다. 최신 메모리 업데이트는 당사 웹사이트 http://www.supermicro.com/products/motherboard를 참조하십시오. 2) 전원 코드는 반드시 마지막에 연결하고 하드웨어 구성품을 추가, 제거 또는 변경하기 전에는 반드시 전원 코드를 뽑...
  • Page 25 참고 이 간편 설명서의 그림들은 예시로만 사용됩니다. 실제 부품은 안내서에 표시된 • 도면과 동일하지 않을 수 있습니다. 점퍼, 커넥터, LED 표시등, 메모리 지원 및 CPU /메인보드 설치 지침에 대한 자세 • 한 내용은 사용 설명서의 2장을 참조하십시오. CPU 설치 방열판 설치 핀...
