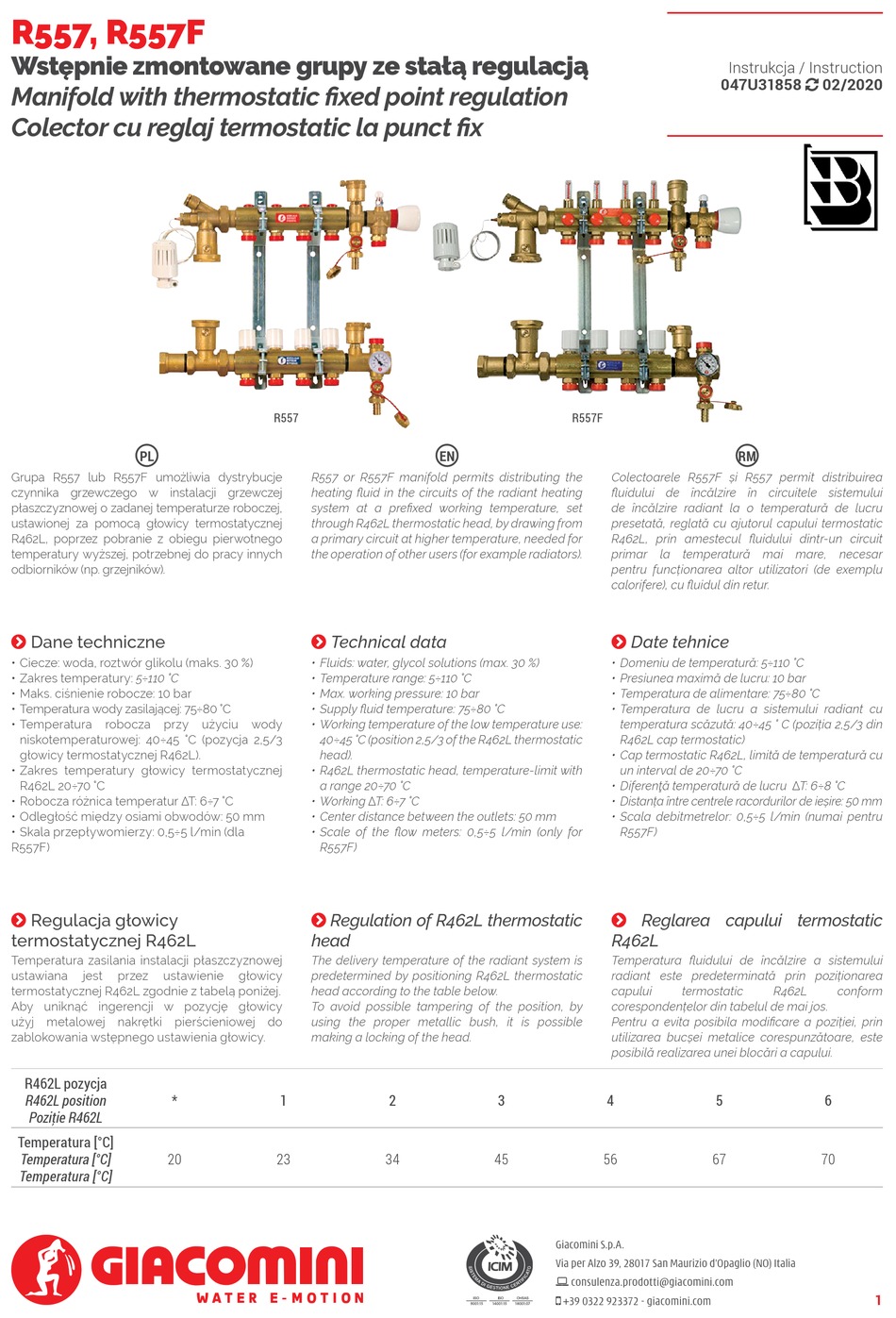

Giacomini R557 Instructions Manual

R557, R557F
Wstępnie zmontowane grupy ze stałą regulacją
Manifold with thermostatic fixed point regulation
Colector cu reglaj termostatic la punct fix
PL
Grupa R557 lub R557F umożliwia dystrybucje
czynnika grzewczego w instalacji grzewczej
płaszczyznowej o zadanej temperaturze roboczej,
ustawionej za pomocą głowicy termostatycznej
R462L, poprzez pobranie z obiegu pierwotnego
temperatury wyższej, potrzebnej do pracy innych
odbiorników (np. grzejników).
Dane techniczne

• Ciecze: woda, roztwór glikolu (maks. 30 %)
• Zakres temperatury: 5÷110 °C
• Maks. ciśnienie robocze: 10 bar
• Temperatura wody zasilającej: 75÷80 °C
• Temperatura robocza przy
niskotemperaturowej: 40÷45 °C (pozycja 2,5/3
głowicy termostatycznej R462L).
• Zakres temperatury głowicy termostatycznej
R462L 20÷70 °C
• Robocza różnica temperatur ΔT: 6÷7 °C
• Odległość między osiami obwodów: 50 mm
• Skala przepływomierzy: 0,5÷5 l/min (dla
R557F)
 Regulacja głowicy
termostatycznej R462L
Temperatura zasilania instalacji płaszczyznowej
ustawiana jest przez ustawienie
termostatycznej R462L zgodnie z tabelą poniżej.
Aby uniknąć ingerencji w pozycję głowicy
użyj metalowej nakrętki pierścieniowej
zablokowania wstępnego ustawienia głowicy.
R462L pozycja
R462L position *
Poziţie R462L
Temperatura [°C]
Temperatura [°C] 20
Temperatura [°C]
R557

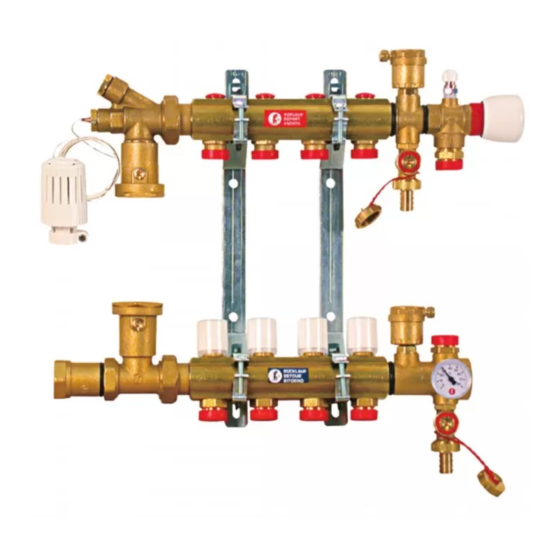

R557 or R557F manifold permits distributing the
heating fluid in the circuits of the radiant heating
system at a prefixed working temperature, set
through R462L thermostatic head, by drawing from
a primary circuit at higher temperature, needed for
the operation of other users (for example radiators).
Technical data

• Fluids: water, glycol solutions (max. 30 %)
• Temperature range: 5÷110 °C
• Max. working pressure: 10 bar
• Supply fluid temperature: 75÷80 °C
użyciu wody • Working temperature of the low temperature use:
40÷45 °C (position 2,5/3 of the R462L thermostatic
head).
• R462L thermostatic head, temperature-limit with
a range 20÷70 °C
• Working ΔT: 6÷7 °C
• Center distance between the outlets: 50 mm
• Scale of the flow meters: 0,5÷5 l/min (only for
R557F)
Regulation of R462L thermostatic

head
The delivery temperature of the radiant system is
głowicy predetermined by positioning R462L thermostatic
head according to the table below.
To avoid possible tampering of the position, by
do using the proper metallic bush, it is possible
making a locking of the head.
1
23
EN
2 3
34 45
047U31858  02/2020
R557F
Colectoarele R557F și R557 permit distribuirea
fluidului de încălzire în circuitele sistemului
de încălzire radiant la o temperatură de lucru
presetată, reglată cu ajutorul capului termostatic
R462L, prin amestecul fluidului dintr-un circuit
primar la temperatură mai mare, necesar
pentru funcționarea altor utilizatori (de exemplu
calorifere), cu fluidul din retur.
Date tehnice

• Domeniu de temperatură: 5÷110 °C
• Presiunea maximă de lucru: 10 bar
• Temperatura de alimentare: 75÷80 °C
• Temperatura de lucru a sistemului radiant cu
temperatura scăzută: 40÷45 ° C (poziția 2,5/3 din
R462L cap termostatic)
• Cap termostatic R462L, limită de temperatură cu
un interval de 20÷70 °C
• Diferenţă temperatură de lucru ΔT: 6÷8 °C
• Distanța între centrele racordurilor de ieșire: 50 mm
• Scala debitmetrelor: 0,5÷5 l/min (numai pentru
R557F)
Reglarea capului termostatic

R462L
Temperatura fluidului de încălzire a sistemului
radiant este predeterminată prin poziționarea
capului termostatic
corespondențelor din tabelul de mai jos.
Pentru a evita posibila modificare a poziției, prin
utilizarea bucșei metalice corespunzătoare, este
posibilă realizarea unei blocări a capului.
4 5
56 67
Giacomini S.p.A.
Via per Alzo 39, 28017 San Maurizio d'Opaglio (NO) Italia
 consulenza.prodotti@giacomini.com
 +39 0322 923372 - giacomini.com
Instrukcja / Instruction
RM
R462L conform
6
70
1
