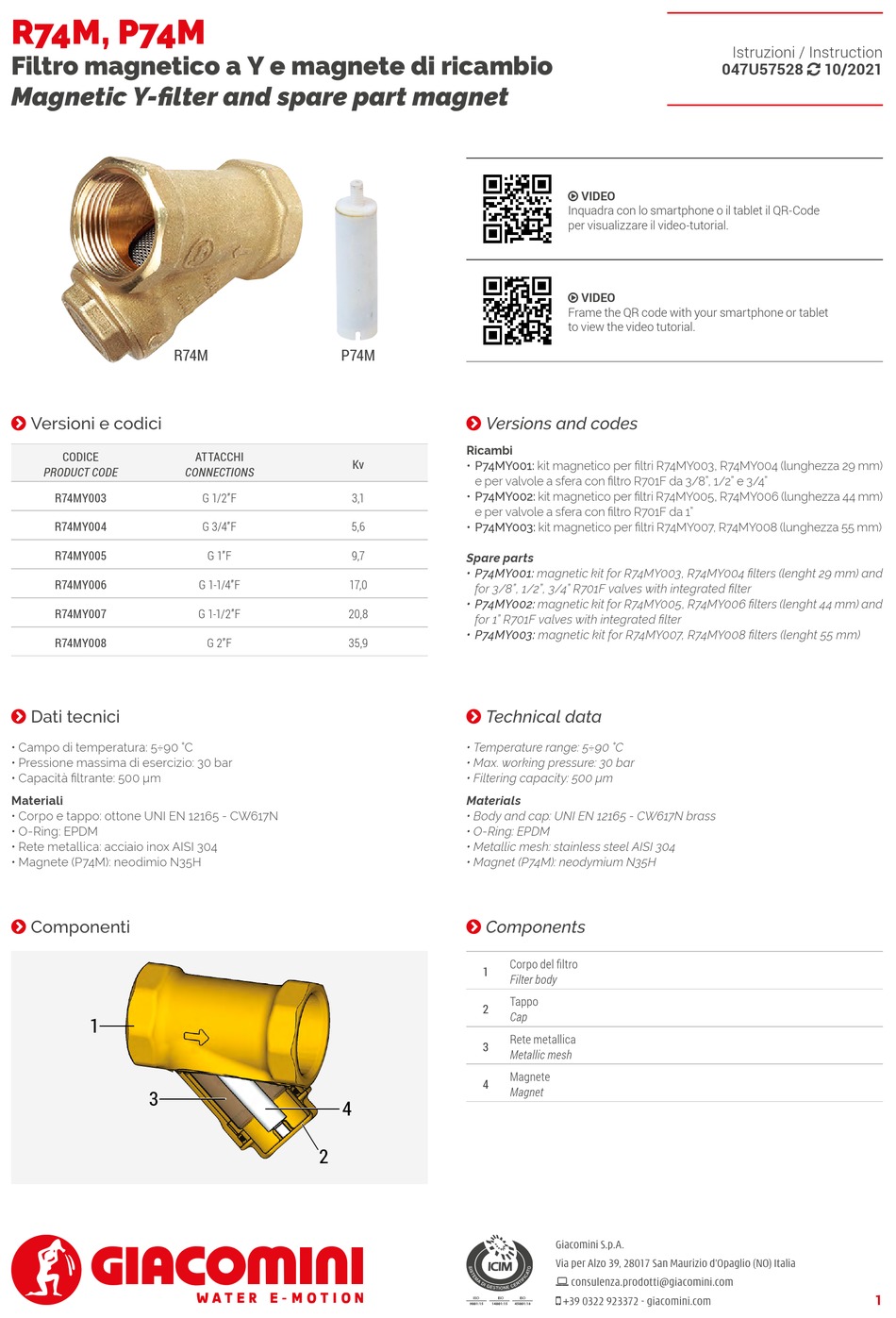

R74M, P74M
Filtro magnetico a Y e magnete di ricambio
Magnetic Y-filter and spare part magnet
R74M
Versioni e codici

CODICE
PRODUCT CODE
R74MY003
R74MY004
R74MY005
R74MY006
R74MY007
R74MY008
Dati tecnici

• Campo di temperatura: 5÷90 °C
• Pressione massima di esercizio: 30 bar
• Capacità filtrante: 500 μm
Materiali
• Corpo e tappo: ottone UNI EN 12165 - CW617N
• O-Ring: EPDM
• Rete metallica: acciaio inox AISI 304
• Magnete (P74M): neodimio N35H
Componenti

1
3
P74M
ATTACCHI
Kv
CONNECTIONS
G 1/2"F 3,1
G 3/4"F 5,6
G 1"F 9,7
G 1-1/4"F 17,0
G 1-1/2"F 20,8
G 2"F 35,9
4
2
 VIDEO
Inquadra con lo smartphone o il tablet il QR-Code
per visualizzare il video-tutorial.
 VIDEO
Frame the QR code with your smartphone or tablet
to view the video tutorial.
Versions and codes

Ricambi
• P74MY001: kit magnetico per filtri R74MY003, R74MY004 (lunghezza 29 mm)
e per valvole a sfera con filtro R701F da 3/8", 1/2" e 3/4"
• P74MY002: kit magnetico per filtri R74MY005, R74MY006 (lunghezza 44 mm)
e per valvole a sfera con filtro R701F da 1"
• P74MY003: kit magnetico per filtri R74MY007, R74MY008 (lunghezza 55 mm)
Spare parts
• P74MY001: magnetic kit for R74MY003, R74MY004 filters (lenght 29 mm) and
for 3/8", 1/2", 3/4" R701F valves with integrated filter
• P74MY002: magnetic kit for R74MY005, R74MY006 filters (lenght 44 mm) and
for 1" R701F valves with integrated filter
• P74MY003: magnetic kit for R74MY007, R74MY008 filters (lenght 55 mm)
Technical data

• Temperature range: 5÷90 °C
• Max. working pressure: 30 bar
• Filtering capacity: 500 μm
Materials
• Body and cap: UNI EN 12165 - CW617N brass
• O-Ring: EPDM
• Metallic mesh: stainless steel AISI 304
• Magnet (P74M): neodymium N35H
Components

Corpo del filtro
1
Filter body
Tappo
2
Cap
Rete metallica
3
Metallic mesh
Magnete
4
Magnet
Giacomini S.p.A.
Via per Alzo 39, 28017 San Maurizio d'Opaglio (NO) Italia
 consulenza.prodotti@giacomini.com
 +39 0322 923372 - giacomini.com
Istruzioni / Instruction
047U57528  10/2021
