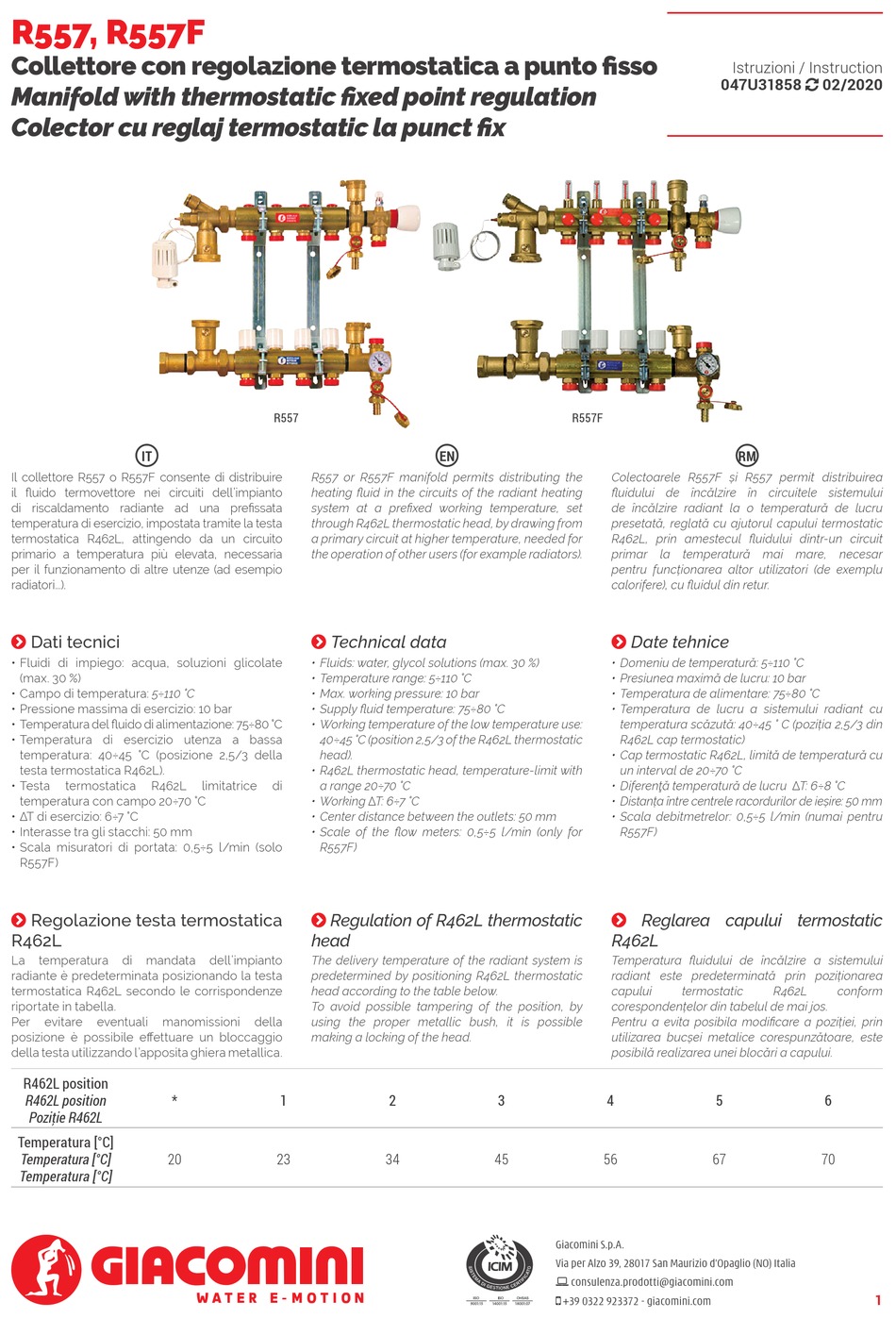

Giacomini R557 Instruction

R557, R557F
Collettore con regolazione termostatica a punto fi sso
Manifold with thermostatic fi xed point regulation
Colector cu reglaj termostatic la punct fi x
IT
Il collettore R557 o R557F consente di distribuire
il fl uido termovettore nei circuiti dell'impianto
di riscaldamento radiante ad una prefi ssata
temperatura di esercizio, impostata tramite la testa
termostatica R462L, attingendo da un circuito
primario a temperatura più elevata, necessaria
per il funzionamento di altre utenze (ad esempio
radiatori...).
Dati tecnici

• Fluidi di impiego: acqua, soluzioni glicolate
(max. 30 %)
• Campo di temperatura: 5÷110 °C
• Pressione massima di esercizio: 10 bar
• Temperatura del fl uido di alimentazione: 75÷80 °C
• Temperatura di esercizio utenza a bassa
temperatura: 40÷45 °C (posizione 2,5/3 della
testa termostatica R462L).
• Testa termostatica R462L
temperatura con campo 20÷70 °C
• ΔT di esercizio: 6÷7 °C
• Interasse tra gli stacchi: 50 mm
• Scala misuratori di portata: 0,5÷5 l/min (solo
R557F)
Regolazione testa termostatica

R462L
La temperatura di mandata
radiante è predeterminata posizionando la testa
termostatica R462L secondo le corrispondenze
riportate in tabella.
Per evitare eventuali manomissioni
posizione è possibile eff ettuare un bloccaggio
della testa utilizzando l'apposita ghiera metallica.
R462L position
R462L position *
Poziţie R462L
Temperatura [°C]
Temperatura [°C] 20
Temperatura [°C]
R557

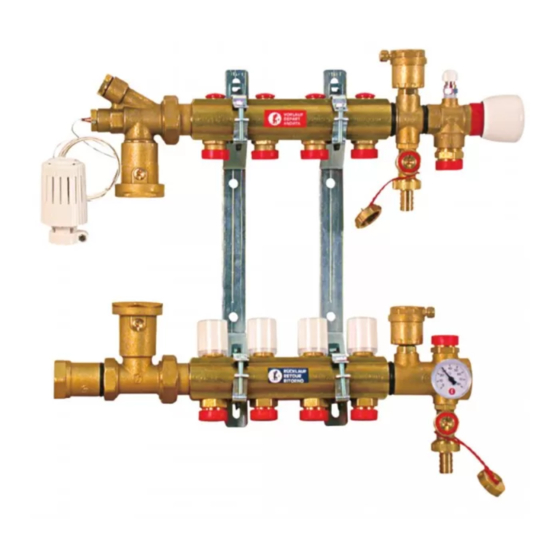

R557 or R557F manifold permits distributing the
heating fl uid in the circuits of the radiant heating
system at a prefi xed working temperature, set
through R462L thermostatic head, by drawing from
a primary circuit at higher temperature, needed for
the operation of other users (for example radiators).
Technical data

• Fluids: water, glycol solutions (max. 30 %)
• Temperature range: 5÷110 °C
• Max. working pressure: 10 bar
• Supply fl uid temperature: 75÷80 °C
• Working temperature of the low temperature use:
40÷45 °C (position 2,5/3 of the R462L thermostatic
head).
• R462L thermostatic head, temperature-limit with
limitatrice di a range 20÷70 °C
• Working ΔT: 6÷7 °C
• Center distance between the outlets: 50 mm
• Scale of the fl ow meters: 0,5÷5 l/min (only for
R557F)
Regulation of R462L thermostatic

head
dell'impianto The delivery temperature of the radiant system is
predetermined by positioning R462L thermostatic
head according to the table below.
To avoid possible tampering of the position, by
della using the proper metallic bush, it is possible
making a locking of the head.
1
23
EN
2 3
34 45
047U31858  02/2020
R557F
Colectoarele R557F și R557 permit distribuirea
fl uidului de încălzire în circuitele sistemului
de încălzire radiant la o temperatură de lucru
presetată, reglată cu ajutorul capului termostatic
R462L, prin amestecul fl uidului dintr-un circuit
primar la temperatură
pentru funcționarea altor utilizatori (de exemplu
calorifere), cu fl uidul din retur.
Date tehnice

• Domeniu de temperatură: 5÷110 °C
• Presiunea maximă de lucru: 10 bar
• Temperatura de alimentare: 75÷80 °C
• Temperatura de lucru a sistemului radiant cu
temperatura scăzută: 40÷45 ° C (poziția 2,5/3 din
R462L cap termostatic)
• Cap termostatic R462L, limită de temperatură cu
un interval de 20÷70 °C
• Diferenţă temperatură de lucru ΔT: 6÷8 °C
• Distanța între centrele racordurilor de ieșire: 50 mm
• Scala debitmetrelor: 0,5÷5 l/min (numai pentru
R557F)
Reglarea capului termostatic

R462L
Temperatura fl uidului de încălzire a sistemului
radiant este predeterminată prin poziționarea
capului termostatic
corespondențelor din tabelul de mai jos.
Pentru a evita posibila modifi care a poziției, prin
utilizarea bucșei metalice corespunzătoare, este
posibilă realizarea unei blocări a capului.
4 5
56 67
Giacomini S.p.A.
Via per Alzo 39, 28017 San Maurizio d'Opaglio (NO) Italia
 consulenza.prodotti@giacomini.com
 +39 0322 923372 - giacomini.com
Istruzioni / Instruction
RM
mai mare, necesar
R462L conform
6
70
