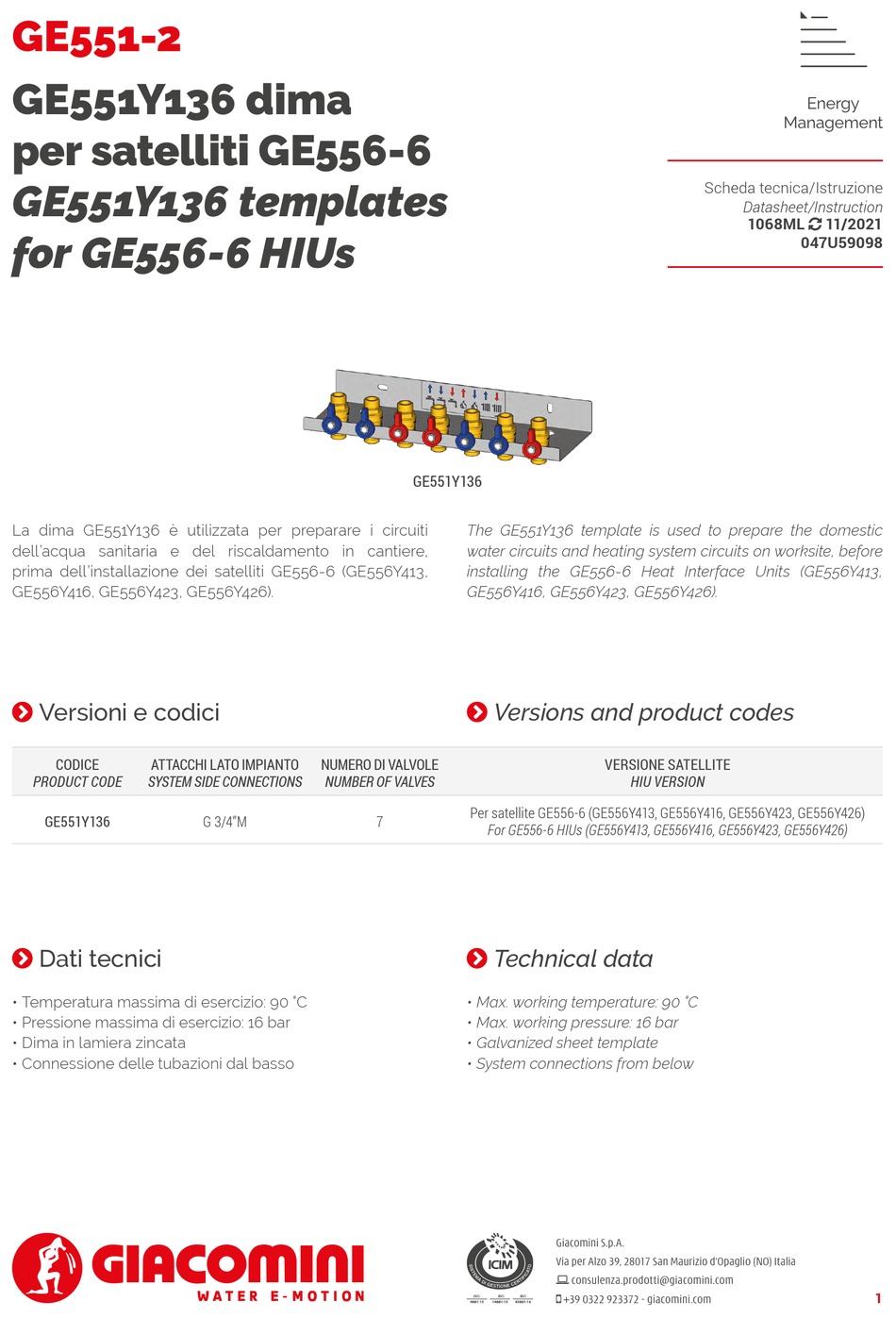

GE551-2
GE551Y136 dima
per satelliti GE556-6
GE551Y136 templates
for GE556-6 HIUs
La dima GE551Y136 è utilizzata per preparare i circuiti
dell'acqua sanitaria e del riscaldamento in cantiere,
prima dell'installazione dei satelliti GE556-6 (GE556Y413,
GE556Y416, GE556Y423, GE556Y426).
Versioni e codici
CODICE
ATTACCHI LATO IMPIANTO
PRODUCT CODE
SYSTEM SIDE CONNECTIONS
GE551Y136
Dati tecnici
• Temperatura massima di esercizio: 90 °C
• Pressione massima di esercizio: 16 bar
• Dima in lamiera zincata
• Connessione delle tubazioni dal basso
NUMERO DI VALVOLE
NUMBER OF VALVES
G 3/4"M
GE551Y136
The GE551Y136 template is used to prepare the domestic
water circuits and heating system circuits on worksite, before
installing the GE556-6 Heat Interface Units (GE556Y413,
GE556Y416, GE556Y423, GE556Y426).
Versions and product codes
Per satellite GE556-6 (GE556Y413, GE556Y416, GE556Y423, GE556Y426)
7
For GE556-6 HIUs (GE556Y413, GE556Y416, GE556Y423, GE556Y426)
Technical data
• Max. working temperature: 90 °C
• Max. working pressure: 16 bar
• Galvanized sheet template
• System connections from below
Scheda tecnica/Istruzione
VERSIONE SATELLITE
HIU VERSION
Giacomini S.p.A.
Via per Alzo 39, 28017 San Maurizio d'Opaglio (NO) Italia
consulenza.prodotti@giacomini.com
+39 0322 923372 - giacomini.com
Datasheet/Instruction
1068ML 11/2021
047U59098
