R557R-6
Gruppo di regolazione termostatico a punto fisso
Unit with thermostatic fixed point regulation
Dati tecnici
• Fluidi di impiego: acqua, soluzioni miscelate (max. 50 %)
• Campo di temperatura: 5÷90 °C
• Pressione massima di esercizio: 10 bar
• Pressione massima di funzionamento sfogo aria: 7 bar
• Range di regolazione: 30÷60 °C
• Precisione: ± 2 °C
• Condizioni di lavoro di riferimento:
T calda 70 °C
T fredda 20 °C
• Circolatore: Yonos Para 25/7 - interasse 180 mm
• Manometro: 0÷10 bar
• Termometri: 0÷120 °C

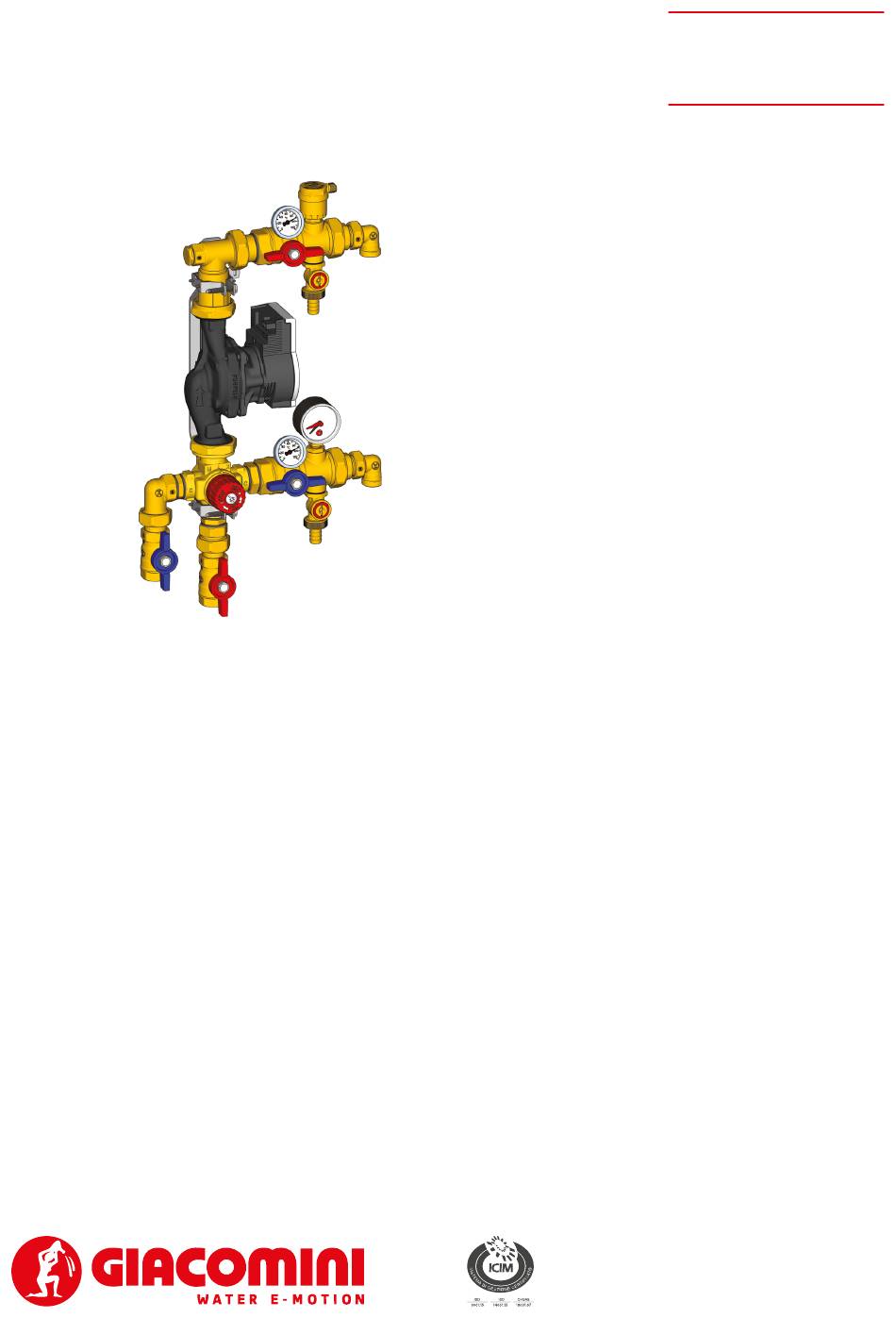

R557RY046
Pressione 0,7 bar
Gruppo
termostatico
riscaldamento a singolo circuito.
Completo
di
circolatore
intercettazione, rubinetti di carico/scarico, termometri,
manometro, valvola automatica di sfogo aria e zanca di
installazione.
Thermostatic unit (R557RY046) for heating systems with only
one circuit.
Equipped with self-modulating pump, shut-off valves, filling/
drain cocks, thermometers, pressure gauge, automatic air
vent valve and bracket for installation.
Technical data
• Fluid of use: water, glycol solutions (max. 50 %)
• Temperature range: 5÷90 °C
• Max. working pressure: 10 bar
• Max. pressure of air vent operation: 7 bar
• Setting range: 30÷60 °C
• Accurancy: ± 2 °C
• Standard working conditions:
T hot 70 °C
T cold 20 °C
• Pump: Wilo Para 25/7 - centre distance 180 mm
• Pressure gauge: 0÷10 bar
• Thermometers: 0÷120 °C
Giacomini S.p.A.
Via per Alzo 39, 28017 San Maurizio d'Opaglio (NO) Italia
consulenza.prodotti@giacomini.com
+39 0322 923372 - giacomini.com
Istruzioni / Instruction
047U57708 05/2025
(R557RY046)
