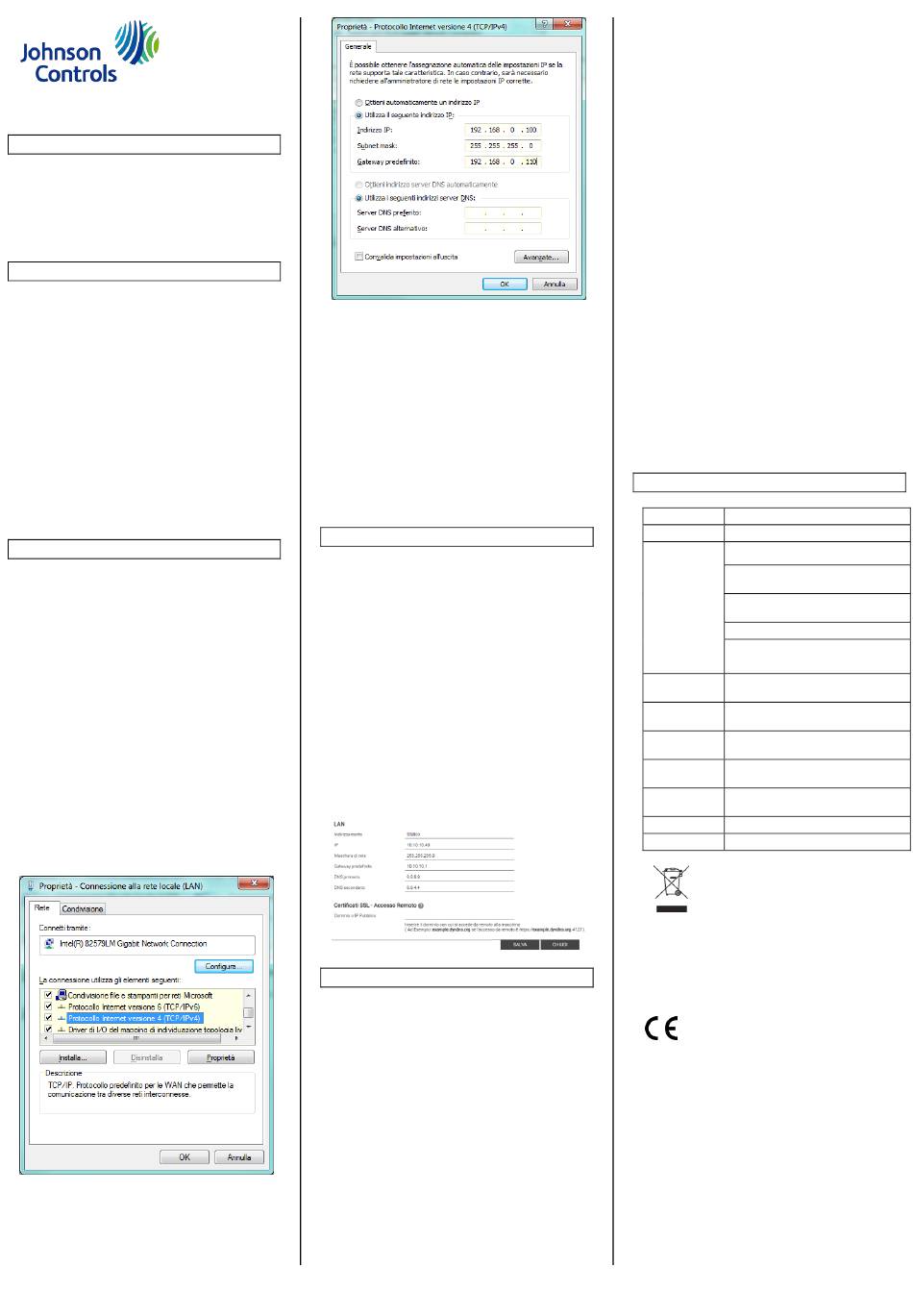

CONTENUTO DELLA CONFEZIONE

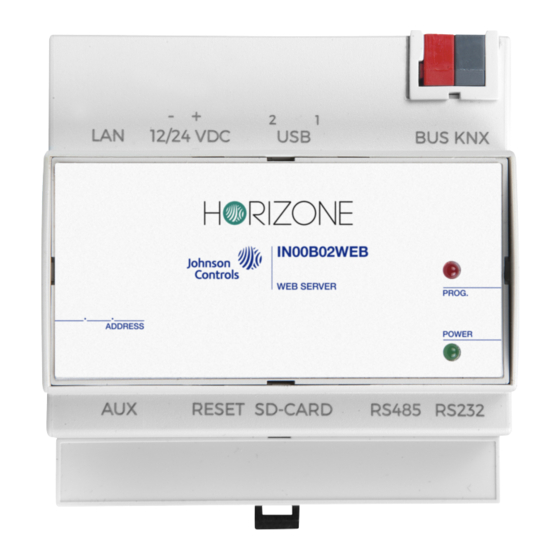

La confezione di HORIZONE SERVER
contiene:
•
Web server HORIZONE SERVER
•
Connettore per alimentazione e bus
KNX
COLLEGAMENTI
Per utilizzare HORIZONE SERVER è
necessario predisporre
collegamenti:
•
Alimentazione 12/24
(assorbimento: 240mA a 12V) mediante
apposito connettore in
secondo indicazioni riportate
dispositivo (PIN 1 e 2 partendo da
sinistra, + e - rispettivamente)
•
Bus KNX mediante apposito morsetto in
dotazione
•
Rete LAN mediante cavo RJ45 (non in
dotazione) cat. 5 o superiore
HORIZONE SERVER è progettato per
essere montato su guida DIN (5 moduli).
PRIMO ACCESSO
Collegare HORIZONE SERVER al proprio
PC attraverso un cavo di rete "cross-over" (o
"incrociato")
• Accedere alle impostazioni di rete del
proprio PC, come illustrato
documentazione del proprio sistema
operativo
• Modificare le impostazioni del protocollo
di comunicazione TCP/IP (versione 4)
relative alla porta LAN a cui è collegato
HORIZONE SERVER, ed impostare
manualmente i seguenti parametri:
o
Indirizzo IP: 192.168.0.100
o
Maschera di rete: 255.255.255.0
o
Gateway predefinito: 192.168.0.110
Salvare ed attendere che
impostazioni diventino effettive. Qualora
venga richiesto, riavviare il sistema.
i seguenti
Una volta effettuate le modifiche, aprire un
browser digitando il seguente indirizzo:
VDC
http://192.168.0.110
Dopo alcuni secondi, viene presentata la
dotazione
finestra di login; inserire le seguenti
sul
credenziali:
Username:
Password:
N.B. Si consiglia di utilizzare i seguenti
browser per una maggior compatibilità:
•
Google Chrome
•
Apple Safari
CAMBIO CONFIGURAZIONE DI RETE
Se la configurazione di rete di HORIZONE
SERVER non è adatta alla rete LAN in cui
andrà installato, procedere come segue:
•
Aprire il MENU DI NAVIGAZIONE
laterale (se non è già aperto) premendo
nella
il pulsante in alto a destra
•
Premere il pulsante "ADMIN" comparso
nella TOOLBAR in basso a destra, e
attendere alcuni secondi il caricamento
dell'ambiente di CONFIGURAZIONE
•
Dal MENU selezionare "SETUP" e
quindi "RETE"
•
Inserire le nuove impostazioni per la
scheda di rete di HORIZONE SERVER
e confermare mediante il pulsante
"SALVA"
le nuove
CONFIGURAZIONE IMPIANTO KNX
Per configurare la supervisione di un
impianto KNX:
•
Esportare il progetto da ETS in formato
OPC
•
Accedere al menu di configurazione di
HORIZONE
pulsante nell'angolo in basso a destra
•
Selezionare la voce "TECNOLOGIE"
→ "KNX" dal MENU dell'ambiente di
CONFIGURAZIONE
SERVER
•
Selezionare la voce "IMPORTAZIONE
DA ETS" e caricare il file
•
Seguire le istruzioni a video, avendo
cura di specificare le informazioni
richieste per gli indirizzi KNX che non
rispondono alle "REGOLE ETS" già
admin
admin
SERVER premendo il
di HORIZONE
presenti in HORIZONE
eventualmente personalizzate
•
Terminare la procedura con il pulsante
"SUCCESSIVO"
•
Creare uno o più AMBIENTI attraverso
l'apposito pulsante in basso a sinistra
una volta scelta la voce "AMBIENTI"
nella sezione "SUPERVISIONE" del
menu di configurazione
•
Personalizzare i nuovi
compilando le informazioni richieste
"PROPRIETA'
nella sezione
DELL'OGGETTO"
•
Cercare gli oggetti KNX che si intende
inserire negli ambienti attraverso il
MOTORE DIICERCA disponibile in alto
a sinistra e selezionarli (usare tasto
CTRL per selezionare più elementi)
•
Trascinare gli elementi selezionati nella
sezione "OGGETTI CONTENUTI"
Al termine, accedere alla sezione di
FRONTEND utilizzando l'apposito pulsante
in alto a destra, navigare negli AMBIENTI
(utilizzando l'omonimo pulsante nel MENU
DI NAVIGAZIONE e nella PAGINA HOME)
e provare a comandare gli oggetti KNX
importati.
CARATTERISTICHE HARDWARE
12 ... 24VDC
Alimentazione
Assorbimento 180mA @12V ; 110mA @24V
KNX Connettore standard TP
rosso/nero
RS232 (1x)
Connettore maschio D-SUB 9 poli
Porte di RS485 (1x)
comunicazione Connettore con viti a serrare
USB 2.0 (2x)
LAN (1x)
Connettore RJ-45 standard (10/100
Mbps)
Pulsante hardware sul lato inferiore del
Reset
case
Rosso (1x) Reset in corso/allarmi
LED
Verde (1x) Power ON
Grado di
IP20 (secondo EN 60529)
protezione
Classe di
II (secondo EN 60335-1)
isolamento
Temperatura
0°C ... +50°C
operativa
Dimensioni 88x90x62 mm ; 5 moduli DIN
Materiale case Materiale termoplastico autoestinguente
SMALTIMENTO
Il simbolo del cassonetto barrato indica che il prodotto alla fine della
propria vita utile deve essere raccolto separatamente dagli altri rifiuti.
Al termine dell'utilizzo, l'utente dovrà farsi carico di conferire il prodotto
ad un idoneo centro di raccolta differenziata oppure di riconsegnarlo al
rivenditore all'atto dell'acquisto di un nuovo prodotto. L'adeguata
raccolta differenziata per l'avvio successivo dell'apparecchiatura
dimessa al riciclaggio contribuisce ad evitare possibili effetti negativi
sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei
materiali di cui e composta l'apparecchiatura.
