Summary of Contents for Beninca HEADY

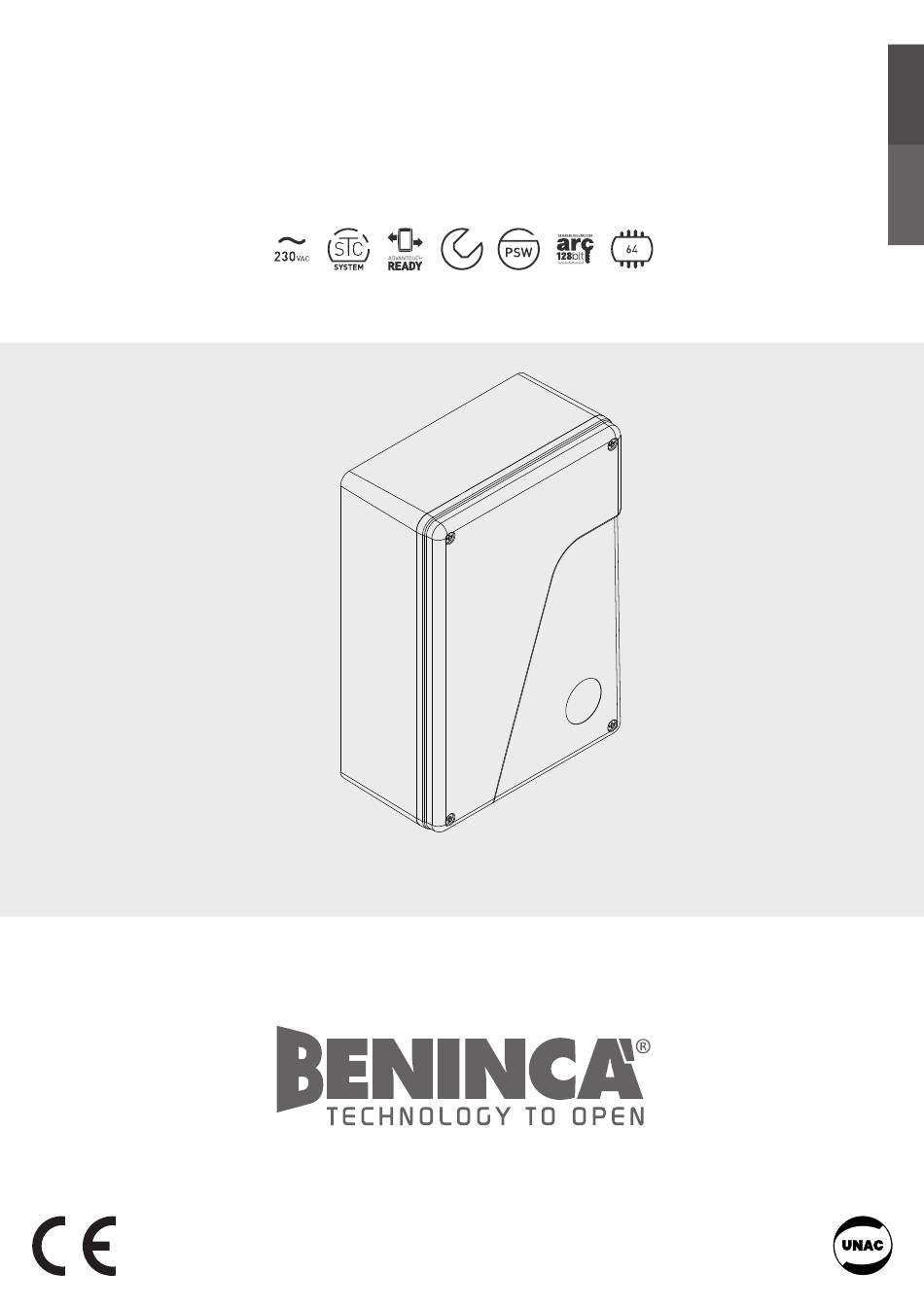

- Page 1 L8542912 11/2020 rev 8 HEADY...
- Page 2 ARC COMPATIBLE CONTROL UNIT ŘÍDÍCÍ JEDNOTKA KOMPATIBILNÍ S ARC IMPORTANT, PLEASE READ CAREFULLY: DŮLEŽITÉ INFORMACE, POZORNĚ SI JE PŘEČTĚTE: The radio receiver in this product is compatible with the new Rádiový přijímač tohoto produktu je kompatibilní s novými vysí- ARC (Advanced Rolling Code) transmitters which, thanks to 128- lači ARC (Advanced Rolling Code), které...
- Page 3 Obr. 1 HEADY G N D 250Vac/16A 24Vac 115/230Vac ELS/SRL 500mA max 50/60Hz LAMP 230Vac PHOTO-TEST ELS/SRL 230V ELS/SRL 12V 24Vac NC NO 24Vac SCA 24Vac 3W max 24Vac 500mA max Code _ _ _ _...
- Page 4 Menu programming layout Display OFF Rozvržení menu programování Power ON Firmware Ver. (3s) v1. 0 5 8888 Diagnostic tdmo tdmc imot cvar phtc opcl PHOS serl RADI...
- Page 5 RADI RADI RADI RADI PUSH PUSH PUSH STOP PUSH PUSH Nman 0012 3456 RE-ENTER CODE 0000 9000 9C5a conf CODE Display OFF Legenda Stiskněte tlačítko (-). Press key (-) Stiskněte tlačítko (+). Press key (+) Stiskněte tlačítko (PG). Press key (PG) Stiskněte současně...

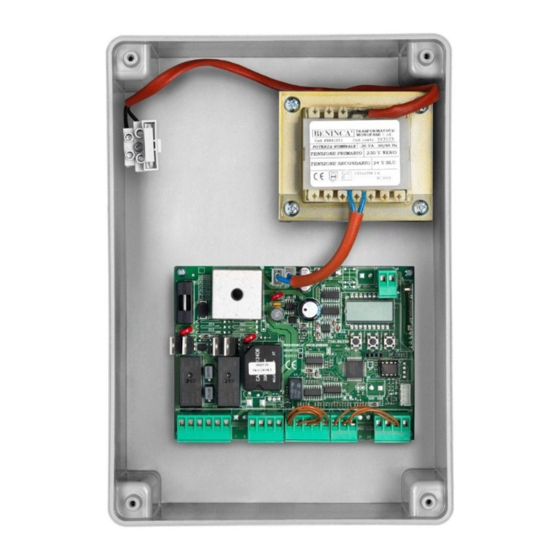

- Page 6 HEADY Remove the 4 screws A and then remove cover B There are 4 set-ups (C) present on the base of the control unit container, which must be broken using a screwdriver. Place the base on the wall and mark the 4 drilling points.
-
Page 7: General Informations
While leaving the essential characteristics of the product unchanged, the manufacturer reserves the right to modify the same under the technical, design or commercial point of view without necessarily update this manual. TECHNICAL DATA Mains power supply 230 VAC 50/60 Hz (115VAC 50/60 Hz for HEADY 115) Output, Motor 1/2 motor 230VAC (115V for HEADY 115) Motor maximum power... - Page 8 Input, mains power supply. L-N-GND Power supply HEADY:230VAC 50/60Hz (/1-Phase/2-Neutral 3-GND) HEADY115: HEADY:230VAC 50/60Hz (/1-Phase/2-Neutral 3-GND) Flashing light Connection of flashing light, 230VAC 40W max, or 115VAC 40W max, for HEADY 115. 6-7-8 Motor 2 Connection to motor 2: 6-move/7-Com/8-move) 9-10-11 Motor 1...
- Page 9 5) PARAMETERS, LOGIC AND SPECIAL FUNCTIONS The tables below describe the individual functions available in the control unit. 5.1) PARAMETERS (PAR) MENU FUNCTION MIN-MAX-(Default) MEMO Automatic closing time. Active only with logic “TCA”=ON. 1-240-(40s) At the end of the set time the control unit orders a closing manoeuvre. Motor 1 work time.
- Page 10 The pickup function is enabled or disabled. On: Enabled pickup. At the beginning of every operation, the motor operates at maximum (ON) torque for 2 sec. Off: Disabled pickup. Select the 1/2 motors operating mode: On: only one motor (motor 1) active. Function to be used in the following cases: 1mot - for single motor, to connect M1.
-
Page 11: Lcd Display
By selecting this function, the receiver is waiting for (Push) a transmitter code to be erased from memory. If the code is valid, it will be stored in memory and OK will be displayed. If the code is not valid, the Err message will be displayed. The memory of the receiver is entirely erased. -
Page 12: Technické Údaje
TECHNICKÉ ÚDAJE Síťové napájení 230 VAC 50 / 60 Hz (115 VAC 50 / 60 Hz u HEADY 115) Výstup, motor 1 / 2 motor 230 VAC (115 V u HEADY 115) Max. - Page 13 Napájení HEADY: 230 VAC 50 / 60 Hz (/1 - fáze /2 - střední 3 - GND, zemní). HEADY 115: HEADY: 230 VAC 50 / 60 Hz (/1 - fáze /2 - střední 3 - GND, zemní). 4 - 5 Maják...
- Page 14 5) PARAMETRY, LOGIKA A ZVLÁŠTNÍ FUNKCE V níže uvedené tabulce jsou popsány jednotlivé funkce, které jsou dostupné v řídicí jednotce. 5.1) PARAMETRY (PAR) MENU FUNKCE MIN-MAX-(Výchozí) MEMO Doba pro automatické zavírání. Aktivní pouze s logikou TCA = ON (zapnuto). 1 - 240 - (40 s) Na konci nastavené...
- Page 15 Aktivování nebo deaktivování funkce rozběhu. On: rozběh je aktivován. Na začátku každého manévru motor pracuje po dobu 2 s při maxi- (ON) málním točivém momentu. Off: rozběh je deaktivován. Volba provozního režimu s motorem 1 nebo 2: On: je aktivní pouze jeden motor (motor 1). Funkce se používá v těchto případech: - při použití...
-
Page 16: Lcd Displej
Pokud se zvolí tato funkce, přijímač počká na kód vysílače (na displeji se zobrazí Push), který bude přiřazen funkci STOP. Stiskněte tlačítko vysílače, který se má přiřadit této funkci. STOP Pokud je kód platný, uloží se do paměti a zobrazí se OK. Pokud není... - Page 17 E-mail address: Declare that the DOC is issued under our sole responsibility and belongs to the following product: Model/Product: HEADY Type: Control box 230Vac The object of the declaration described above is in conformity with the relevant Union harmonization legislation:...
- Page 20 AUTOMATISMI BENINCÀ SpA - Via Capitello, 45 - 36066 Sandrigo (VI) - Telefon: 0444 751030 r.a. - Fax: 0444 759728...
