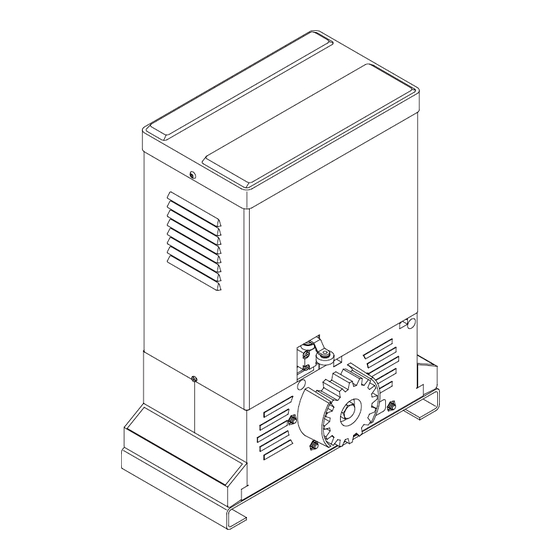

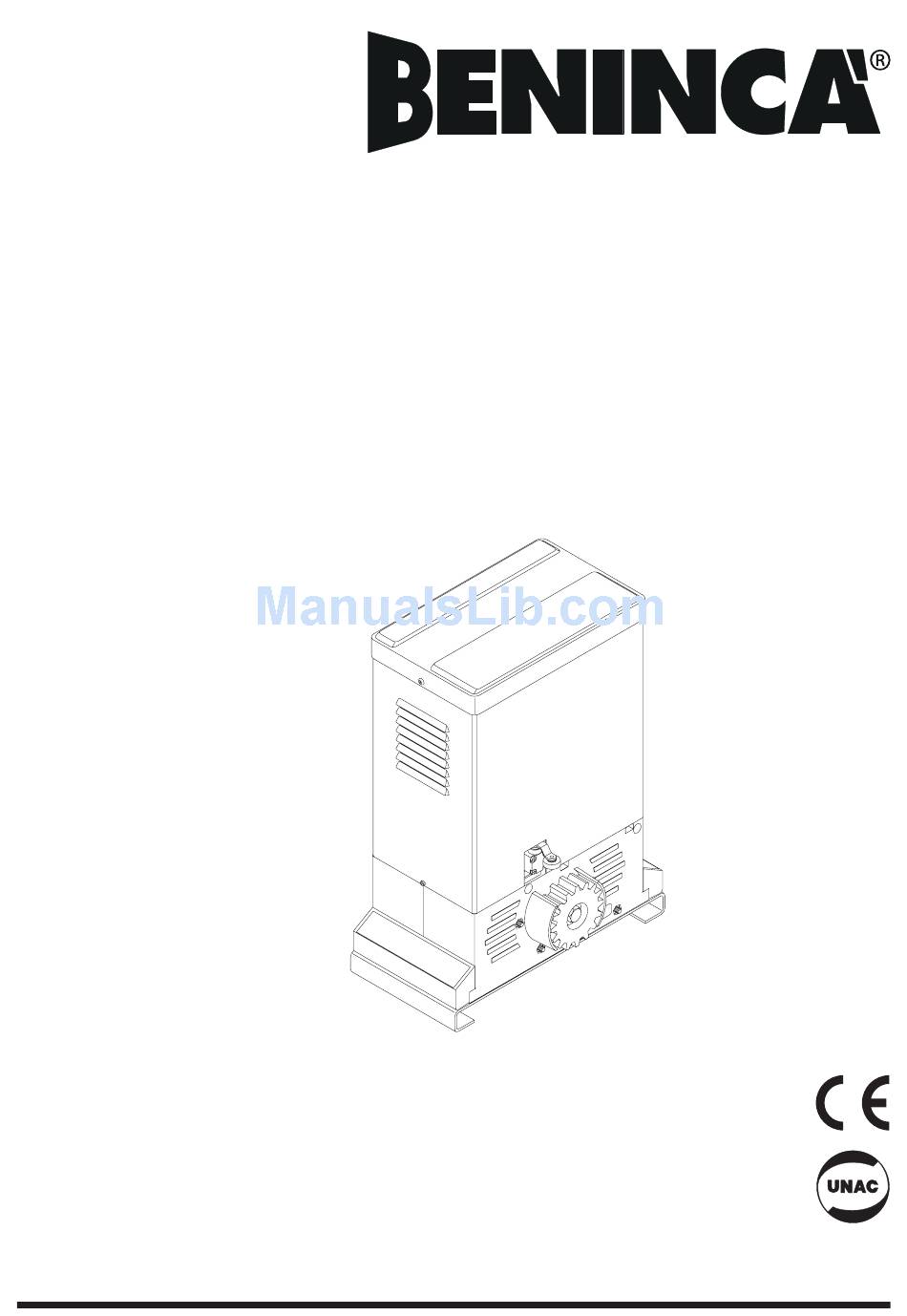

- Page 1 L8542165 Rev. 09/97 ЭЛЕКТРОМЕХАНИЧЕСКИЙ ПРИВОД ДЛЯ СДВИЖНЫХ ВОРОТ SLIDING GATES OPERATOR RI.15T Инструкции по эксплуатации и каталог деталейi UNIONE NAZIONALE COSTRUTTORI AUTOMATISMI PER CANCELLI, PORTE Operating instructions and spare parts catalogue SERRANDE ED AFFINI...
-
Page 2: Cover
Address: Via Capitello, 45 - 36066 Sandrigo (VI) - Italia Herewith declares that: the operator for sliding gates model RI.15T • is intended to be incorpored into machinery or to be assembled with other machinery to constitute machinery covered by Directive 98/37 EEC, as amended;... -
Page 3: Общая Информация
Введение Поздравляем Вас с выбором привода RI.15Т.. Все изделия широкого ассортимента Beninca являются плодом двадцатилетнего опыта в области автоматических управлений и непрерывного поиска новых материалов и авангардных технологий. Именно поэтому, сегодня мы способны предложить крайнее надежные изделия, которые, благодаря их мощности, эффективности и долговечности, способны полностью удовлетворить потребности... -
Page 4: Общие Характеристики
The motor has an electrobrake for limiting inertia and more immediate travel-end intervention. The RI.15T consists of a painted aluminium unit containing the reduction parts, which are realized in high-grade materials and totally immersed in oil. The irreversible geared motor ensures perfect gate closing without the need of electric locking. - Page 5 Рис.1 Ссылка на табличку на приводе See operation plate 3. Установка базовой плиты Установить на грунте базовую плиту, следуя размерам на рис. 1, посредством 4 болтов с анкерами “T” (в любом случае плита должна быть безукоризненно прикреплена к грунту). Прим: предусмотреть трубку для кабелей питания F. 3.
- Page 6 Стальная зубчатая рейка Fe rack Прим.: Соблюдать шаг Important: Keep the pitch Рис.2 Рис.3...
-
Page 7: Flask
4. Крепление зубчатой рейки Зубчатая Рейка из стали 12x30 мм (рис. 2) Позиционировать крепежные втулки D и приварить или привернуть их на плотне ворот на высоте 144/145 мм от оси втулки до плоскости установки базовой плиты. Затем закрепить зубчатую рейку, соблюдая указания пунктов 4.1 и 4.2 4.1 Соблюдать... -
Page 8: Limit Stop
Нажатый концевой выключатель Just pressed limit stop. Прим скоба конца хода должна быть размещена так чтобы позволять остановку ворот без удара по механическому ограничителю хода N.B. The limit stop flask must be positioned to ensure that the gate stops without knocking against the mechanical stop. Рис.4 Рис.5... -
Page 9: Manual Operation
6. Открытие вручную Чтобы использовать ворота вручную, произведите деблокировку следующим образом (см. Рис. 7): - вставив ключ C, поверните его по часовой стрелке и потяните рычаг L; - для возврата к нормальному функционированию, закройте рычаг L и двигайте ворота вручную до блокировки. - Page 10 Красный. Red. 0,5 mm Электротормоз. Electrobrake. Черный. Black. Блок питания. Feeder. В случае отказа электротормоза, проверить зазор 0,5 мм. In case of faulty operation of the electrobrake, check that the entrefer is set at 0,5 mm. Рис. 6...
-
Page 11: Gear
40-60 см от поверхности (согласно действующим нормативам) 40÷60 cm from the ground (according to standard in force) Макс. 10 см зона заж атия Max. 10 cm from the conveyance area Легенда: Привод RI.15T Зубчатая рейка Скоба конца хода Фотоэлемент SC.P50 (внутр.), SC.P50E (наруж.) Механический упор... - Page 12 RI.15T Поз. Код. 9686043 Картер Cover 9686090 Электротормоз Electrobrake 9686046 Двигатель Motor 9686083 Блистер Blister 9686039 Рычаг деблокировки Release lever 9686040 Прижимной кронштейн Flask 9686049 Конец хода Limit stop 9686044 Выходной вал Output shaft 9686032 Внешняя шестерня Gear 9686312 Плита...
