3.2.2 Raccordement à un Apple Macintosh Ordinateur

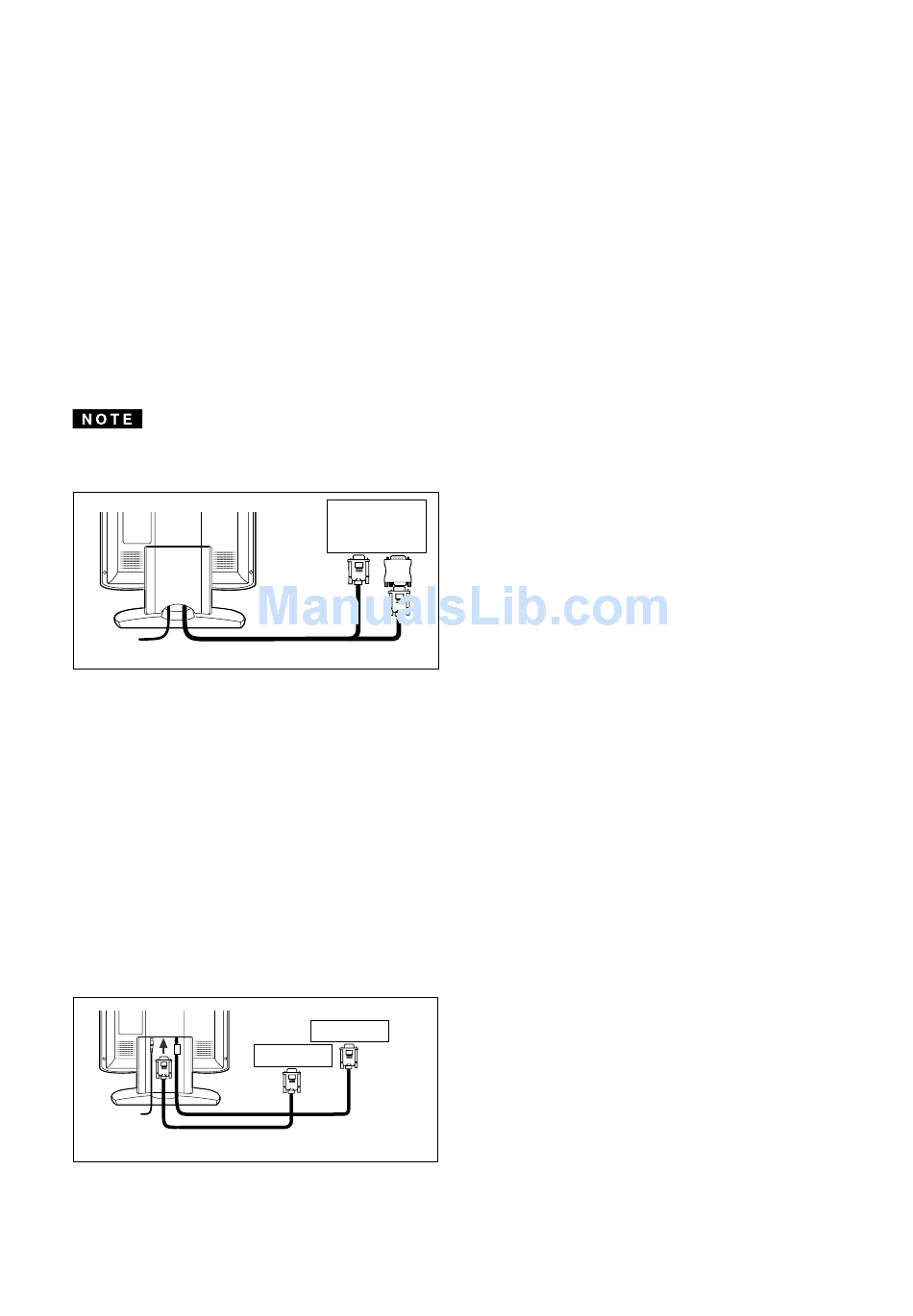

La Figure 6 montre le cable de signal vidéo et l'adaptateur
Macintosh au port vidéo d'une unité centrale Apple
Macintosh.
1. Arrêter le moniteur et l'ordinateur.
2. Brancher l'extrémité 15 broches (D-SUB-15P) de
Adaptateur Macintosh au connecteur 15 broches de la
sortie vidéo du Macintosh, située soit sur la carte-
mère, soit sur la carte vidéo.
3. Brancher l'extrémité munie d'un connecteur submin-
iature 15 broches (D-SUB-15P) de Adaptateur
Macintosh au Câble de Signaux (PC).
4. Mettre en marche le Moniteur en premier, puis le
Macintosh.
5. En fin d'utilisation du système, éteindre l'ordinateur,
puis ensuite le moniteur.
Pour un Apple Macintosh muni d'un port compatible VGA,
l'étape 2 à 4 ne sont pas nécessaires. Connectez le câble
du signal directement sur le port.
Figure 6
3.2.3 Connexion de 2 unités centrales
La Figure 7 montre la connexion des cables de signal
d'entrée à 2 unités centrales.
1. Eteindre le moniteur et les unités centrales.
2. Connectez une extrémité du cable de signal d'entrée
(15-pin) à l'unité centrale.
3. Préparez le câble de signal. (Pour le câble de signal,
contactez votre revendeur). Connectez le connecteur
mâle D-SUB-15P du câble de signal au connecteur
15-pin du moniteur et l'autre extrémité à l'unité centrale.
4. Mettre en marche le moniteur et les unités centrales.
5. Après utilisation, éteindre le moniteur puis l'unitépar
centrale.
D-SUB-15P
Câble de signal
Figure 7
Apple
Macintosh
Ordinateur
Câble de Signaux
Adaptateur Macintosh
Ordinateur
D-SUB-15P
Ordinateur
- 2-8 -
