INSTALLATION ET
3
CONNEXION
3 types de connecteur d'entrée sont situés sur la face
arrière: un pour l'alimentation électrique DC et 2 autres
pour les signaux d'entrées vidéo.

3.1 Branchement au secteur

Oter la protection des câbles. Le connecteur DC jack de
l'adaptateur doit être connecté au connecteur
d'alimentation DC situé à l'arrière du moniteur. Une
extrémité du cordon d'alimentation AC doit être connecté
à l'adaptateur CA et l'autre extrémité à la source
d ' a l i m e n t a t i o n . L ' a d a p t a t e u r C A s e c a l i b r e
automatiquement à la tension d'alimentation.

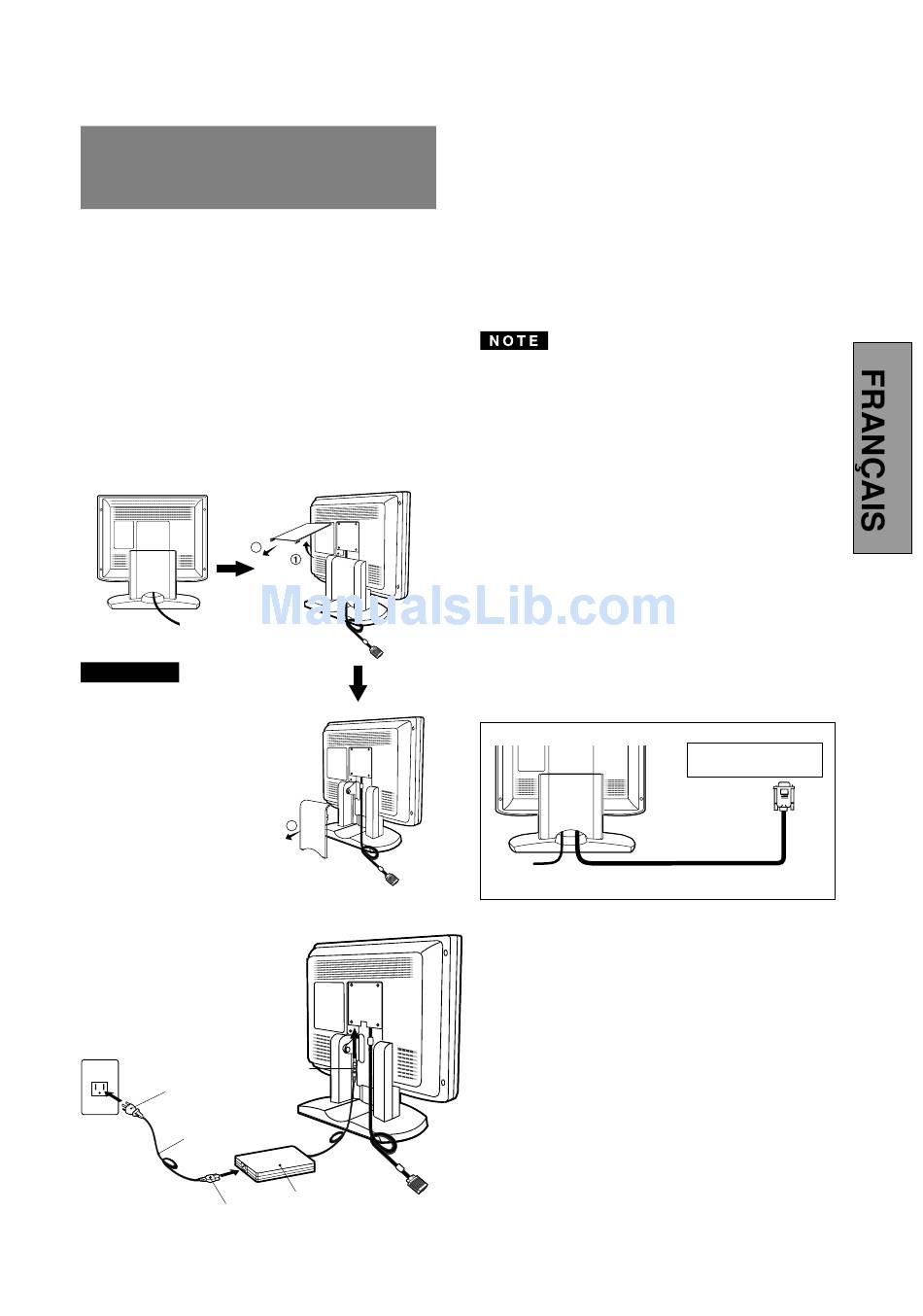

<Comment ôter le couvercle>
2
ATTENTION !
L'alimentation secteur de ce
moniteur reste sous tension
même lorsque le commutateur
Marche/Arrêt est en position
"Arrêt" (OFF). De ce fait, il est
nécessaire que la prise secteur
soit facilement accessible, en
cas d'urgence.
Pour des raisons de sécurité, ne
jamais utiliser l'adaptateur CA
sur d'autres systémes.
Pour l'utilisation du moniteur
M u l t i S y n c ® L C D a v e c
l'alimentation CA mondiale de
220-240V, utiliser un cordon
d'alimentation qui correspond à
la tension de l'alimentation
fournie à la prise de courant CA.
Le cordon d'alimentation utilis é
doit être agréé et en conformit é
avec les normes de sécurité de
son pays.
DC Jack
Connecteur
Cordon Secteur
Prise de Courant
3
AC Adaptateur
3.2 Branchement des câbles véhiculant les signaux
Le câble vidéo fourni comporte un connecteur D-SUB-
15P pour les sorties analogiques RVB compatibles VGA
de votre PC. Une unité centrale de type Macintosh peut
être également interfacée à l'aide de l'adaptateur optionnel
Macintosh.
• Le moniteur n'est pas compatible avec un signal de
synchronisation sur le vert qui posséde des impul-
sions d'égalisations.
• Ne pas connecter simultanément un signal d'entrée
avec synchronisation sur le vert et un signal d'entrée
avec synchronisation séparée, il pourrait en résulter
un mauvais fonctionnement du moniteur.
3.2.1 Branchement à tout système compatible IBM
VGA
La Figure 5 montre le branchement du Câble de Signaux
au port Video Graphics Array (VGA) d'un IBM Personal
System /2 ou de tout système compatible VGA.
1. Mettre hors tension le moniteur et le PC.
2. Brancher l'extrémité ordinateur (PC) du Câble de
Signaux au connecteur 15 broches de la carte
contrôleur VGA.
3. Allumer le moniteur, puis seulement ensuite, le unité
centrale.
4. En fin d'utilisation du système, arrêter le PC en pre-
mier, puis seulement ensuite le moniteur.
- 2-7 -
Haut Résolution
Graphique Vidéo Carte
Câble de Signaux
Figure 5
