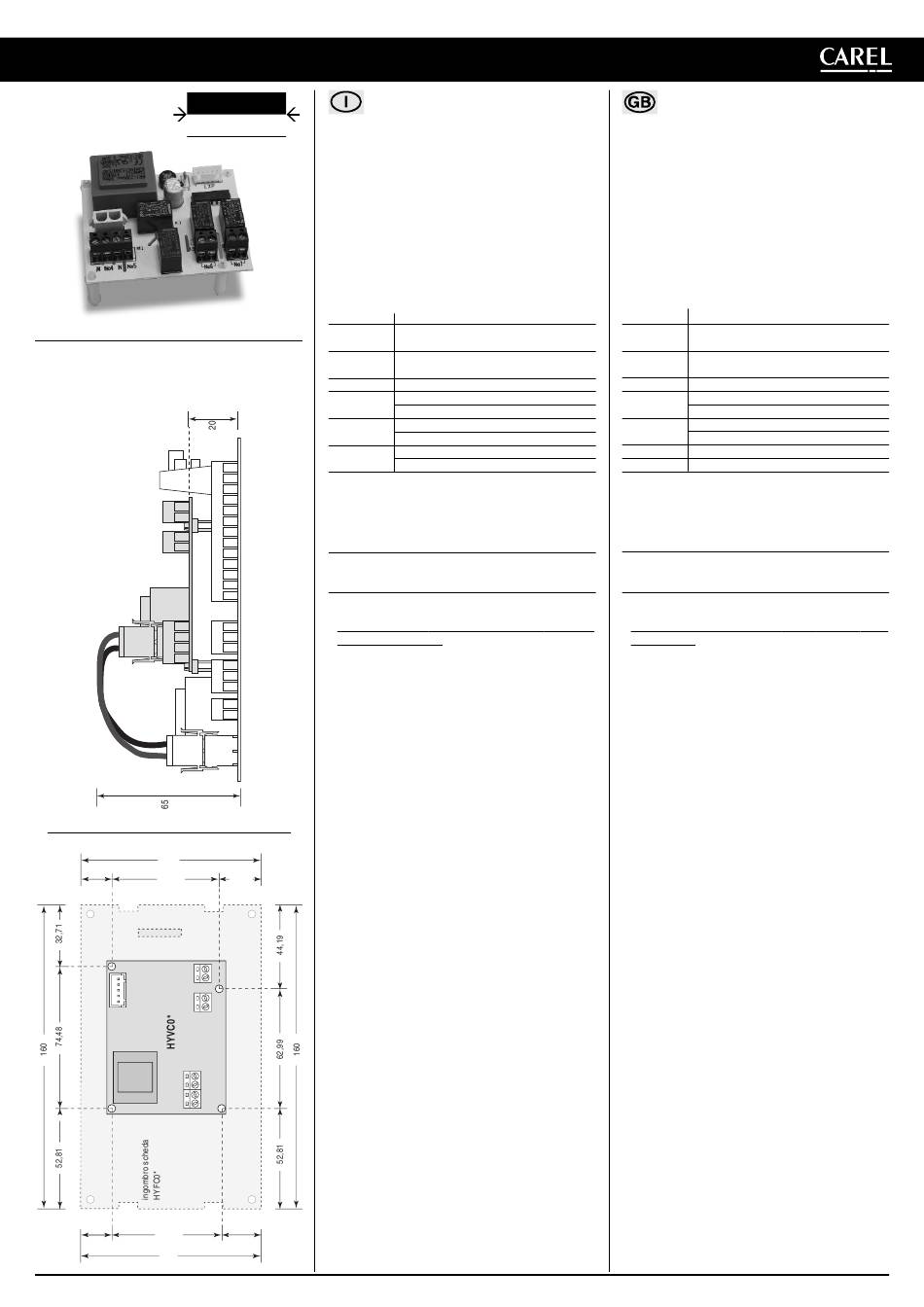

Carel HYVC000R0 Series Quick Start Manual

cod. +050000157 - rel. 1.0 - 08.09.2004
HYVC000R0*

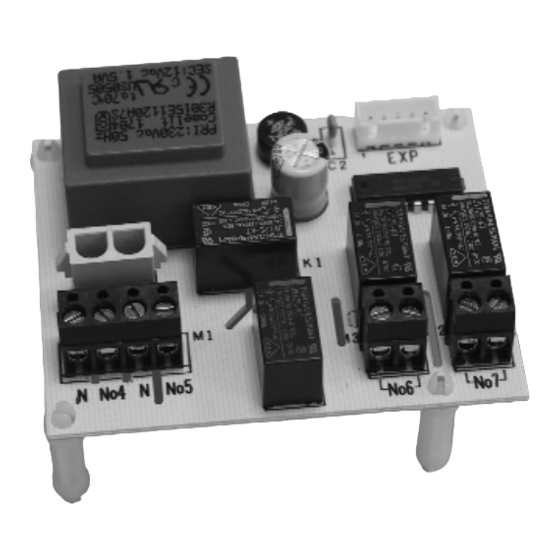

Scheda per controllo elettronico fan coil / Board for fan coil electronic controller
LEGGI E CONSERVA
QUESTE ISTRUZIONI
READ AND SAVE
THESE INSTRUCTIONS
Dimensioni ed ingombri (mm)
GB (mm)
95
16,23
57,90
58,32
16,23
95
Vi ringraziamo per la scelta fatta, sicuri che sarete
soddisfatti del vostro acquisto.
Introduzione
Questo dispositivo permette al controllo elettronico fan coil
(Cod. HYF*******) di gestire i carichi aggiuntivi al ventilatore;
come valvole di spillamento dagli anelli di acqua calda e fredda,
pompa di circolazione, alimentazione del relè esterno per la
resistenza di riscaldamento e le richieste di acqua calda e fredda
al chiller/pompa di calore e caldaia.
Significato dei morsetti
Morsetto Significato
SUPPLY EXP Connettore per l'alimentazione dell'espansione
fan coil (tramite cavo a 2 vie)
EXP Connettore per collegamento dell'espansione
fan coil (tramite cavo a 5 vie)
N Neutro
NO4 Alimentazione elettrovalvola acqua fredda.
Uscita in tensione (L).
NO5 Alimentazione elettrovalvola acqua calda.
Uscita in tensione (L).
NO6 Contatto pulito acqua calda
NO7 Contatto pultio acqua fredda
Nota: per i relè NO 4, 5, 6 e 7 controllare le impostazioni sul
manuale d'uso fan coil.
Lunghezza max. cavi:
uscite in tensione N°4 e N°5: 5 m
uscite digitali NO6 e NO7:
Avvertenze d'installazione
• Effettuare tutte le operazioni di installazione e manutenzione a
macchina non alimentata.
• Adottare precauzioni contro le scariche elettrostatiche nel
maneggiare la scheda (ES braccialetto antistatico).
• In caso di utilizzo di schede di comunicazione seriale l'impiego
dell'uscita N°7 potrebbe essere limitata alla sola bassissima
tensione. Consultare manuale d'uso.
Protezione contro le scosse elettriche
Il sistema composto dalla scheda controllo (HYFC******) e dalle
altre schede opzionali (HYVC000R0*, HYPA******, HYIR******,
HYSC00F0C*, schede seriali pCO, ecc.) costituisce un
dispositivo di comando da incorporare in apparecchiature di tipo
classe I o II. La classe relativa alla protezione contro le scosse
elettriche dipende dalla modalità con cui viene eseguita
l'integrazione del dispositivo di comando nella macchina
realizzata dal costruttore.
La protezione contro i cortocircuiti deve essere garantita dal
20,87
costruttore dell'apparecchiatura in cui il dispositivo di comando
viene integrato o dall'installatore finale.
Interfaccia utente e modifica parametri
Per l'impostazione dei parametri è richiesto l'utilizzo della scheda
fan coil e di uno dei seguenti dispositivi: telecomando, pannello
LCD o scheda seriale.
20,45

Introduction

This device allows the fan coil electronic controller
(Code HYF*******) to control the other loads in addition to the
fan; as bleed valves in the hot and cold water loops, pumps,
power supply to the external relays for the heaters and the hot
and cold water requests to the chiller/heat pump and boiler.

Terminal meaning

Terminal
SUPPLY EXP
EXP
N
NO4
NO5
NO6
NO7
Note: check the setting of the NO relays 4, 5, 6 and 7 in the fan
coil user manual.
Max cable length:
voltage outputs NO4 and NO5: 5 m
digital outputs NO6 and NO7: 30 m (voltage-free contact),
30 m (come contatto pulito),
5 m (come consenso
alimentazione eventuale carico).

Installation guidelines

• All installation and maintenance operations must be carried out
with the unit off.
• Adopt precautions against electrostatic discharges when
handling the board (e.g. antistatic bracelet).
• If using serial communication cards, output No7 may be limited
to very low voltage uses only. Consult the user manual.

Protection against electric shock

The system made up of the control board (HYFC*****) and the
other optional cards (HYVC000R0*, HYPA******, HYIR******,
HYSC00F0C*, pCO serial cards etc..) constitutes a control
device to be incorporated into class I or II units. The class of
protection against electric shock depends on how the control
device is integrated into the unit built by the manufacturer.
Protection against short-circuits must be guaranteed by the
manufacturer of the unit that the control device is integrated into
or by the installer.

User interface and parameter settings

To set the parameters, the fan coil board and one of the following
devices are required: remote control, LCD panel or serial card.
Thank you for having chosen this product. We trust
you will be satisfied with your purchase.
Meaning
Fan coil expansion power supply connector
(2-wire cable)
Connector for the fan coil expansion
(5-wire cable)
Neutral
Cold water solenoid valve power supply.
Voltage output (L).
Hot water solenoid valve power supply.
Voltage output (L).
Hot water voltage-free contact
Cold water voltage-free contact
5 m (to enable power supply to
any loads).
