Bedienungsanleitung
User Manual

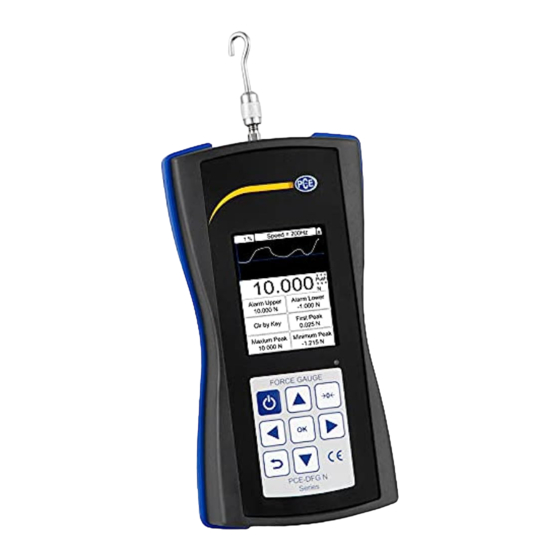

PCE-DFG N Series Digitales Kraftmessgerät ǀ Digital Force Gauge
User manuals in various languages (français,
italiano, español, português, nederlands, türk, polski,
русский, 中文) can be downloaded here:
www.pce-instruments.com
Letzte Änderung / last change: 3 March 2021
V 1.5
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for PCE Instruments DFG N Series
Summary of Contents for PCE Instruments DFG N Series
- Page 1 Bedienungsanleitung User Manual PCE-DFG N Series Digitales Kraftmessgerät ǀ Digital Force Gauge User manuals in various languages (français, italiano, español, português, nederlands, türk, polski, русский, 中文) can be downloaded here: www.pce-instruments.com Letzte Änderung / last change: 3 March 2021 V 1.5...
-
Page 2: Table Of Contents
Funktionstasten ........................ 7 Vorbereitung ..................7 Stromversorgung ......................7 Einstellungen ........................8 Betrieb ....................12 Messen ........................... 12 Instandhaltung ..................13 Lagerung ........................13 Anhang: Kraftmesszellen 1 … 100 kN ..........13 Kontakt ....................13 Entsorgung ..................14 © PCE Instruments... - Page 3 Getting started..................21 Power supply ........................21 Settings .......................... 22 Operation ..................... 26 Measurement ........................26 Maintenance ..................27 Storage ........................... 27 Appendix: load cell (1 … 100 kN) ............27 Warranty ....................27 Disposal ....................28 © PCE Instruments...
-
Page 4: Sicherheitsinformationen
Wenn die Sicherheitshinweise nicht beachtet werden, kann es zur Beschädigung des Gerätes und zu Verletzungen des Bedieners kommen. Für Druckfehler und inhaltliche Irrtümer in dieser Anleitung übernehmen wir keine Haftung. Wir weisen ausdrücklich auf unsere allgemeinen Gewährleistungsbedingungen hin, die Sie in unseren Allgemeinen Geschäftsbedingungen finden. © PCE Instruments... -
Page 5: Spezifikationen
50.000 N / 5 t 100.000 N / 10 t Auflösung 0,002 kN / 2 N 0,005 kN / 5 N 0,01 kN / 10 N Genauigkeit 0,2 % F.S. Maßeinheiten kN, t, klb, MPa Weitere Versionen auf Anfrage © PCE Instruments... -
Page 6: Lieferumfang
1 x Verlängerungsstange inkl. Adapter 1 x Koffer Messgerät 1 x Koffer 1 x Koffer Kraftmesszelle 1 x USB-Kabel 1 x USB-Kabel 1 x Ladegerät 1 x Ladegerät 1 x PC- Software 1 x PC-Software 1 x Bedienungsanleitung 1 x Bedienungsanleitung © PCE Instruments... -
Page 7: Zubehör
Hakenschraube M10 1.000 N (Set: 2 Stück) PCE-C-A-2500N-HB Hakenschraube M12 2.500 N (Set: 2 Stück) PCE-C-A-5000N-HB Hakenschraube M12 5.000 N (Set: 2 Stück) PCE-C-A-10000N-HB Hakenschraube M12 10.000 N (Set: 2 Stück) CAL-PCE-DFG N Kalibrierzertifikat Weiteres Zubehör auf Anfrage © PCE Instruments... -
Page 8: Systembeschreibung
Systembeschreibung Gerät Version mit interner Kraftmesszelle 1 Messwelle 6 Spitzkopfadapter 2 Display 7 Hakenadapter 3 Tastatur 8 Kerbkopfadapter 4 Verlängerungsstange 9 Flachkopfadapter 5 Meißelkopfadapter 10 Adapter Verlängerungsstange Anschlüsse 1 Ein-/Ausgangsschnittstelle 2 USB-Anschluss 3 Ladeanschluss © PCE Instruments... -
Page 9: Display
3 Ausgang Obergrenze 4 Masse Display Im Messmodus 1 Auslastung Speicher 7 Batterieanzeige 2 Messkurve 8 eingestellte Abtastrate 3 Kraftanzeige 9 unterer Alamwert 4 oberer Alarmwert 10 erster Peak 5 Löschbedienung 11 minimaler Peak 6 maximaler Peak © PCE Instruments... -
Page 10: Funktionstasten
Zu häufiges oder zu langes Laden beeinträchtigt die Lebensdauer der Batterie. Bei voller Ladung beträgt die Laufzeit bis zu 10 Stunden. Das Gerät ist auch während des Ladevorgangs funktionsfähig. Die Batterie kann ca. 500-mal aufgeladen werden. © PCE Instruments... -
Page 11: Einstellungen
Hinweis: Je höher die Abtastrate, desto geringer ist die Genauigkeit. Sampling Speed Höhere Abtastraten sind für dynamische Messungen geeignet, während geringere Abtastraten für statische und langsame Messungen geeignet sind. G-Kalibrierung Hier wird die Gravitation am Kalibrierungsort eingegeben. Calibrate Grav © PCE Instruments... - Page 12 Wenn Sie hier „Ein“ ausgewählt haben, kann der externe Schalter eingeschaltet werden und das Kraftmessgerät geht in den Ext. Eingang Kurvenaufnahmemodus. External Input Hinweis: Die Aufnahmedauer hängt von der Abtastrate ab. Aufnahmedauer in Sekunden = Anzahl aufgenommener Daten / Abtastrate © PCE Instruments...
- Page 13 Programme auf dem Computer automatisch die Serial Port Ausgabefunktion. Veränderung: Wenn sich die Messdaten verändern, findet einmalig eine Ausgabe statt. Stabilisierung: Wenn sich das Messergebnis stabilisiert, findet einmalig eine Ausgabe statt. Kontinuierlich: Die Messdaten werden ohne Unterbrechung übertragen. © PCE Instruments...
- Page 14 Hintergrundbeleuchtung ausgeschaltet. Aktuelle U Batterie Hier wird die aktuelle Spannung der Batterie angezeigt. Now Voltage Hier kann das Gerät auf Werkseinstellungen zurückgesetzt werden, Zurücksetzen wenn eine falsche Einstellung vorgenommen wurde oder sonstige Reset Probleme beim Einstellen aufgetreten sind. © PCE Instruments...
-
Page 15: Betrieb
Drücken Sie die Zurück-Taste, um zurück zum Messbildschirm zu gelangen. Um das Gerät auszuschalten, drücken Sie die Ein/Aus-Taste. Entfernen Sie bei der Variante mit externem Sensor ebenjenen und reinigen Sie das Kraftmessgerät. Es wird empfohlen, das Gerät im Originalkoffer aufzubewahren. © PCE Instruments... -
Page 16: Instandhaltung
395 g 20 kN … 50kN 450 g 100 kN 12 t 1700 g Kontakt Bei Fragen, Anregungen oder auch technischen Problemen stehen wir Ihnen gerne zur Verfügung. Die entsprechenden Kontaktinformationen finden Sie am Ende dieser Bedienungsanleitung. © PCE Instruments... -
Page 17: Entsorgung
Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben. WEEE-Reg.-Nr.DE69278128 © PCE Instruments... -
Page 18: Safety Notes
We expressly point to our general guarantee terms which can be found in our general terms of business. If you have any questions please contact PCE Instruments. The contact details can be found at the end of this manual. © PCE Instruments... -
Page 19: Specifications
50,000 N / 5 t 100,000 N / 10 t Resolution 0.002 kN / 2 N 0.005 kN / 5 N 0.01 kN / 10 N Accuracy 0,2 % F.S. Units kN, t, klb, MPa Further versions on request © PCE Instruments... -
Page 20: Delivery Contents
1 x case for the dynamometric cell 1 x USB cable 1 x USB cable 1 x mains adaptor 1 x mains adaptor 1 x software 1 x software 1 x user manual 1 x user manual © PCE Instruments... -
Page 21: Optional Accessories
M10 1,000 N (set: 2 pieces) PCE-C-A-2500N-HB clip bolt M12 2,500 N (set: 2 pieces) PCE-C-A-5000N-HB clip bolt M12 5,000 N (set: 2 pieces) PCE-C-A-10000N-HB clip bolt M12 10,000 N (set: 2 pieces) CAL-PCE-DFG N calibration certificate Further accessories on request © PCE Instruments... -
Page 22: System Description
7 Hook adaptor 3 Keypad 8 Notched head adaptor 4 Extension rod 9 Flat head adaptor 5 Chisel head adaptor 10 Adaptor for extension rod Interfaces 1 Input / output interface 2 USB interface 3 Power connection © PCE Instruments... -
Page 23: Display
1 memory usage 7 battery level indicator 2 measurement curve 8 set sampling rate 3 force value 9 lower alam value 4 upper alarm value 10 first peak 5 clear by key 11 minimum peak 6 maximum peak © PCE Instruments... -
Page 24: Function Keys
Excessively frequent or long-time charging shortens the battery life. When the battery is fully charged, it will last up to 10 hours of continuous use. The device can also be used during charging. The battery can be charged approx. 500 times. © PCE Instruments... -
Page 25: Settings
Enter the gravity at the place of calibration. Calibrate Grav The upper alarm can be set to +/- 9999.9. Alarm Upper You can choose “Within“ (within alarm limit), “Beyond“ (outside alarm Alarm Mode limit), “Fracture“ (overload alarm) or “Off“. © PCE Instruments... - Page 26 If a period between 1 and 60 seconds is selected, the peak value will Peak Hold Time automatically be measured again after the set time has passed. The peak value can also be re-measured by applying the “Arrow Right key or the “Zero Set“ button. © PCE Instruments...
- Page 27 This window shows the serial number of the device which cannot be changed. Here, you can set a value between -99999 and +99999. The range of Capture Trigger values depends on the set unit. This parameter stipulates the © PCE Instruments...
- Page 28 Reset occurred. In this window, you can change the output language. English or Language German can be selected. In this window, you can see the circuit diagram of the input port (see Connection chapter 3.2). © PCE Instruments...
-
Page 29: Operation
Press the Back key to get back to the measurement window. To switch off the device, press the On/Off key. Remove the sensor if you have a device with an external sensor and clean the force gauge. It is recommended to store the device in its original carrying case. © PCE Instruments... -
Page 30: Maintenance
0,7 t 260 g 10 kN 395 g 20 kN … 50kN 450 g 100 kN 12 t 1700 g Warranty You can read our warranty terms in our General Business Terms which you can find here: https://www.pce-instruments.com/english/terms. © PCE Instruments... -
Page 31: Disposal
For countries outside the EU, batteries and devices should be disposed of in accordance with your local waste regulations. If you have any questions, please contact PCE Instruments. © PCE Instruments... - Page 32 © PCE Instruments...
- Page 33 © PCE Instruments...
- Page 34 © PCE Instruments...
- Page 35 PCE Instruments contact information Germany France Spain PCE Deutschland GmbH PCE Instruments France EURL PCE Ibérica S.L. Im Langel 4 23, rue de Strasbourg Calle Mayor, 53 D-59872 Meschede 67250 Soultz-Sous-Forets 02500 Tobarra (Albacete) Deutschland France España Tel.: +49 (0) 2903 976 99 0 Téléphone: +33 (0) 972 3537 17...
- Page 36 User manuals in various languages (français, italiano, español, português, nederlands, türk, polski, русский, 中文) can be downloaded here: www.pce-instruments.com Specifications are subject to change without notice. © PCE Instruments...
