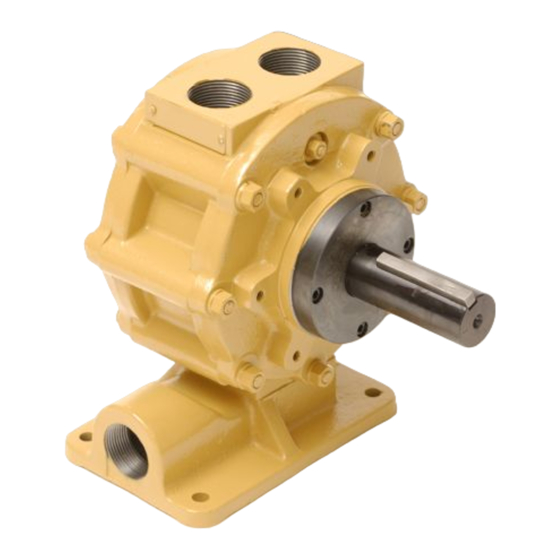

REVERSIBLE MULTI-VANE® Motors
M0V075 Series
Operation and Maintenance
Information
EN
Operation and Maintenance Information
ZH
操作和维护信息
Save These Instructions
Form P6047
Edition 8
December 2008
CCN: 03524998
Advertisement
Table of Contents
Related Manuals for Ingersoll-Rand REVERSIBLE MULTI-VANE M0V075 Series
Summary of Contents for Ingersoll-Rand REVERSIBLE MULTI-VANE M0V075 Series
- Page 1 Form P6047 Edition 8 December 2008 CCN: 03524998 REVERSIBLE MULTI-VANE® Motors M0V075 Series Operation and Maintenance Information Operation and Maintenance Information 操作和维护信息 Save These Instructions...
- Page 2 WARNING General Product Safety Information ■ Read and understand this manual before operating this product. ■ It is your responsibility to make this safety information available to others that will operate this product. ■ Failure to observe the following warnings could result in injury. WARNING •...
- Page 3 Lubrication We recommend using an Ingersoll Rand No. C31-08-G00 Filter-Regulator-Lubricator Unit. These units have 1-1/4” pipe tap inlet and outlet. The Lubricator has a 26 oz. (768 ml) oil capacity. Larger capacity units may be used, but do not use a unit having less than a 1-1/4” pipe tap inlet and outlet. Ingersoll Rand No.
- Page 4 通用产品安全信息 ■ 操作本产品前请阅读并理解本手册。 ■ 您有责任为其他操作该产品的人员提供本安全信息。 ■ 不按照以下警告进行操作将可能导致人员受伤。 • 请始终按照美国国家标准学会便携式气动工具安全标准 (ANSI B186.1) 操作、检查和维护该马达。 • 为确保使用安全并达到最佳性能和零部件的最长使用寿命，在操作马达时，进口处的气压应为 90 psig (6.2bar/620kPa), 气源软管规格为 1-3/8” (34.9mm)。 • 请务必在安装、拆卸或调节马达零件或进行任何维修之前关闭气源并断开气源软管。 • 切勿使用损坏、磨损或老化的空气软管及其连接件。 • 保持手、宽松衣服、长发远离马达旋转端。 • 在操作或维修本产品的过程中，务必戴上防护眼镜。 • 在操作本马达的过程中，务必戴上听力保护装置。 • 请留心和注意马达在启动和操作过程中出现的异常运转变化。 • 节流阀松开后马达轴仍会持续短暂旋转。 • 请勿使用易燃易爆液体如煤油、柴油或喷气机燃料润滑马达。 • 请勿撕掉任何标签。 请更换任何受损的标签。 请使用 Ingersoll Rand 推荐配件。 •...
- Page 5 润滑 我们建议使用 Ingersoll Rand C31-08-G00 号过滤调节润滑器装 置。 这些装置有 1-1/4” 管活栓进口和出口。 该润滑器的容量为 26 盎 Ingersoll Rand 28 号 Ingersoll Rand 50 号 司（768 毫升）。 可以使用更大容量的装置，切忌使用进口和出 口管活栓小于1-1/4” 的系统。 当拆卸马达进行修理或维护时，应 我们建议在供气管线中使用空气管路润滑器。 将该装置尽可能靠 使用推荐的润滑脂对马达后转子轴承和前转子轴承进行润滑。 近工具连接。 操作 当这些马达在使用时要求配备可逆转马达时， 当应用时要求配备不可逆转马达时，可在供气管线中使用一个 2 必须按照原理图 TPB 256 所示，在供气管线中使用一个 4 通节流 通阀。在任一情况下，阀出口和进口尺寸必须相等，若其中一个...
- Page 6 M0V075 Series Motor Exploded Diagram (Dwg. TPA453-3 ) 03524998_ed8...
- Page 7 M0V075 Series Motor Parts List Item Part Description Part Number Item Part Description Part Number Fronthead M0V050AA-240 Large Dowel Bolt M0V075AA-99 Fronthead Cap Assembly M0V050AA-A378 Dowel Bolt Plain Washer (2) B12-265 Rotor Shaft Seal FM-508 Dowel Bolt Lock Washer 10BM-67 Dowel Bolt Nut (1/4 -28 thd.) T06-139 Fronthead Cap Retaining Screw (4)
- Page 8 www.irtools.com © 2008 Ingersoll Rand Company...
