HPI Racing FORMULA TEN Instruction Manual page 27

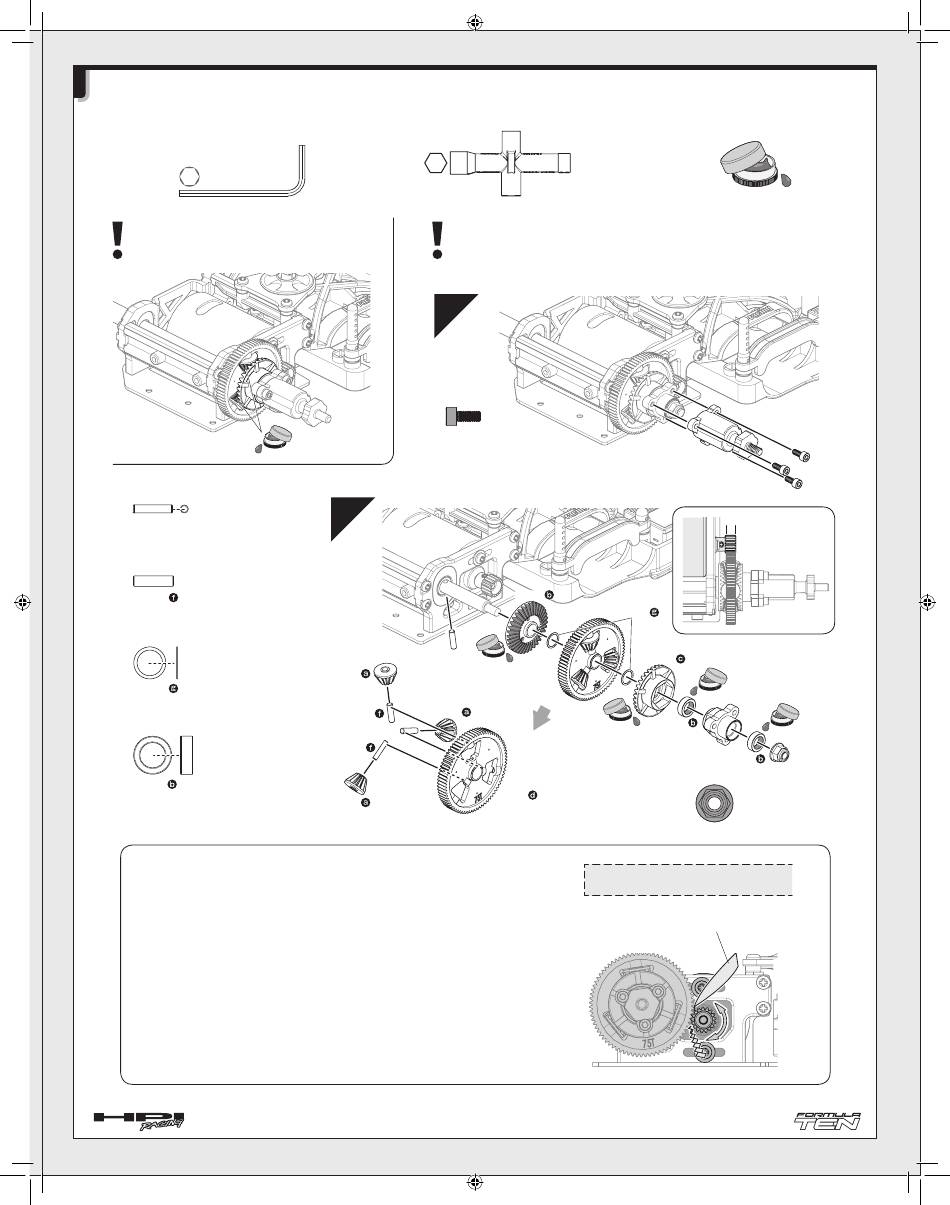

Pinion And Diff Gear Maintenance.
Wartung des Ritzels und des Kegeldifferentials
Allen Wrench
Inbusschlüssel
六角扳手
六角レンチ
Z904
2
2.0mm
mm
Add lube occasionally.
Gelegentlich fetten.
定期添加润滑油。
分解しないまま定期的にグリスを塗ります。 1.5
mm
Z264
Pin 2x10mm Silver
Stift 2x10mm Silber
插销 2x10mm 银
ピン 2x10mm
102822
Spur Gear / Diff Gear Set (75T/87T/48P)
Hauptzahnrad/diff Kegelrad Set (Formula Ten)
大齿/差速齿组件(75T/87T/48P)
スパーギア/デフギアセッ ト (75T/87T/48P)
102822
Spur Gear / Diff Gear Set (75T/87T/48P)
Hauptzahnrad/diff Kegelrad Set (Formula Ten)
大齿/差速齿组件(75T/87T/48P)
スパーギア/デフギアセッ ト (75T/87T/48P)
102823
Plastic Bushing 1/4X3/8"
Plastiklager 1/4X3/8"
塑料轴套 1/4X3/8"
プラブッシュ 1/4X3/8"
Proper Spur Gear Mesh
Korrektes Ritzelspiel
齿间距的调整
バックラッシュの調節
Set gear mesh by adjusting motor mount position.
To get a perfect gear mesh, place a piece of paper between the gears and tighten the engine
mount screws.
Adjust motor position for smooth gear mesh.
Stellen Sie das Spiel ein, indem Sie die Motorposition verändern.
Um das Spiel optimal einzustellen, schieben Sie einen Streifen Papier zwischen die Zahn-
räder und ziehen Sie dann die Motorschrauben an.
Achten Sie auf korrektes Ritzelspiel.
移动马达座的位置来获得正确的齿间距。将一张纸条（见本页
底部）塞入大齿与离合齿之间，然后将马达座向大齿方向靠紧。
上紧马达座螺丝，取出纸条。不正确的齿间距将会损坏齿轮。
モーターの位置を移動させてギアが軽く回るように調整します。
スパーギアとピニオンギヤの間に紙片をはさみモーターを固定すると適切なバックラッシュが設定できます。
バックラッシュを適切に調整しないとギアが破損する場合があります。
马达齿和差速齿的保养
ピニオンギヤ、デフギヤのメンテナンス
Z950
Cross Wrench
Kreuzschlüssel
十字套筒
7
ミニクロスレンチ
mm
If the differential gears do not spin freely, check for debris and rebuild as necessary.
Wenn die Differential-Kegelräder sich nicht frei drehen lassen, schauen Sie nach Ver-
schmutzungen und warten Sie das Differential falls nötig.
请在不能顺畅的转动或者混入灰尘、石头、沙子时拆解保养。
動きがスムーズでない、またはホコリ、石、砂が混入している場合は、メンテナンスをしてください。
1
Z420
Z156 Cap Head Screw M2.6x6mm
Inbusschraube M2.6x6 Schwarz
杯头螺丝 M2.6x6mm
キャ ップネジ M2.6x6mm
2
Z264
102822
102822
102822
102822
102822
27
Z156
Gray Differential Lube
Graues Differentialfett
灰色差速润滑油
デフグリス（ダーク）
102822
102822
102822
Z156
102823
Z156
102822
Paper for Gear Mesh
Paper for Gear Mesh
Papier zum Einstellen des Ritzelspiels.
调节用纸条
バックラッシュ調整紙
102829
Z420
Z156
Z156
102828
Z684
102823
Z684
Flanged Lock Nut M4
Stoppmutter M4
法兰防松螺母 M4
フランジロックナッ ト M4
Z684
Flanged Lock Nut M4
Stoppmutter M4
Écrou de blocage M4
フランジロックナッ ト M4
