HPI Racing FORMULA TEN Instruction Manual page 20

x4
Z684
Flanged Lock Nut M4
Stoppmutter M4
法兰防松螺母 M4
フランジロックナッ ト M4
x2
Z264
Pin 2x10mm Silver
Stift 2x10mm Silber
插销 2x10mm 银
ピン 2x10mm
Z684
102821
Z264
17

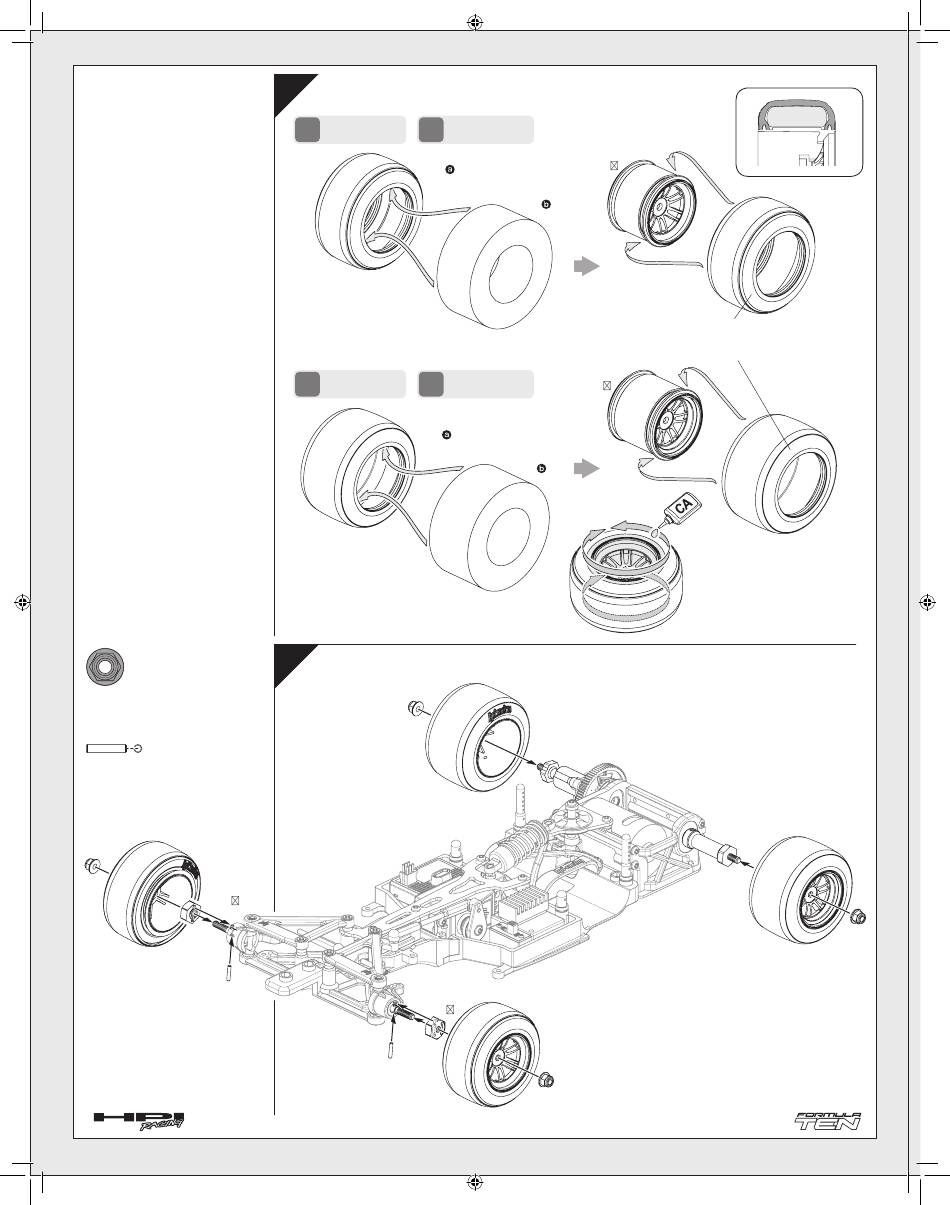

Tire Assembly.
Zusammenbau der Räder
F 2
Front Make 2
前 x
Vorne 2 Stück
前
102836
R 2
Rear Make 2
后
x
Hinten 2 Stück
後
102837
18
Tire Installation.
轮胎的安装
Montage der Räder
タイヤの取り付け
Z684
102821
Z264
D
轮胎的组装
タイヤの組み立て
两个
2個作ります
102824
102836
D
SECTION D-D
SCALE 1 : 1
Logo should face towards car (inside position)
E
Das Logo sollte zum Auto (nach innen) zeigen.
轮胎表面的Logo应朝向内侧
ロゴを内側にして組み立ててください。
两个
102824
2個作ります
102837
E
Z684
20
SECTION E-E
Glue tire to wheel
Kleben Sie den Reifen fest.
SCALE 1 : 1 用瞬间胶将轮胎和轮毂沾起来。
瞬間接着剤でタイヤとホイールを接着します。
Z684
