HPI Racing FORMULA TEN Instruction Manual page 18

x1
Z700
Set Screw M3x3mm
Madenschraube M3x3mm
机米 M3x3mm
イモネジM3x3mm
x2
B010
Ball Bearing 1/4x3/8 In. Flanged
Kugellager Mit Flansch 1/4x3/8 In.
轴承 1/8 X3/8 法兰
ベアリング1/4x3/8 In. (フランジ)
x1
102830
Aluminum Wheel Hub Left (Orange)
Aluminium Radtraeger Links (Orange/
Formula Ten)
铝合金轮轴 左 (橘色）
アルミホイールレフ トハブ(オレンジ)
These are good for adjusting ride height for
optional rubber tires with different diameters
or for foam tires as they wear.
Zum Einstellern der Bodenfreiheit bei
Verwendung von optional erhältlichen Gum-
mireifen oder wenn die Moosgummireifen im
Durchmesser kleiner werden.
使用不同直径的轮胎或海绵胎时，可以配合５种
不同的车高来设定。
タイヤ外径に合わせて5種類の車高から調整出来ます。
x1
Z150
Antenna Cap
Antennenkappe
天线帽
アンテナキャ ップ
x2
6163
6163
Servo Tape 20x100mm
Servo Tape 20x100mm
Doppelseitiges Klebeband 20x100mm
Doppelseitiges Klebeband 20x100mm
Double face 20x100mm
双面胶 20x100mm
両面テープ 20x100mm
両面テープ 20x100mm
x2
6132
Plastic Strap (Small/black)
Kabelbinder (Klein/schwarz)
尼龙扎带 (小/黑）
ナイロンス トラップ小ブラック
Organize your wiring with Plastic Strap.
Verlegen Sie die Kabel mithilfe von Kabel-
bindern.
用尼龙扎带整齐地布线。
コード類をリンク類に干渉しないよう、きれいに束ね
ましょう。

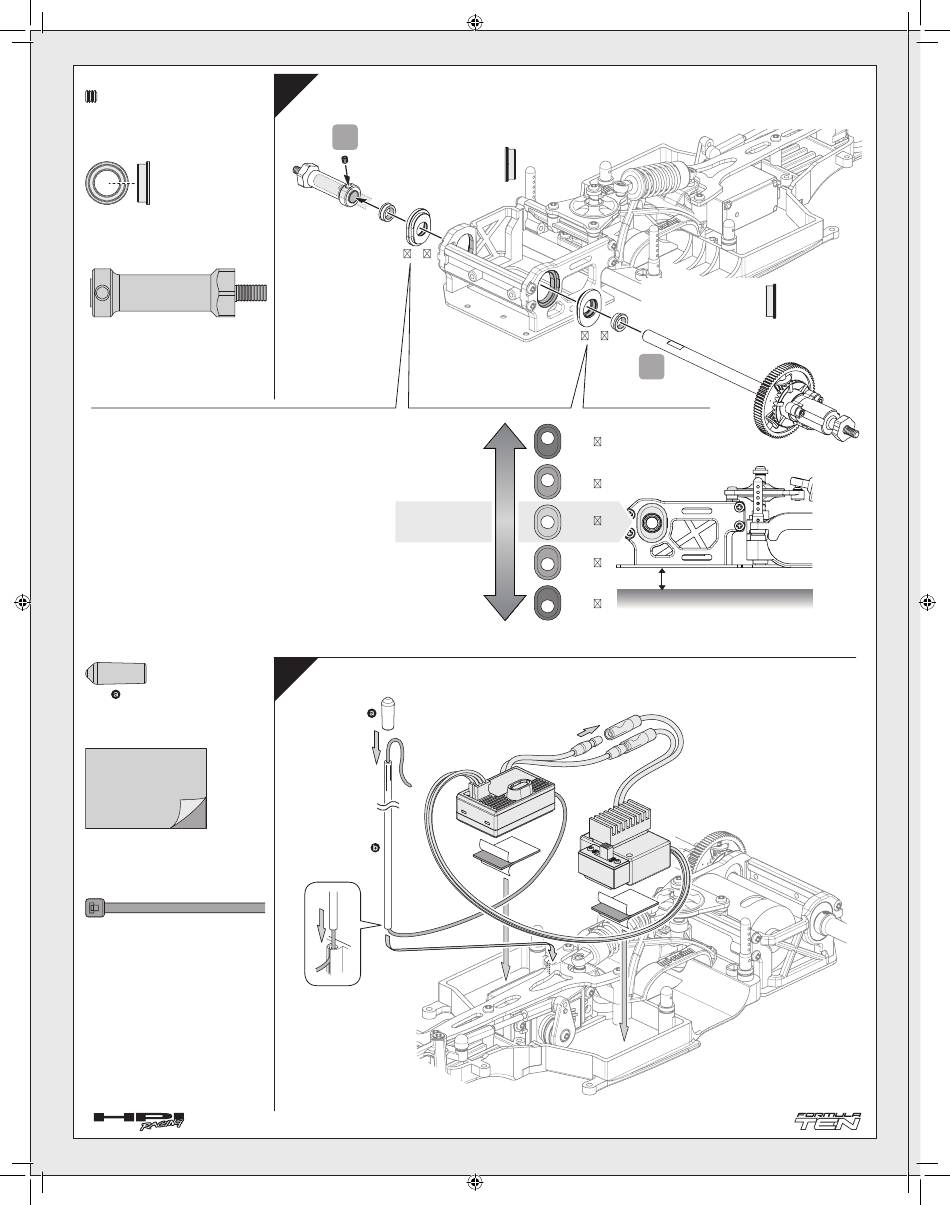

14 Rear Axle Installation.
Montage Der Hinterachse
STEP
2
Note Direction
Z700
Richtung Beachten.
注意方向.
向きに注意
B010
102830
. I n
e i d b r a c e u
〜
102818
Low ride height
Geringe Bodenfreiheit
车身 低
車高 低い
Standard position.
Standard Position
标准设定
基準位置
High ride height
Große Bodenfreiheit
车身 高
車高 高い
15
Radio Installation.
遥控设备的安装
Einbau der Elektronik
Ｒ/Ｃメカの取り付け
Z150
Z150 6163
Antenna
Antenne
天线
アンテナ
后轮轴的安装
リアアクスルの取り付け
0 1 0 B
d e g n a F l . I n 8 3 / x 4 1 / g i n a r e B l a l B
8 3 / x 4 1 / h c s n a F l i t M e r g l a e l g u K
o p e d 8 e 3 / X 8 1 / l l e b i a n t e m e u l o R
) ジ ン ラ フ ( n . I 8 / 3 x 4 / 1 グ ン リ ア ベ
B010
〜
102818
102818
102818
102818
102818
102818
Receiver
Empfänger
接收机
受信機
6163
18
Note Direction
Richtung Beachten.
注意方向.
向きに注意
B010
Ball Bearing 1/4x3/8 In. Flanged
Kugellager Mit Flansch 1/4x3/8 In.
Roulement a bille 1/8 X3/8e de pouce a bride
ベアリング1/4x3/8 In. (フランジ)
STEP
1
6.5mm
Electronic Speed Control (ESC)
Elektronischer Fahrtenregler (ESC)
电调 (ESC)
スピードコントローラー(ESC)
