HPI Racing FORMULA TEN Instruction Manual page 19

x2
102849
Button Head Screw M3x10mm
Inbus-flachkopfschraube M3x10mm
圆头螺丝 M3x10mm
ナベネジ M3x10mm
x1
Z700
Set Screw M3x3mm
Madenschraube M3x3mm
机米 M3x3mm
イモネジM3x3mm
x2
Z224
Washer M3x8mm
Unterlagscheibe M3x8mm
垫圈 M3x8mm 黑
ワッシャーM3x8mm
x1
6917
Pinion Gear 17 Tooth (48 Pitch)
Ritzel 17z 48dp
马达齿 17 T ( 48 P )
ピニオンギア 17T (48P)

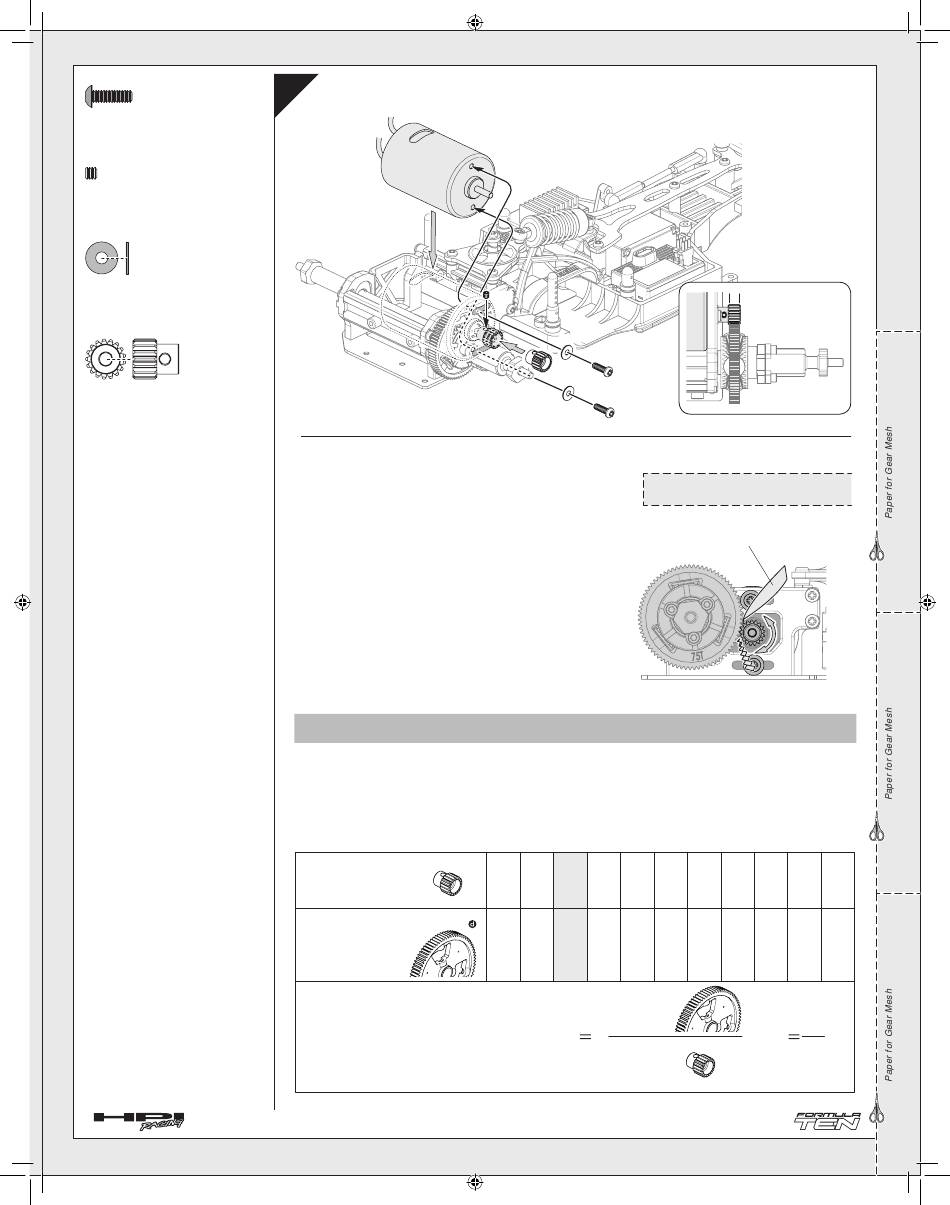

16
Motor Installation.
马达的安装
Motor Einbau
モーターの取り付け
Proper Spur Gear Mesh.
Korrektes Ritzelspiel
齿间距的调整
バックラッシュの調節
Adjust the motor position to get proper gear mesh.
To get a perfect gear mesh, place a piece of paper between the
gears and tighten the motor mount screws.
The spur gear may be damaged if the gear mesh is wrong.
Wählen Sie die Motorposition so, dass das Ritzelspiel korrekt ist.
Um das Ritzelspiel richtig einzustellen, klemmen Sie ein Stück
Papier zwischen die Zahnräder und ziehen Sie die Motorschrau-
ben an. Das Hauptzahnrad kann durch falsches Spiel beschädigt
werden.
移动马达座的位置来获得正确的齿间距。将一张纸条（见本页
底部）塞入大齿与离合齿之间，然后将马达座向大齿方向靠紧。
上紧马达座螺丝，取出纸条。不正确的齿间距将会损坏齿轮。
モーターの位置を移動させてギアが軽く回るように調整します。
スパーギアとピニオンギヤの間に紙片をはさみモーターを固定すると適切な
バックラッシュが設定できます。
バックラッシュを適切に調整しないとギアが破損する場合があります。
Gear Ratio
齿轮比
Getriebeübersetzung ギアレシオ
Adjust gear ratio to suit motor and running conditions.
Wählen Sie eine zum Motor und zur Strecke passende Übersetzung.
根据马达和行走条件来选择合适的齿轮比。
モーター、走行条件等に合わせてギアレシオを調整します。
You can change your gear ratio by using optional pinions ranging from 15T to 25T.
Sie können die Übersetzung mit optional erhältlichen Ritzeln zwischen 15Z und 25Z anpassen.
有１５Ｔ到２５Ｔ的马达齿可供选择使用。
ピニオンギヤは15〜25Ｔまでが使用可能範囲となっております。
Pinion Gear
48 Pitch
Ritzel
48 dp
48 P
马达齿
48ピッチ
ピニオンギヤ
75
Spur Gear
T
102822
Hauptzahnrad
大齿
スパーギア 48 Pitch
48 dp
48 P
48ピッチ
Formula
Formula
计算公式
Gear Ratio
計算式
Getriebeübersetzung
齿轮比
ギアレシオ
.05 (540) Type Electric Motor
540er Elektromotor
05 (540)规格的马达
540サイズモーター
Z700
Z224
102849
6917
102849
Z224
Paper for Gear Mesh
Papier zum Einstellen des Ritzelspiels.
调节用纸条
バックラッシュ調整紙
15 16 17 18 19
T T T T T
6915 6916 6917 6918 6919
5.00 4.69 4.41 4.17 3.95
Std.
标准
Std.
標準
Spur Gear
Hauptzahnrad
大齿
スパーギア
Pinion Gear
Ritzel
马达齿
ピニオンギヤ
19
Paper for Gear Mesh
20 21 22 23 24 25
T T T T T
6920 6921 6922 6923
6924 6925
3.75 3.57 3.41 3.26 3.13 3.00
( )
75
4.41
17
T
