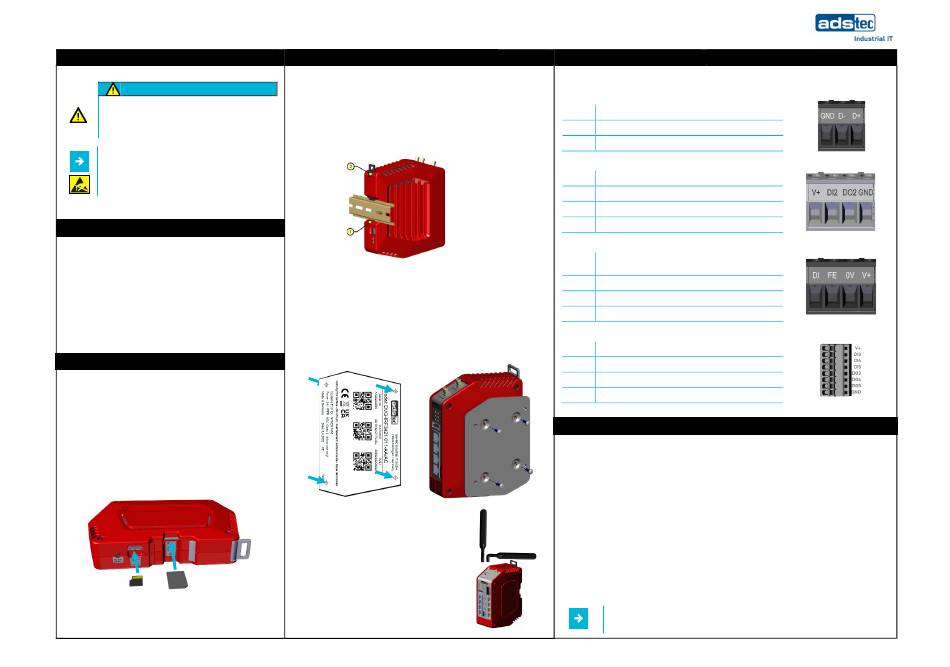

adstec IRF3000 Series Quick Start Manual

Schnellstartanleitung IRF3000 Serie
1. Sicherheit
ACHTUNG
Personen- und Sachschäden durch unsachgemäße
Handhabung
Montage- und Servicearbeiten am Gerät sind nur in
gesichertem und spannungsfreiem Zustand erlaubt!
Hinweis:
Achten Sie bei der Handhabung elektrostatisch
gefährdeter Bauteile auf die relevanten
Sicherheitsmaßnahmen gemäß DIN EN 61340-5-1/-2.
2. Lieferumfang
1 x Industrial Router & Firewall Typ IRF3xxx
1 x 4-poliger Stecker für Spannungsversorgung
1 x 3-poliger Stecker für Modbus-RTU
1 x 4-poliger Stecker (grau) für digitale E/As Nr. 2
Nur bei IRF38: 1 x 8-poliger Stecker für digitale E/As Nr. 3...5
1 x Schnellstartanleitung (dieses Dokument)
Optional: 2 x Mobilfunkantenne
Optionales Zubehör: 1 x VESA-Adapterplatte
3. Optional: SIM-Karte / Smartcard / microSD einlegen
Verwendet werden können SIM-Karten und Smartcards (SC) im
Format ID-000 gemäß ISO 7816 (25x15 mm).
Die SIM-Karte für den Mobilfunk muss im unteren Steckplatz (SIM1)
gesteckt werden.
Die Smartcard ist für ein Backup der Konfigurationsdaten oder für
die Verbindung zu Big-LinX vorgesehen und muss im oberen
Steckplatz (SC/SIM2) gesteckt werden.
In den linken Steckplatz können Sie eine microSD-Karte mit bis zu
2048 GB als Speichererweiterung stecken.
• Stecken Sie die Karten jeweils in der gezeigten Ausrichtung:
DZ-HAND-91096-0/A 2022-06-21
4. Montage
4.1 An Hutschiene anbringen
1. Setzen Sie die IRF von unten schräg an der Hutschiene an (1).
2. Ziehen Sie die Hutschienenverriegelung (2) mit einem Schraubendreher nach
oben, drücken das Gerät oben an die Hutschiene und entfernen den
Schraubendreher.
3. Die Hutschienenverriegelung springt in ihre Ausgangsposition zurück.
4. Überprüfen Sie den Sitz der IRF an der Hutschiene.
4.2 Von Hutschiene lösen
Um die IRF von der Hutschiene zu lösen, ziehen Sie die Hutschienen-
verriegelung (2) mit einem Schraubendreher nach oben und kippen das Gerät
nach schräg unten weg.
4.3 Optionales Zubehör: VESA-Adapterplatte anschrauben
Die Halteplatte mit den mitgelieferten Schrauben direkt auf das Geräteetikett
schrauben. Die Positionen der Schraublöcher sind mit Zielkreuzen (
Etikett gekennzeichnet.
4.4 Optional: Antennen anbringen
Schrauben Sie die Mobilfunkantennen direkt oder
über ein SMA-Verlängerungskabel auf die
Antennenanschlüsse (WWAN AUX/MAIN).
Nur IRF38xx: GNSS = Anschluss für eine GPS-Antenne
v1.0
5. Installation
5.1 Modbus-RTU (RS-485) (galvanisch getrennt)
Elektrische Busbelastung: 1/8 Einheit (Unit load), Impedanz: 96 kΩ).
GND Bezugspotenzial (Common) für die Datensignale
D- Invertiertes Datensignal
D+ Nicht-invertiertes Datensignal
5.2 Digitale E/A Nr. 2 (galvanisch getrennt)
V+ Spannungsversorgung +24 VDC ± 20 %
DI2 Digitaler Eingang Nr. 2
DO2 Digitaler Ausgang Nr. 2, max. 0,5 A
GND Bezugspotenzial
5.3 Spannungsversorgung des Geräts und DI Nr. 1
Digitaler Eingang Nr. 1: +24 VDC ± 20 %
DI
Bezugspotenzial ist 0V des Geräts
FE Funktionserde (erforderlich für EMV)
0V Bezugspotenzial
⌖
V+ Versorgungsspannung +24 VDC ± 20 %
5.4 Nur IRF38xx: Digitale E/As 3...5 (galvanisch getrennt)
V+ Versorgungsspannung +10...30 VDC
) auf dem
DIx Digitaler Eingang Nr. 3...5
DOx Digitaler Ausgang Nr. 3...5, zusammen max. 1,5 A
GND Bezugspotenzial
6. Erstinbetriebnahme
6.1 IRF an einen PC anschließen
Für die Erstinbetriebnahme muss das Gerät an einen PC angeschlossen werden.
Verbinden Sie den Anschluss ETH1 der IRF mithilfe eines Patchkabels mit Ihrem PC.
6.2 Konfiguration des LAN-Netzwerkadapters Ihres PCs
Öffnen Sie die Eigenschaften-Karte des verwendeten Netzwerkadapters und tragen Folgendes ein:
IP-Adresse: 192.168.0.100
Die letzte Zahl der IP-Adresse muss eine Zahl zwischen 1 und 253 sein, z.B. „100".
6.3 Aufruf des Webinterface der IRF
Um das Webinterface des Geräts zu öffnen, starten Sie Ihren Web-Browser.
Geben Sie folgende IP-Adresse in die Adresszeile des Browsers ein:
http://192.168.0.254
Bestätigen Sie Ihre Eingabe. Geben Sie die Default-Zugangsdaten ein:
Benutzername: admin Passwort: admin
Das Webinterface des Geräts öffnet sich. Folgen Sie den Anweisungen des Inbetriebnahme-Assistenten.
Weitere Informationen sowie Zubehör finden Sie auf unserer Website
www.ads-tec.com
© ads-tec Industrial IT GmbH • Heinrich-Hertz-Str. 1 • 72622 Nürtingen • Germany
Subnetzmaske: 255.255.255.0
