Posa dei cavi
I cavi di comando dei sensori si devono posare separatamente o schermati dai cavi di potenza, nei
casi estremi i picchi di tensione induttivi possono infatti distruggere i sensori nonostante il circuito di
protezione integrato. Soprattutto per linee di cavi di oltre 5 m di lunghezza si consiglia di utilizzare cavi
schermati o linee intrecciate.
Evitare l'accensione diretta di lampadine a incandescenza, poiché la corrente a freddo nel momento di
accensione è notevolmente superiore alla corrente nominale, attivando così la protezione da cortocircu-
ito integrata e distruggendo nei casi estremi gli stadi finali dei sensori.
I dispositivi con elevata intensità del campo ravvicinato, p. es. gli apparecchi radio vocali ad alta
potenza o fonti di disturbo nel campo di frequenza inferiore, p. es. i trasmettitori a onde lunghe, medie e
corte, non si devono utilizzare nelle immediate vicinanze dei sensori; si possono intraprendere ulteriori
provvedimenti per eliminare segnali errati.
Collegamento dei poli
4 3
1 2
Grafico EasyTeach
Grafico Teach-Chart
Uscita A1 = normalmente aperto /
Uscita A2 = normalmente chiuso
Funzione di commutazione delle uscite
Presa libera
Posizionare sul fondo del contenitore
Pronto per l'uso
Rilevamento delle perdite
Cambio di posizione
20

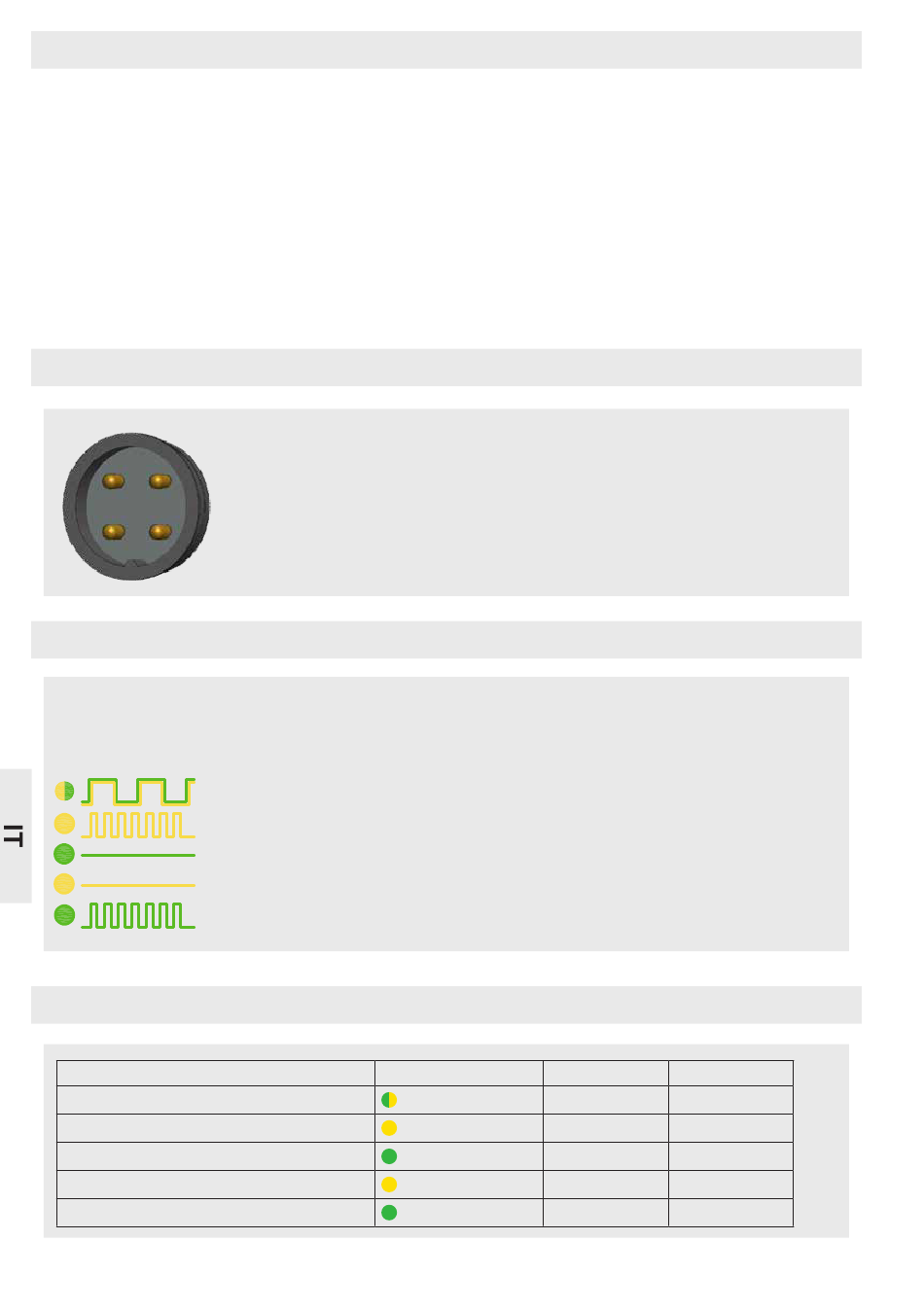

Assegnazione dei poli per i sensori collegabili (vista dall'alto)
Le grafico EasyTeach sono utilizzate per la navigazione ottica
del menu. Essi illustrano il comportamento lampeggiante del
LED
Senza sensore, pronto per la regolazione automatica
Il sensore è in fase di regolazione (posizionamento del sensore sul fondo di un contenitore).
Area di lavoro, sensore attivo
Il sensore rileva le perdite
Il sensore presenta una leggera deviazione della sua posizione, ad esempio è inclinato.
LED Uscita A1
lampeggia / 1 Hz bassa
lampeggia / 5 Hz bassa
alto
alto
lampeggia / 2 Hz bassa
Uscita A2
alto
alto
alto
bassa
alto
