Colocación de los cables
Los cables de conexión de los sensores deben ser tendidos por separado o apantallados de los ca-
bles de corriente principales, ya que las puntas de corriente inductiva podrían destruir a los sensores
en casos extremos, a pesar de llevar circuitos protectores incorporados. Especialmente en las líneas
superiores a 5 m se recomienda el uso de cables apantallados o de líneas trenzadas.
Los elementos emisores de radiofrecuencia, p.ej. los radio teléfonos de alta potencia, o fuentes de
ruido en la banda de baja frecuencia, por ejemplo, transmisores de onda corta, media o larga, no deben
colocarse cerca de los sensores; en caso contrario deben tomarse medidas adicionales para eliminar
señales de error.

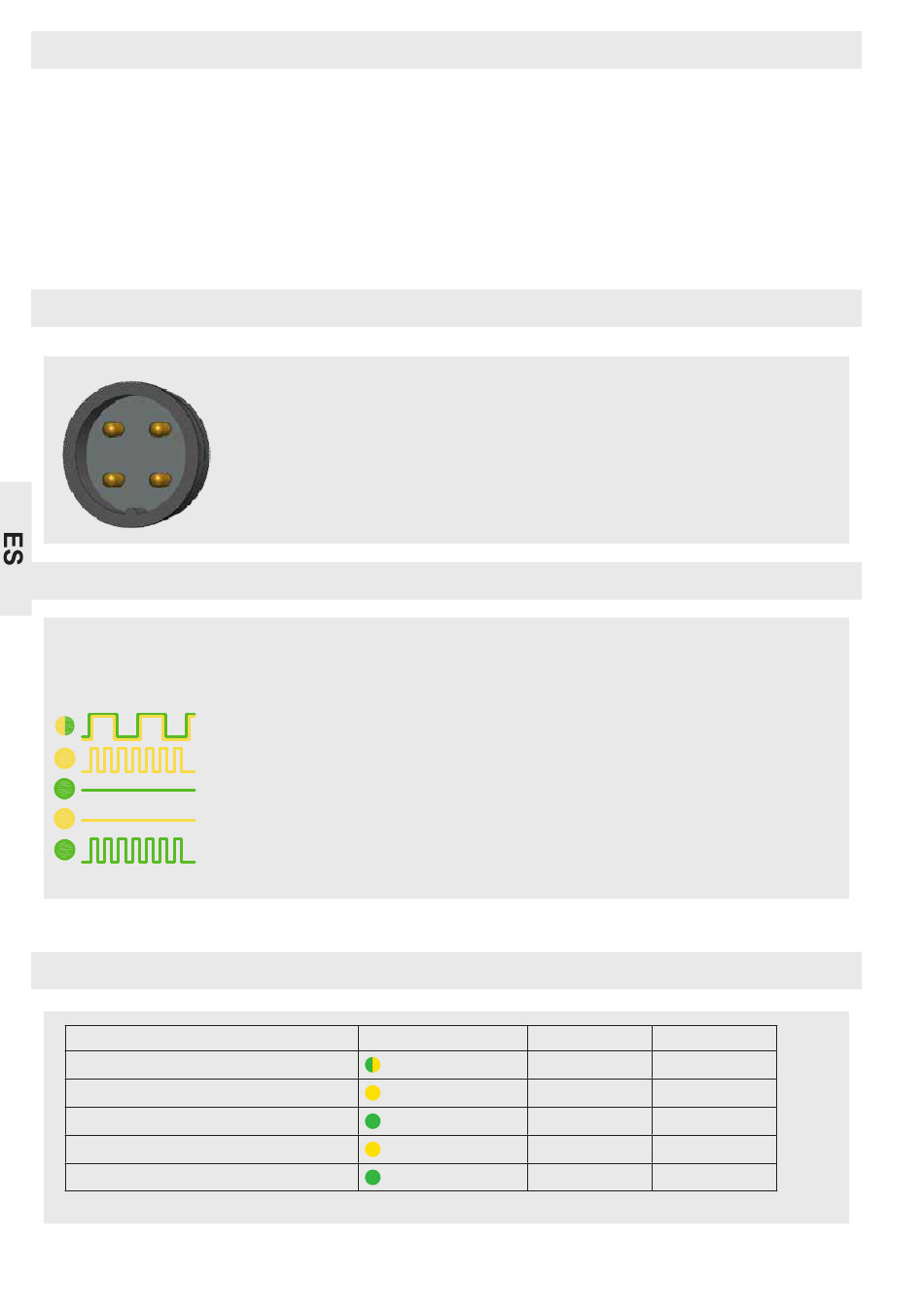

Asignación de pines
4 3
1 2
Gráfico EasyTeach
Gráfico EasyTeach
Salida A1 = normalmente abierto /
Salida A2 = normalmente cerrado
Función de conmutación de las salidas
Sujeción libre
Colocar en el fondo del recipiente
Listo para su uso
Detección de fugas
Cambio de posición
12
Asignación de pines para sensores enchufables (vista desde arriba)
El gráfico EasyTeach se utiliza para a navegación por menús
ópticos. Ilustran el comportamiento intermitente del LED.
Sin sensores, listo para el ajuste automático
El sensor está en fase de ajuste (colocación del sensor en el fondo del contenedor).
Área de trabajo, sensor activo
El sensor detecta fugas
El sensor tiene una ligera desviación de su posición, por ejemplo, el sensor está inclinado
LED Salida A1
baja
parpadea / 1 Hz
baja
parpadea / 5 Hz
alta
alta
baja
parpadea / 2 Hz
Salida A2
alta
alta
alta
baja
alta
