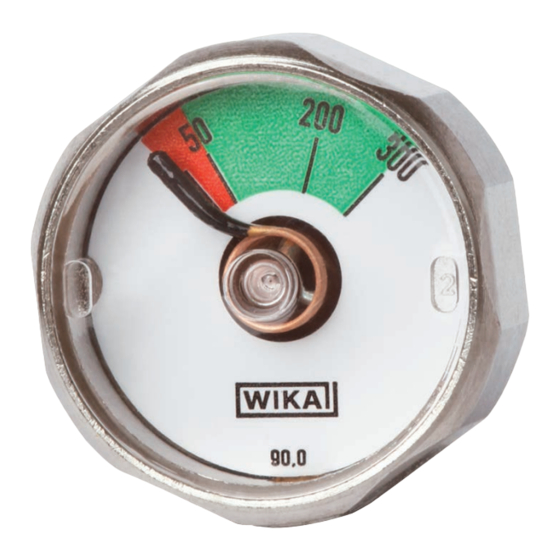

Pressure gauges DirectDrive version,
model 116.18.02x, miniature nominal sizes
model 116.18.02x, miniature nominal sizes
Druckmessgeräte DirectDrive-Ausführung,
Typ 116.18.02x, Miniatur-Nenngrößen
Manomètres version DirectDrive,
type 116.18.02x, diamètres miniatures
Manómetros versión DirectDrive,
modelo 116.18.02x, diámetros nominales en miniatura
Operating instructions
Betriebsanleitung
Mode d'emploi
Manual de instrucciones
Model 116.18.02x
EN
DE
FR
ES

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 116.18.02 Series and is the answer not in the manual?

Questions and answers

Summary of Contents for WIKA 116.18.02 Series

  • Page 1 Operating instructions Betriebsanleitung Mode d‘emploi Manual de instrucciones Pressure gauges DirectDrive version, model 116.18.02x, miniature nominal sizes model 116.18.02x, miniature nominal sizes Druckmessgeräte DirectDrive-Ausführung, Typ 116.18.02x, Miniatur-Nenngrößen Manomètres version DirectDrive, type 116.18.02x, diamètres miniatures Manómetros versión DirectDrive, modelo 116.18.02x, diámetros nominales en miniatura Model 116.18.02x...
  • Page 2 51 - 66 Manual de instrucciones modelo 116.18.02x Página © 01/2023 WIKA Alexander Wiegand SE & Co. KG All rights reserved. / Alle Rechte vorbehalten. WIKA® is a registered trademark in various countries. WIKA® ist eine geschützte Marke in verschiedenen Ländern.
  • Page 3: Table Of Contents

    2. Design and function 3. Safety 4. Transport, packaging and storage 5. Commissioning, operation 6. Faults 7. Maintenance and cleaning 8. Dismounting, return and disposal 9. Specifications Declarations of conformity can be found online at www.wika.com. WIKA operating instructions model 116.18.02x...
  • Page 4: General Information

    The general terms and conditions contained in the sales documentation shall apply. ■ Subject to technical modifications. ■ Further information: ■ - Internet address: www.wika.de / www.wika.com - Relevant data sheet: PM 01.18 - Application consultant: Tel.: +49 9372 132-0 info@wika.de WIKA operating instructions model 116.18.02x...
  • Page 5: Design And Function

    With this, on the one hand, the vibration resistance of the model is increased and on the other it enables a particularly flat design. 2.3 Scope of delivery Cross-check scope of delivery with delivery note. WIKA operating instructions model 116.18.02x...
  • Page 6: Safety

    Short time: Full scale value of the pressure scale ■ Permissible temperature ranges Ambient: -20 ... +60 °C [-4 ... +140 °F] ■ Medium: -20 ... +60 °C [-4 ... +140 °F] ■ Storage: --40 ... +70 °C [-40 ... +158 °F] ■ WIKA operating instructions model 116.18.02x...
  • Page 7 3. Safety Ingress protection: IP65 per lEC/EN 60529 For further specifications, see WIKA data sheet PM 01.18 and order documentation as well as chapter 9 “Specifications”. The instrument has been designed and built solely for the intended use described here, and may only be used accordingly.
  • Page 8 The requisite personal protective equipment must be provided by the operating company. Wear safety goggles! Protect eyes from flying particles and liquid splashes. Wear protective gloves! Protect hands from friction, abrasion, cuts or deep injuries and also from contact with hot surfaces and aggressive media. WIKA operating instructions model 116.18.02x...
  • Page 9 Company logo and model designation “Oil- and grease-free” marking (optional)    CE marking (only PS ≥ 200 bar) and, if  Specification of max. operating pressure “PS” required, further approval marks Pressure unit   Pressure scale WIKA operating instructions model 116.18.02x...
  • Page 10: Transport, Packaging And Storage

    Soot, vapour, dust and corrosive gases ■ Hazardous environments, flammable atmospheres ■ Store the instrument in its original packaging in a location that fulfils the conditions listed above. If the original packaging is not available, please contact WIKA. WIKA operating instructions model 116.18.02x...
  • Page 11: Commissioning, Operation

    When screwing the instruments in, the force required for sealing must not be applied ■ through the case, but only through the spanner flats provided for this purpose at the square block of the connection shank, and using a suitable tool. WIKA operating instructions model 116.18.02x...
  • Page 12 Sealing face  For sealing the pressure gauge connections with parallel threads, use flat gaskets, lens-type sealing rings or WIKA profile sealings at the sealing face . With a tapered  thread (e.g. NPT thread), sealing is made in the thread using additional sealing materi- ...
  • Page 13: Faults

    Window misted up on the inside Compensation foil for Replace pressure measuring overpressure has come loose instrument, see chapter 8 “Dismounting, return and disposal” Functionality of the Transport damage Return to the manufacturer 'as-delivered' condition is no longer fulfilled WIKA operating instructions model 116.18.02x...
  • Page 14: Maintenance And Cleaning

    Do not use any hard or pointed objects for cleaning. 1. Before cleaning, correctly disconnect the instrument from the pressure supply. 2. Use the requisite protective equipment. 3. Clean the instrument with a moist cloth. WIKA operating instructions model 116.18.02x...
  • Page 15: Dismounting, Return And Disposal

    8.1 Dismounting 1. Before dismounting, make sure that the measuring point is not pressurised and has cooled down. 2. Dismount the pressure gauge with an open-ended spanner using the spanner flats of the process connection. WIKA operating instructions model 116.18.02x...
  • Page 16 8. Dismounting, return and disposal 8.2 Return Strictly observe the following when shipping the instrument: All instruments delivered to WIKA must be free from any kind of hazardous substances (acids, bases, solutions, etc.) and must therefore be cleaned before being returned. WARNING!
  • Page 17: Specifications

    Plastic, white ■ Scale angle Indication angle 120° ±15° Instrument pointer Copper alloy, black Case Copper alloy, nickel-plated ■ Copper alloy, natural finish ■ Window Polycarbonate 1) Including non-linearity, hysteresis, zero offset and end value deviation WIKA operating instructions model 116.18.02x...
  • Page 18 WIKA operating instructions model 116.18.02x...
