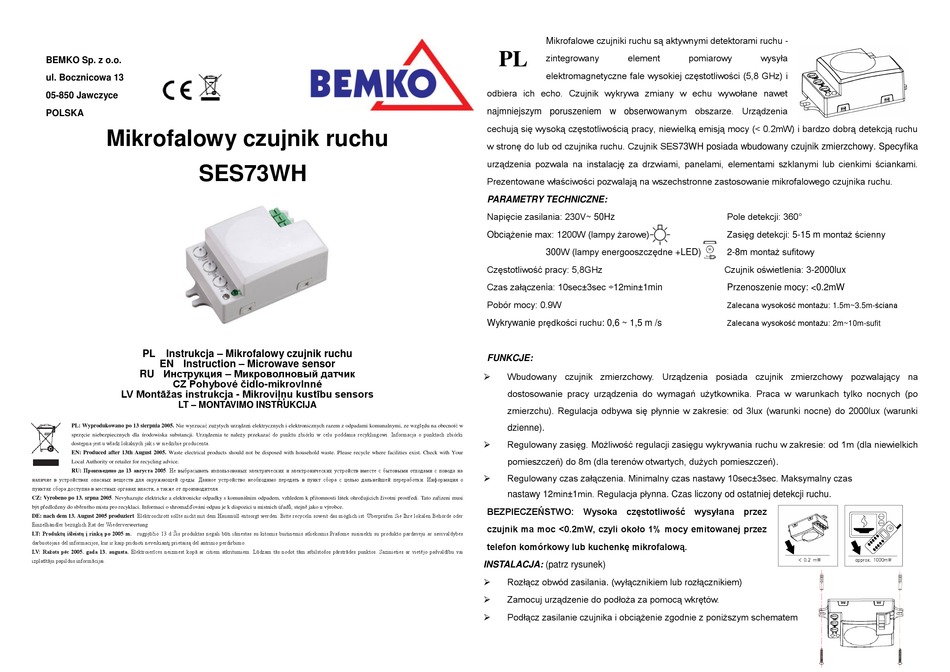

BEMKO SES73WH Instructions Manual

BEMKO Sp. z o.o.
ul. Bocznicowa 13
05-850 Jawczyce
POLSKA
Mikrofalowy czujnik ruchu
SES73WH
Instrukcja – Mikrofalowy czujnik ruchu
PL
EN Instruction – Microwave sensor
RU Инструкция – Микроволновый датчик
CZ Pohybové čidlo-mikrovlnné
LV Montāžas instrukcja - Mikroviļņu kustību sensors
LT – MONTAVIMO INSTRUKCIJA
PL: Wyprodukowano po 13 sierpnia 2005. Nie wyrzucać zużytych urządzeń elektrycznych i elektronicznych razem z odpadami komunalnymi, ze względu na obecność w
sprzęcie niebezpiecznych dla środowiska substancji. Urządzenia te należy przekazać do punktu zbiórki w celu poddania recyklingowi. Informacja o punktach zbiórki
dostępna jest u władz lokalnych jak i w siedzibie producenta.
EN: Produced after 13th August 2005. Waste electrical products should not be disposed with household waste. Please recycle where facilities exist. Check with Your
Local Authority or retailer for recycling advice.
RU: Произведено до 13 августа 2005. Не выбрасывать изпользованых электрических и электронических устройств вместе с бытовыми отходами с повода на
наличие в устройствах опасных веществ для окружающей среды. Данное устройство необходимо передать в пункт сбора с целью дальнейшей переработки. Информация о
пунктах сбора доступна в местных органах власти, а также от производителя.
CZ: Vyrobeno po 13. srpna 2005. Nevyhazujte elektricke a elektronicke odpadky s komunálním odpadem, vzhledem k přítomnosti látek ohrožujících životní prostředí. Tato zařízení musí
být předloženy do sběrného místa pro recyklaci. Informací o shromažďování odpau je k dispozici u místních úřadů, stejně jako u výrobce.
DE: nach dem 13. August 2005 produziert. Elektroschrott sollte nicht mit dem Hausmüll entsorgt werden. Bitte recyceln soweit das möglich ist. Überprüfen Sie Ihre lokalen Behörde oder
Einzelhändler bezüglich Rat der Wiederverwertung
LT: Produktų išleistų į rinką po 2005 m. rugpjūčio 13 d Šis produktas negali būti išmestas su kitomis buitinėmis atliekomis.Prašome susisiekti su produkto pardavėju ar savivaldybės
darbuotojais dėl informacijos, kur ir kaip priduoti neveikiantį prietaisą dėl antrinio perdirbimo.
LV: Ražots pēc 2005. gada 13. augusta. Elektroierīces neizmest kopā ar citiem atkritumiem. Lūdzam tās nodot tām atbilstošos pārstrādes punktos. Sazinieties ar vietējo pašvaldību vai
izplatītāju papildus informācijai.
Mikrofalowe czujniki ruchu są aktywnymi detektorami ruchu -
PL
zintegrowany element
elektromagnetyczne fale wysokiej częstotliwości (5,8 GHz) i
odbiera ich echo. Czujnik wykrywa zmiany w echu wywołane nawet
najmniejszym poruszeniem w obserwowanym obszarze. Urządzenia
cechują się wysoką częstotliwością pracy, niewielką emisją mocy (< 0.2mW) i bardzo dobrą detekcją ruchu
w stronę do lub od czujnika ruchu. Czujnik SES73WH posiada wbudowany czujnik zmierzchowy. Specyfika
urządzenia pozwala na instalację za drzwiami, panelami, elementami szklanymi lub cienkimi ściankami.
Prezentowane właściwości pozwalają na wszechstronne zastosowanie mikrofalowego czujnika ruchu.
PARAMETRY TECHNICZNE:
Napięcie zasilania: 230V~ 50Hz
Obciążenie max: 1200W (lampy żarowe)
300W (lampy energooszczędne +LED)
Częstotliwość pracy: 5,8GHz
Czas załączenia: 10sec±3sec ÷12min±1min
Pobór mocy: 0.9W
Wykrywanie prędkości ruchu: 0,6 ~ 1,5 m /s
FUNKCJE:
 Wbudowany czujnik zmierzchowy. Urządzenia posiada czujnik zmierzchowy pozwalający na
dostosowanie pracy urządzenia do wymagań użytkownika. Praca w warunkach tylko nocnych (po
zmierzchu). Regulacja odbywa się płynnie w zakresie: od 3lux (warunki nocne) do 2000lux (warunki
dzienne).
 Regulowany zasięg. Możliwość regulacji zasięgu wykrywania ruchu w zakresie: od 1m (dla niewielkich
pomieszczeń) do 8m (dla terenów otwartych, dużych pomieszczeń).
 Regulowany czas załączenia. Minimalny czas nastawy 10sec±3sec. Maksymalny czas
nastawy 12min±1min. Regulacja płynna. Czas liczony od ostatniej detekcji ruchu.
BEZPIECZEŃSTWO: Wysoka częstotliwość wysyłana przez
czujnik ma moc <0.2mW, czyli około 1% mocy emitowanej przez
telefon komórkowy lub kuchenkę mikrofalową.
INSTALACJA: (patrz rysunek)
 Rozłącz obwód zasilania. (wyłącznikiem lub rozłącznikiem)
 Zamocuj urządzenie do podłoża za pomocą wkrętów.
 Podłącz zasilanie czujnika i obciążenie zgodnie z poniższym schematem
pomiarowy wysyła
Pole detekcji: 360°
Zasięg detekcji: 5-15 m montaż ścienny
2-8m montaż sufitowy
Czujnik oświetlenia: 3-2000lux
Przenoszenie mocy: <0.2mW
Zalecana wysokość montażu: 1.5m~3.5m-ściana
Zalecana wysokość montażu: 2m~10m-sufit
