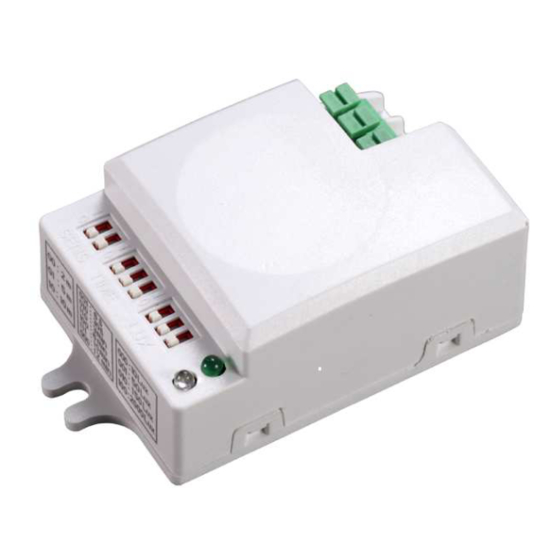

Mikrofalowy czujnik ruchu
SES74WH
PL
Instrukcja – Mikrofalowy czujnik ruchu
EN Instruction – Microwave sensor
RU Инструкция – Микроволновый датчик
CZ Pohybové čidlo-mikrovlnné
PL: Wyprodukowano po 13 sierpnia 2005. Nie wyrzucać zużytych urządzeń elektrycznych i elektronicznych razem z odpadami
komunalnymi, ze względu na obecność w sprzęcie niebezpiecznych dla środowiska substancji. Urządzenia te należy przekazać do punktu
zbiórki w celu poddania recyklingowi. Informacja o punktach zbiórki dostępna jest u władz lokalnych jak i w siedzibie producenta.
EN: Produced after 13th August 2005. Waste electrical products should not be disposed with household waste. Please recycle where
facilities exist. Check with Your Local Authority or retailer for recycling advice.
RU: Произведено до 13 августа 2005. Не выбрасывать изпользованых электрических и электронических устройств вместе с бытовыми отходами с
повода на наличие в устройствах опасных веществ для окружающей среды. Данное устройство необходимо передать в пункт сбора с целью
дальнейшей переработки. Информация о пунктах сбора доступна в местных органах власти, а также от производителя.
CZ: Vyrobeno po 13. srpna 2005. Nevyhazujte elektricke a elektronicke odpadky s komunálním odpadem, vzhledem k přítomnosti látek ohrožujících životní
prostředí. Tato zařízení musí být předloženy do sběrného místa pro recyklaci. Informací o shromažďování odpau je k dispozici u místních úřadů, stejně jako u
výrobce.
Mikrofalowe czujniki ruchu są aktywnymi detektorami
PL
ruchu -
zintegrowany element pomiarowy wysyła
elektromagnetyczne fale wysokiej częstotliwości (5,8 GHz) i
odbiera ich echo. Czujnik wykrywa zmiany w echu wywołane
nawet najmniejszym poruszeniem w obserwowanym obszarze.
Urządzenia cechują się wysoką częstotliwością pracy, niewielką
emisją mocy (< 0.2mW) i bardzo dobrą detekcją ruchu w stronę do lub od czujnika ruchu.
Czujnik SES74WH posiada wbudowany czujnik zmierzchowy. Specyfika urządzenia pozwala na
instalację za drzwiami, panelami, elementami szklanymi lub cienkimi ściankami. Prezentowane
właściwości pozwalają na wszechstronne zastosowanie mikrofalowego czujnika ruchu.
PARAMETRY TECHNICZNE:
Napięcie zasilania: 230V/50Hz
Czujnik oświetlenia: 5lux, 30lux, 150lux,
2000lux (wybór)
Czas załączenia: 5s, 30s, 90s, 3min, 5min,
10min (wybór)
Obciążenie max: 500W (lampy żarowe);150W
(lampy energooszczędne)
FUNKCJE:
LUX: Wbudowany czujnik zmierzchowy. Urządzenia posiada czujnik zmierzchowy
pozwalający na dostosowanie pracy urządzenia do wymagań użytkownika. Praca w
warunkach tylko nocnych (po zmierzchu). Regulacja odbywa się skokowo: 5lux (noc), 30lux,
150lux, 2000lux (dzień).
SENS: możliwość regulacji (skokowo) zasięgu wykrywania ruchu: od 2m (dla niewielkich
pomieszczeń) , 5m, 8m (dla terenów otwartych, dużych pomieszczeń).
TIME: Regulowany czas załączenia. Minimalny czas nastawy 5s, maksymalny czas
nastawy 10min. Regulacja skokowa.
BEZPIECZEŃSTWO:
Wysoka
wysyłana przez czujnik ma moc <0.2mW, czyli
około 1% mocy emitowanej przez telefon
komórkowy lub kuchenkę mikrofalową.
INSTALACJA:
Rozłącz obwód zasilania. (wyłącznikiem lub rozłącznikiem)
Sprawdź odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.
Pole detekcji: 360° /180°
Zasięg detekcji: 2m, 5m, 8m (wybór)
Częstotliwość pracy: 5,8GHz
Przenoszenie mocy: <0.2mW
Zalecana wysokość montażu: 1.5m~3.5m
Wykrywanie prędkości ruchu: 0,6 ~ 1,5 m/s
częstotliwość
