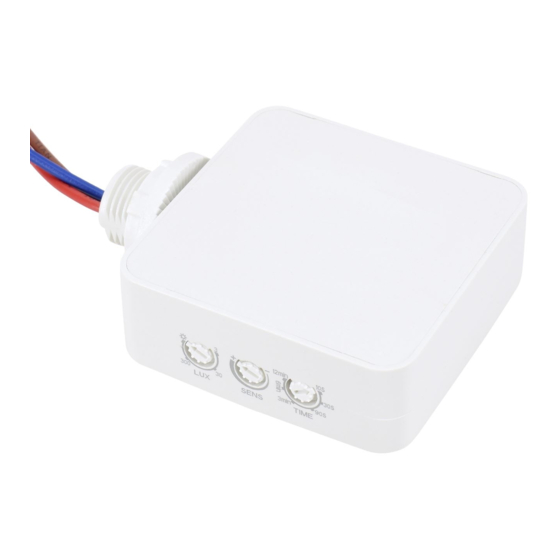

Mikrofalowy czujnik ruchu
SES68WH

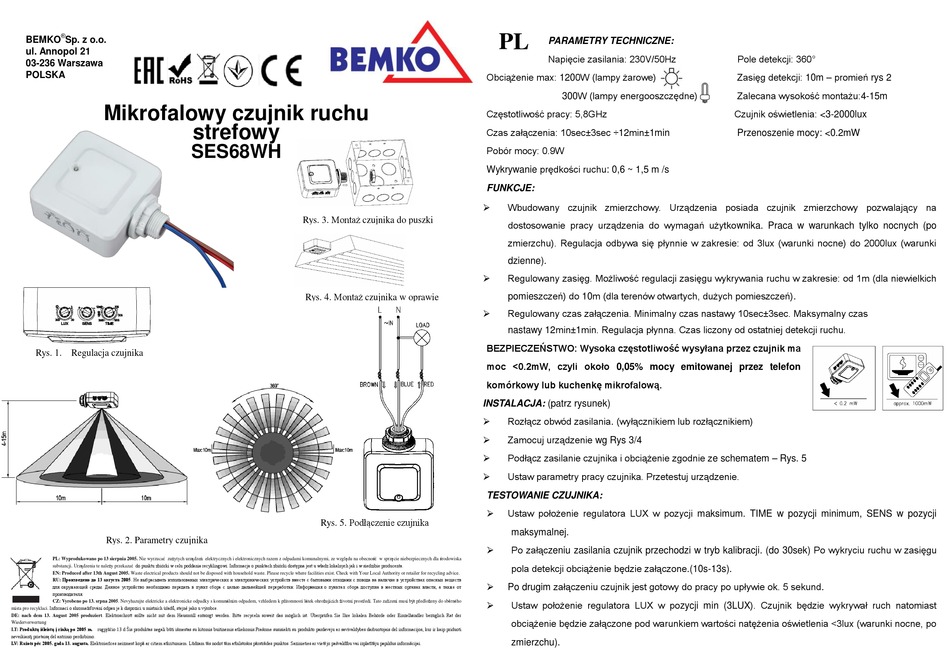

Rys. 1. Regulacja czujnika
Rys. 2. Parametry czujnika
PL: Wyprodukowano po 13 sierpnia 2005. Nie wyrzucać zużytych urządzeń elektrycznych i elektronicznych razem z odpadami komunalnymi, ze względu na obecność w sprzęcie niebezpiecznych dla środowiska
substancji. Urządzenia te należy przekazać do punktu zbiórki w celu poddania recyklingowi. Informacja o punktach zbiórki dostępna jest u władz lokalnych jak i w siedzibie producenta.
EN: Produced after 13th August 2005. Waste electrical products should not be disposed with household waste. Please recycle where facilities exist. Check with Your Local Authority or retailer for recycling advice.
RU: Произведено до 13 августа 2005. Не выбрасывать изпользованых электрических и электронических устройств вместе с бытовыми отходами с повода на наличие в устройствах опасных веществ
для окружающей среды. Данное устройство необходимо передать в пункт сбора с целью дальнейшей переработки. Информация о пункта х сбора доступна в местных органах власти, а также от
производителя.
CZ: Vyrobeno po 13. srpna 2005. Nevyhazujte elektricke a elektronicke odpadky s komunálním odpadem, vzhledem k přítomnosti látek ohrožujících životní prostředí. Tato zařízení musí být předloženy do sběrného
místa pro recyklaci. Informací o shromažďování odpau je k dispozici u místních úřadů, stejně jako u výrobce.
DE: nach dem 13. August 2005 produziert. Elektroschrott sollte nicht mit dem Hausmüll entsorgt werden. Bitte recyceln soweit das möglich ist. Überprüfen Sie Ihre lokalen Behörde oder Einzelhändler bezüglich Rat der
Wiederverwertung
LT: Produktų išleistų į rinką po 2005 m. rugpjūčio 13 d Šis produktas negali būti išmestas su kitomis buitinėmis atliekomis.Prašome susisiekti su produkto pardavėju ar savivaldybės darbuotojais dėl informacijos, kur ir kaip priduoti
neveikiantį prietaisą dėl antrinio perdirbimo.
LV: Ražots pēc 2005. gada 13. augusta. Elektroierīces neizmest kopā ar citiem atkritumiem. Lūdzam tās nodot tām atbilstošos pārstrādes punktos. Sazinieties ar vietējo pašvaldību vai izplatītāju papildus informācijai.
strefowy
Rys. 3. Montaż czujnika do puszki
Rys. 4. Montaż czujnika w oprawie
Rys. 5. Podłączenie czujnika
PL
PARAMETRY TECHNICZNE:
Napięcie zasilania: 230V/50Hz
Obciążenie max: 1200W (lampy żarowe)
300W (lampy energooszczędne)
Częstotliwość pracy: 5,8GHz
Czas załączenia: 10sec±3sec ÷12min±1min
Pobór mocy: 0.9W
Wykrywanie prędkości ruchu: 0,6 ~ 1,5 m /s
FUNKCJE:
 Wbudowany czujnik zmierzchowy. Urządzenia posiada czujnik zmierzchowy pozwalający na
dostosowanie pracy urządzenia do wymagań użytkownika. Praca w warunkach tylko nocnych (po
zmierzchu). Regulacja odbywa się płynnie w zakresie: od 3lux (warunki nocne) do 2000lux (warunki
dzienne).
 Regulowany zasięg. Możliwość regulacji zasięgu wykrywania ruchu w zakresie: od 1m (dla niewielkich
pomieszczeń) do 10m (dla terenów otwartych, dużych pomieszczeń).
 Regulowany czas załączenia. Minimalny czas nastawy 10sec±3sec. Maksymalny czas
nastawy 12min±1min. Regulacja płynna. Czas liczony od ostatniej detekcji ruchu.
BEZPIECZEŃSTWO: Wysoka częstotliwość wysyłana przez czujnik ma
moc <0.2mW, czyli około 0,05% mocy emitowanej przez telefon
komórkowy lub kuchenkę mikrofalową.
INSTALACJA: (patrz rysunek)
 Rozłącz obwód zasilania. (wyłącznikiem lub rozłącznikiem)
 Zamocuj urządzenie wg Rys 3/4
 Podłącz zasilanie czujnika i obciążenie zgodnie ze schematem – Rys. 5
 Ustaw parametry pracy czujnika. Przetestuj urządzenie.
TESTOWANIE CZUJNIKA:
 Ustaw położenie regulatora LUX w pozycji maksimum. TIME w pozycji minimum, SENS w pozycji
maksymalnej.
 Po załączeniu zasilania czujnik przechodzi w tryb kalibracji. (do 30sek) Po wykryciu ruchu w zasięgu
pola detekcji obciążenie będzie załączone.(10s-13s).
 Po drugim załączeniu czujnik jest gotowy do pracy po upływie ok. 5 sekund.
 Ustaw położenie regulatora LUX w pozycji min (3LUX). Czujnik będzie wykrywał ruch natomiast
obciążenie będzie załączone pod warunkiem wartości natężenia oświetlenia <3lux (warunki nocne, po
zmierzchu).
Pole detekcji: 360°
Zasięg detekcji: 10m – promień rys 2
Zalecana wysokość montażu:4-15m
Czujnik oświetlenia: <3-2000lux
Przenoszenie mocy: <0.2mW
