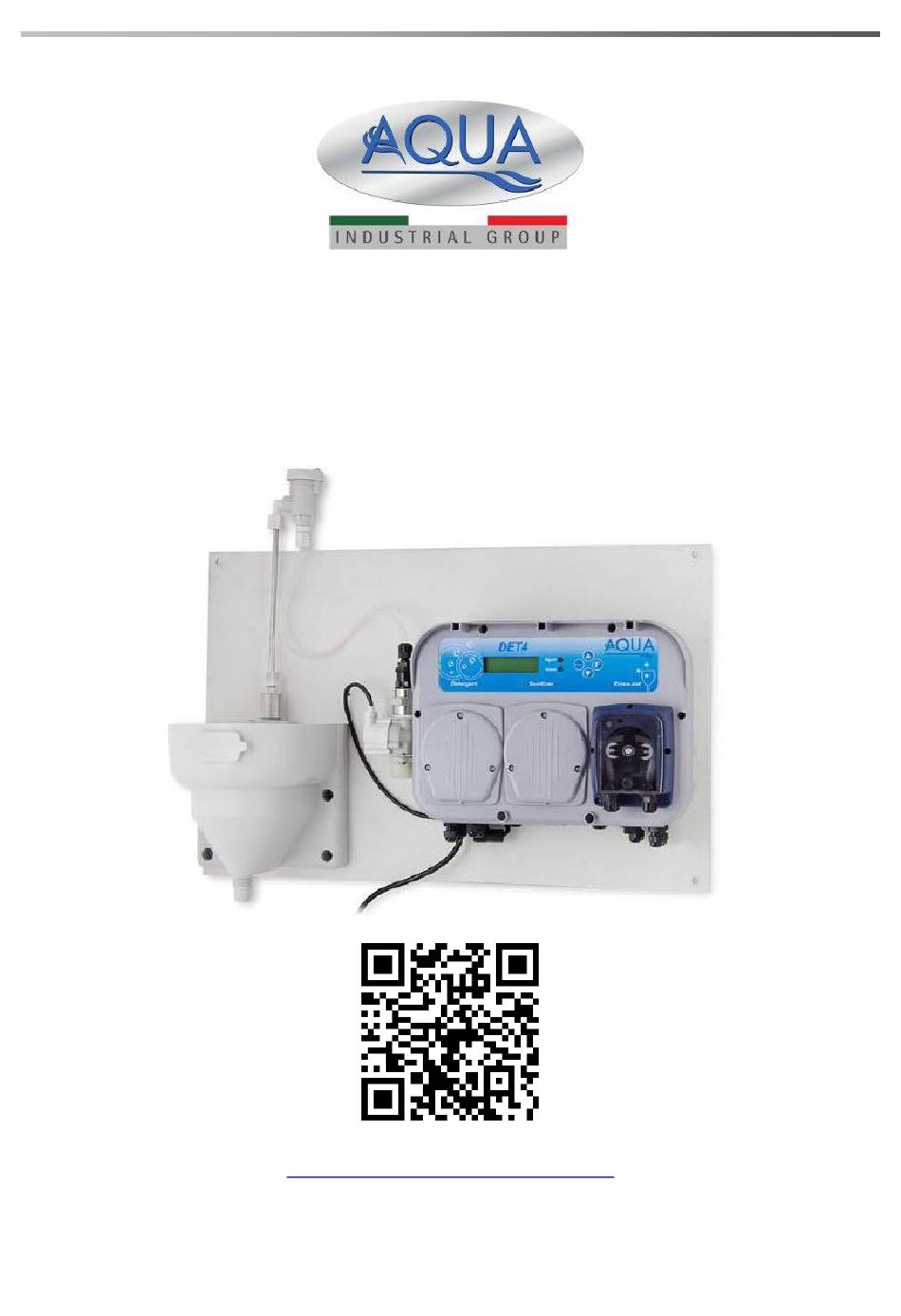

- Page 1 PANNELLO DET 4 POLVERI INDICE Sistema di dosaggio per lavastoviglie ITALIANO PANNELLO DET 4 POLVERI Addendum For other languages please visit http://aqua.quickris.com/adsp7000519-det4/ ADSP7000645 Rev. 1.0 1/12...
- Page 2 PANNELLO DET 4 POLVERI INDICE Sistema di dosaggio per lavastoviglie ITALIANO INDICE INTRODUZIONE ............................... 3 Normative di riferimento ..........................3 Caratteristiche tecniche ..........................3 INSTALLAZIONE ............................. 3 Collegamento del detergente Solido ......................3 PROGRAMMAZIONE............................4 ADESCAMENTO ............................4 Funzionamento ............................4 Tempo Dosaggio detergente solido......................
-
Page 3: Installazione

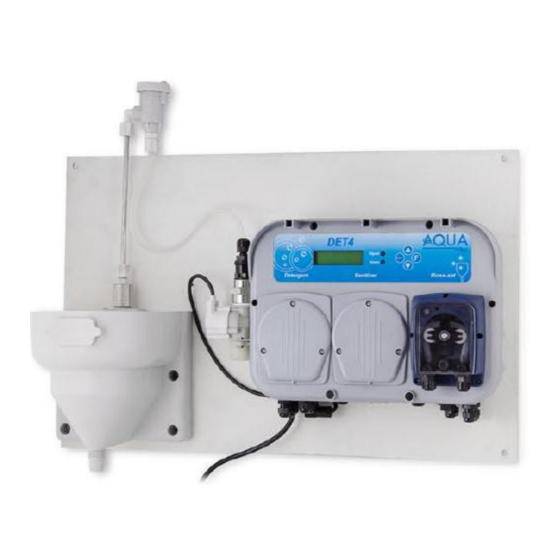

1.0 INTRODUZIONE Il pannello AQUA DET 4 per il dosaggio di detergente in polvere permette di dosare detergente di tipo solido e brillantante . Il presente documento è dedicato al dosaggio del detergente solido . Il dosaggio può essere funzione della conducibilità... - Page 4 3.0 PROGRAMMAZIONE ADESCAMENTO Facendo riferimento al Menu Utente (par 3.2.1 , manuale DET 4), la voce Attiva detergente permette di azionare il dosaggio del detrgente solido per un minuto . Durante questo tempo (1 minuto) il solido viene dosato con un periodo di ciclo pari alla somma dei tempi salvati in EVTON e EVTOFF (vedi Menu impostazioni par 3.5 manulae...
- Page 5 AQUA DET4 Sistema di dosaggio per lavastoviglie ITALIANO Tempo Dosaggio detergente solido Sia che il dosaggio sia a tempo o funzione della conducibilità letta in vasca, bisosgna programmare i tempi di apertura e chiusura dell’elettrovalvola EVTON e EVTOFF (vedi Menu impostazioni par 3.5 manulae DET4).
- Page 6 AQUA DET4 Sistema di dosaggio per lavastoviglie ITALIANO La seguente tabella riassume il dosaggio del detergente nel funzionamento con sonda: EVTON EVTOFF ONDUCIBILITÀ C< 65% SETPOINT EVTON_PROG EVTOFF_PROG 65%SETPOINT <C <90% SETPOINT EVTON = 80% EVTOFF = EVTOFF_PROG+EVTOFF_PROG - EVTON_PROG (80% EVTON_PROG).
- Page 7 DET 4 POWDERS PANEL INDEX System of dosage for dishwasher ENGLISH DET 4 POWDERS PANEL Addendum ADSP7000645 Rev. 1.0 7/12...
- Page 8 DET 4 POWDERS PANEL INDEX System of dosage for dishwasher ENGLISH INDEX INTRODUCTION ............................9 Norms of reference ............................9 Specifications ............................9 INSTALLATION ............................... 9 Connection of the solid detergent........................ 9 PROGRAMMING ............................10 Prime ................................. 10 Operation ..............................10 Dosage time of solid cleaner ........................
-
Page 9: Specifications
INTRODUCTION The panel AQUA DET 4 for dosage of detergent in powder affords to dose detergent of solid type and rinse aid. This document is dedicated to the dosage of the solid detergent. The dosage can be function of the conductivity read in bathtub or function of time. -
Page 10: Operation
Prime Referring to User Menu (par 3.2.1, DET 4 manual), the entry ‘Enable cleaner’ allows you to dose solid detergent for one minute. During this time (1 minute) the solid is dosed with a cycle period equal to the sum of the time saved in EVTON and EVTOFF (see par. - Page 11 AQUA DET4 Load detergent duration This item of programming menu (par 3.10-3.11-3.12 DET4 manual and 3.13), defines the time of dosing in the first phase of loading the dishwasher. During this period are executed one or more periods of dosing cycle (Section 3.2).
- Page 12 AQUA DET4 For other languages please visit http://aqua.quickris.com/adsp7000519-det4/ ADSP7000645 Rev. 1.0 12/12...
