Rotel RA-06SEV02 Technical Manual

Rotel RA-06SEV02 Technical Manual

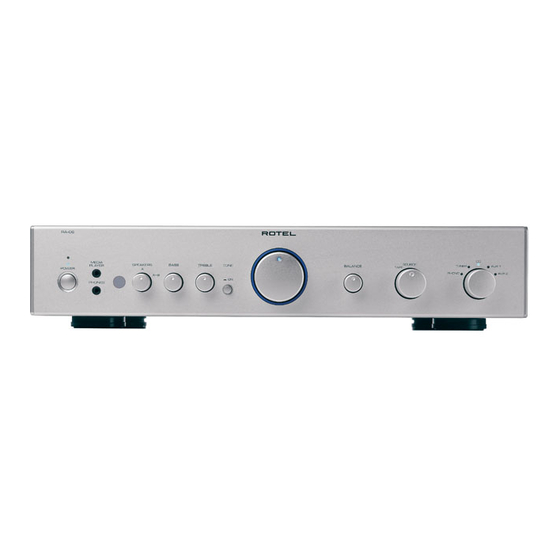

Stereo integrated amplifier

Advertisement

Quick Links

T echnical
Manual
Table of Contents
Specification......................................1
Parts List ...........................................2~7
Adjustment........................................8
PCB Assembly ..................................9
Schematic Diagram ..........................10~11
Specifications
Continuous Power Output
(20-20 kHz, < 0.03%, 8 ohms)
Total Harmonic Distortion (20Hz - 20kHz)
Intermodulation Distortion (60 Hz : 7 kHz, 4:1)
Frequency Response
Phono Input
Line Level Inputs
Damping Factor (20-20,000 Hz, 8 ohms)
Input Sensitivity / Impedance
Phono Input
Line Level Inputs
Input Overload
Phono Input
Line Level Inputs
Premp Output / Impedance
Tone Controls - Bass / Treble
r
Signal to Noise Ratio (IHF "A" weighted)
Phono Input
Line Level Inputs
Power Requirements
USA Version
European Version
Power Consumption
Dimensions (W x H x D)
Panel Height
Weight (net)
2F 6-12-21 MEGUROHON-CHO, MEGURO-KU,
TOKYO 152-0002, JAPAN
Quality Uncompromised
STEREO INTEGRATED AMPLIFIER
RA-06SE
70 watts/ch
< 0.03% at rated power , 1/2 power or 1 watt
< 0.03% at rated power , 1/2 power or 1 watt
20Hz-15kHz, ±0.3dB
10Hz-100kHz, ±1dB
180
2.5mV / 47 kOhms
150 mV / 24 kOhms
180mV
5V
1V / 470 Ohms
±6 dB at 100Hz / 10kHz
80 dB
100 dB
120 Volts, 60 Hz
230 Volts, 50 Hz
300 W atts, 36 W - Idle, 3.7 W - Standby
437 x 92 x 342 mm
17
1
/
x 3
5
/
x 13
1
/
8
8
80 mm /
3
1
/
"
16
7.7 kg, 17 lbs.
®
"
2
Serial. NO.
Beginning
V02
0111001 ~
Y-431B-1010/pdf

Advertisement

loading
Need help?

Need help?

Do you have a question about the RA-06SEV02 and is the answer not in the manual?

Questions and answers

Summary of Contents for Rotel RA-06SEV02

  • Page 1 Quality Uncompromised ® T echnical STEREO INTEGRATED AMPLIFIER Manual RA-06SE Table of Contents Specification........1 Parts List ...........2~7 Adjustment........8 PCB Assembly ........9 Schematic Diagram ......10~11 Specifications 70 watts/ch Continuous Power Output (20-20 kHz, < 0.03%, 8 ohms) < 0.03% at rated power , 1/2 power or 1 watt Total Harmonic Distortion (20Hz - 20kHz) <...
  • Page 2 RA-06SEV02 Appearance Special Edition TUNER AUX 1 MEDIA SOURCE SPEAKERS BASS TREBLE TONE BALANCE PLAYER TAPE POWER PHONO AUX 2 PHONES ROTEL 12V TRIGGER OUT EXT REM DOUBLE INSULATION When servicing SPEAKER IMPEDANCE INTEGRATED AMPLIFIER use only identical replacement parts.
  • Page 3 RA-06SEV02 Parts List 1/5 SYMBOL PARTS NO. DESCRIPTION 016 X-1446E01-11 PCB ASSY 501 X-1446E-3 PCB ASSY (MAIN) Q601/603,602/604,607/609,608/610 019 C-4334A04 TRANSISTOR CAP TP752522 C901 019 C-4357A03 CAPACITOR COVER L601,602 021 TRL-332 SPEAKER COIL 1F X701 023 CR0100302 RESONATOR CSALF4M19G55-B0 IC703...
  • Page 4 RA-06SEV02 Parts List 2/5 SYMBOL PARTS NO. DESCRIPTION C513,514 042 TP50V152JE MYLAR CAPACITOR 0.0015UF C517,518 042 TP50V472JE MYLAR CAPACITOR 0.0047UF C902-905,908,909 043 TC500V103 CERAMIC CAPACITOR 500V0.01UF C707-709 043 TC50V103 CERAMIC CAPACITOR 50V0.01UF C415 043 TC50V473 CERAMIC CAPACITOR 50V0.047UF C701,702 043 TC50VCH330...
  • Page 5 RA-06SEV02 Parts List 3/5 SYMBOL PARTS NO. DESCRIPTION R911.912 054 TMF2700 METAL RESISTOR 1/4W 270 R641,642 054 TMF3300 METAL RESISTOR 1/4W 330 R905 054 TMF3301 METAL RESISTOR 1/4W 3.3K R909,910 054 TMF3901 METAL RESISTOR 1/4W 3.9K R505,506 054 TMF4700 METAL RESISTOR 1/4W 470...
  • Page 6 RA-06SEV02 Parts List 4/5 SYMBOL PARTS NO. DESCRIPTION T801 022 T-1119N01-V01 STANDBY TRANS 11.4V-11mA IC801 031 IC0011204 IC KIA78L05BP(TO-92) (IC802) 031 IC0032500 IC PIC10F202 STANDBY CPU Q801,802 032 TC536-FG TRANSISTOR 2SC536KAA-FG D801 034 DB0000100 POWER DIODE W02M (1.5A 200V) D803,804...
  • Page 7 RA-06SEV02 Parts List 5/5 SYMBOL PARTS NO. DESCRIPTION 072 C-4620A03 AC CORD SET (SVT 18AWG/2C) for USA 072 C-4622A02 AC CORD SET for AUSTRALIA 072 C-4623A02 AC CORD SET for U.K. 072 C-4624A03 AC CORD SET for EUROPE 081 ZR3-03A01...
  • Page 8 RA-06SE/ V02 Adjustment Instruments : DC milli–voltmeter Notes : Prior to Bias Adjustment, run about 5minutes with rated output(8ohms) and warm up Power Transistor and Heat Sink. Set input off. Step Coupling Location Adjust Adjust for X-1446-01 PCB VR601 DC milli–voltmeter reads 4mV X-1446-01 PCB VR602 Case Outlines...
  • Page 9 PCB Assembly RA-06SEV02 STANDBY PCB MAIN PCB 016 X-1446E01~11 016 E-1581A00 POWER SWITCH PCB 016 E-1580A00 Remote module PCB 016 E-1464A00 (start from S/N: )
  • Page 10 Schematic Diagram 1/2 RA-06SEV02...
  • Page 11 Schematic Diagram 2/2 RA-05SEV02...
