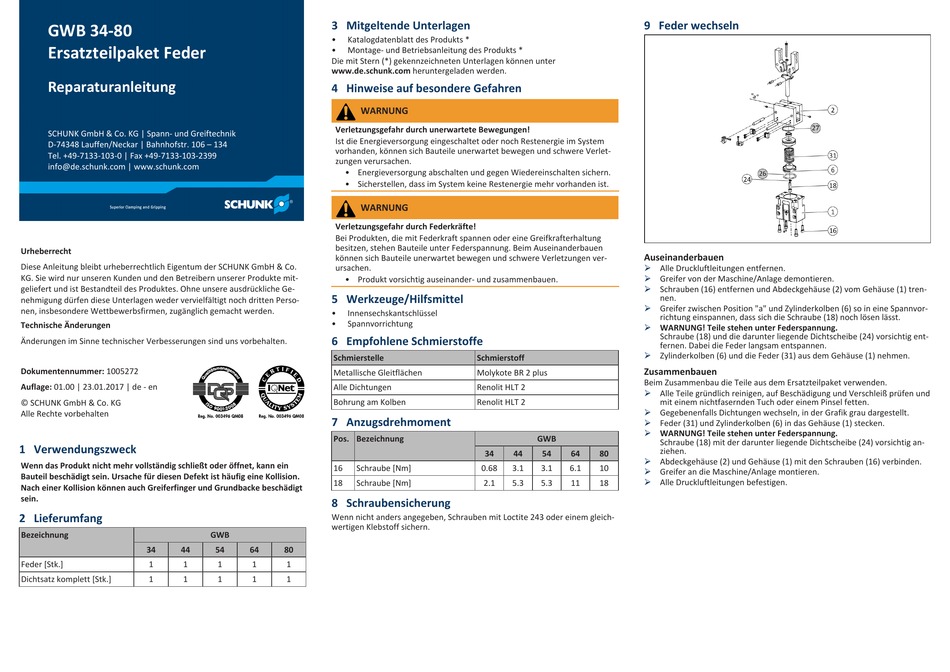

SCHUNK GWB 34-80 Repair Instructions

GWB 34-80
Ersatzteilpaket Feder
Reparaturanleitung
SCHUNK GmbH & Co. KG | Spann- und Greiftechnik
D-74348 Lauffen/Neckar | Bahnhofstr. 106 – 134
Tel. +49-7133-103-0 | Fax +49-7133-103-2399
info@de.schunk.com | www.schunk.com
Urheberrecht
Diese Anleitung bleibt urheberrechtlich Eigentum der SCHUNK GmbH & Co.
KG. Sie wird nur unseren Kunden und den Betreibern unserer Produkte mit-
geliefert und ist Bestandteil des Produktes. Ohne unsere ausdrückliche Ge-
nehmigung dürfen diese Unterlagen weder vervielfältigt noch dritten Perso-
nen, insbesondere Wettbewerbsfirmen, zugänglich gemacht werden.
Technische Änderungen
Änderungen im Sinne technischer Verbesserungen sind uns vorbehalten.
Dokumentennummer: 1005272
Auflage: 01.00 | 23.01.2017 | de - en
© SCHUNK GmbH & Co. KG
Alle Rechte vorbehalten
1 Verwendungszweck
Wenn das Produkt nicht mehr vollständig schließt oder öffnet, kann ein
Bauteil beschädigt sein. Ursache für diesen Defekt ist häufig eine Kollision.
Nach einer Kollision können auch Greiferfinger und Grundbacke beschädigt
sein.
2 Lieferumfang
Bezeichnung
34 44
Feder [Stk.] 1 1
Dichtsatz komplett [Stk.] 1 1
3 Mitgeltende Unterlagen
• Katalogdatenblatt des Produkts *
• Montage- und Betriebsanleitung des Produkts *
Die mit Stern (*) gekennzeichneten Unterlagen können unter
www.de.schunk.com heruntergeladen werden.
4 Hinweise auf besondere Gefahren
WARNUNG
Verletzungsgefahr durch unerwartete Bewegungen!
Ist die Energieversorgung eingeschaltet oder noch Restenergie im System
vorhanden, können sich Bauteile unerwartet bewegen und schwere Verlet-
zungen verursachen.
• Energieversorgung abschalten und gegen Wiedereinschalten sichern.
• Sicherstellen, dass im System keine Restenergie mehr vorhanden ist.
WARNUNG
Verletzungsgefahr durch Federkräfte!
Bei Produkten, die mit Federkraft spannen oder eine Greifkrafterhaltung
besitzen, stehen Bauteile unter Federspannung. Beim Auseinanderbauen
können sich Bauteile unerwartet bewegen und schwere Verletzungen ver-
ursachen.
• Produkt vorsichtig auseinander- und zusammenbauen.
5 Werkzeuge/Hilfsmittel
• Innensechskantschlüssel
• Spannvorrichtung
6 Empfohlene Schmierstoffe
Schmierstelle
Metallische Gleitflächen
Alle Dichtungen
Bohrung am Kolben
7 Anzugsdrehmoment
Pos. Bezeichnung
16 Schraube [Nm]
18 Schraube [Nm]
8 Schraubensicherung
Wenn nicht anders angegeben, Schrauben mit Loctite 243 oder einem gleich-
wertigen Klebstoff sichern.
GWB
54 64 80
1 1 1
1 1 1
9 Feder wechseln
Auseinanderbauen
Ø
Ø
Ø
Ø
Ø
Ø
Schmierstoff
Zusammenbauen
Molykote BR 2 plus
Beim Zusammenbau die Teile aus dem Ersatzteilpaket verwenden.
Renolit HLT 2
Ø
Renolit HLT 2
Ø
Ø
Ø
GWB
34 44 54 64 80
Ø
0.68 3.1 3.1 6.1 10
Ø
Ø
2.1 5.3 5.3 11 18
Alle Druckluftleitungen entfernen.
Greifer von der Maschine/Anlage demontieren.
Schrauben (16) entfernen und Abdeckgehäuse (2) vom Gehäuse (1) tren-
nen.
Greifer zwischen Position "a" und Zylinderkolben (6) so in eine Spannvor-
richtung einspannen, dass sich die Schraube (18) noch lösen lässt.
WARNUNG! Teile stehen unter Federspannung.
Schraube (18) und die darunter liegende Dichtscheibe (24) vorsichtig ent-
fernen. Dabei die Feder langsam entspannen.
Zylinderkolben (6) und die Feder (31) aus dem Gehäuse (1) nehmen.
Alle Teile gründlich reinigen, auf Beschädigung und Verschleiß prüfen und
mit einem nichtfasernden Tuch oder einem Pinsel fetten.
Gegebenenfalls Dichtungen wechseln, in der Grafik grau dargestellt.
Feder (31) und Zylinderkolben (6) in das Gehäuse (1) stecken.
WARNUNG! Teile stehen unter Federspannung.
Schraube (18) mit der darunter liegende Dichtscheibe (24) vorsichtig an-
ziehen.
Abdeckgehäuse (2) und Gehäuse (1) mit den Schrauben (16) verbinden.
Greifer an die Maschine/Anlage montieren.
Alle Druckluftleitungen befestigen.
