Automatic Voltage Regulator
Regulador Automático de Tensión
Regulador Automático de Tensão
GRTA-2D
Installation, Operation and Maintenance Manual
Manual de Instalación, Operación y Mantenimiento
Manual de Instalação, Operação e Manutenção
Advertisement
Chapters
Table of Contents
Related Manuals for WEG GRTA-2D
Summary of Contents for WEG GRTA-2D

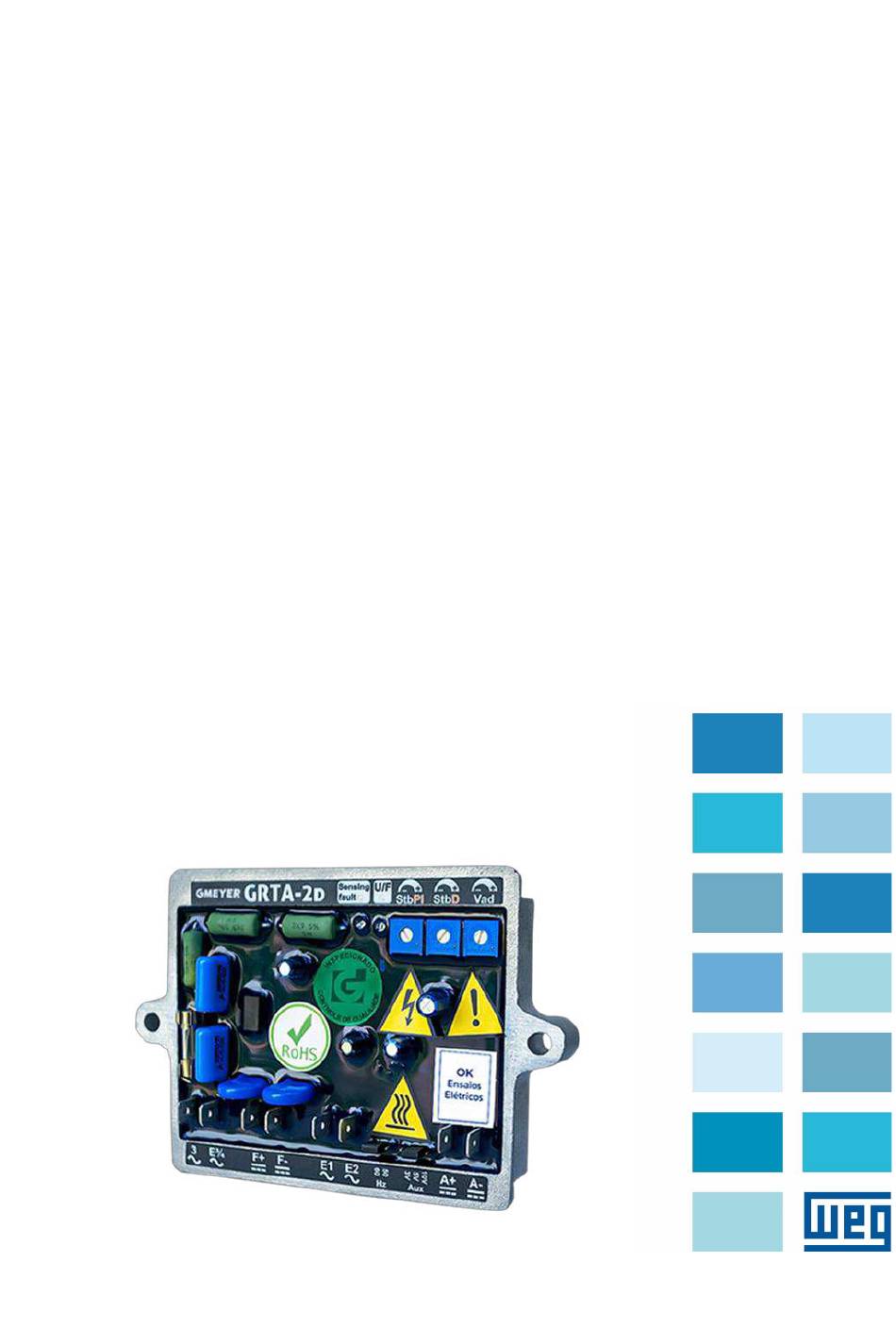

- Page 1 Motors | Automation | Energy | Transmission & Distribution | Coatings Automatic Voltage Regulator Regulador Automático de Tensión Regulador Automático de Tensão GRTA-2D Installation, Operation and Maintenance Manual Manual de Instalación, Operación y Mantenimiento Manual de Instalação, Operação e Manutenção...
- Page 3 Manual de Instalación, Operación y Mantenimiento Manual de Instalação, Operação e Manutenção Document # / Nº do documento: MGML07-00141 Models / Modelos: GRTA-2D Language / Idioma: English / Español / Português Revision / Revisión / Revisão: 08 December / Diciembre / Dezembro, 2022...
- Page 5 GENERAL INDEX / ÍNDICE GENERAL / ÍNDICE GERAL Installation, Operation and Maintenance Manual Pages 7 - 17 Manual de Instalación, Operación y Mantenimiento Páginas 18 - 29 Manual de Instalação, Operação e Manutenção Páginas 30 - 40 Apendix A / Apéndice A / Apêndice A Pages / Páginas 41 - 47...
- Page 7 1. The total or partial reproduction of the information supplied in this manual is authorized, if reference is made to its source; 2. If this manual is lost, an electronic PDF file is available from our website www.weg.net or another printed copy can be requested.
- Page 9 11 DIMENSIONAL DRAWINGS ..................15 12 IDENTIFICATION OF CONNECTION TERMINALS ........... 15 13 DIAGRAM FOR TEST WITHOUT ALTERNATOR ............16 14 PROBLEMS, CAUSES AND CORRECTIVE ACTIONS ..........17 15 PREVENTIVE MAINTENANCE................... 17 16 WARRANTY ........................ 17 Automatic Voltage Regulator – GRTA-2D l 9...
- Page 11 3 INTRODUCTION The GRTA-2D automatic analog voltage regulators are compact while featuring high reliability and low cost. They were designed with state-of-the-art technology for voltage regulation of brushless synchronous alternators.
- Page 12 ¹ for an input voltage of 170 Vac, the maximum output voltage obtained is 72 Vdc. For 300 Vac of input voltage, the output voltage obtained is 135 Vdc, that is, the maximum dc output voltage is equal to 0.45 x the ac voltage input. 12 l Automatic Voltage Regulator – GRTA-2D...
- Page 13 StbPI: Stability – Proportional and Integer. StbD: Stability - Derivative. 8 TRIMPOTS ADJUSTMENT Vad: Rotating CW, voltage increases. StbPI: Rotating CW, dynamic response will be slower. StbD: Rotating CW, dynamic response will be slower. Automatic Voltage Regulator – GRTA-2D l 13...
- Page 14 This operation is determined at jumper of selection of operation frequency., following the logic at the membrane and the instructions below: ▪ Hz 60 = 60 Hz ▪ Hz 50 = 50 Hz The adjustment of operation is automatic made by the voltage regulator. Frequency (Hz) Frequency (Hz) Figure 9.1: U/F operation 14 l Automatic Voltage Regulator – GRTA-2D...
- Page 15 Jumper for selecting the operating frequency 50/60 Hz (Hz 50 = 50 Hz / Hz 60 = 60 Hz). A+, A-: Analog input for adjustment of voltage. Aux: Selection of analog input range (±3Vdc/±5Vdc/±10Vdc). Automatic Voltage Regulator – GRTA-2D l 15...
- Page 16 - 1 Extension cable; - 1 Plug 220Vac. NOTE 1. After performance of such steps as per the procedure the equipment must be sent for evaluation by WEG technical support. 1º. Assemble the circuit according to the diagram in figure 13.1;...
- Page 17 Periodical inspections of the equipment are required to ensure they are clean, dust and moisture free. It is essential that all terminal and connections are kept free from corrosion. 16 WARRANTY See Installation and Maintenance Manual for WEG Alternators. WEG Group - Energy Business Unit Jaraguá do Sul - SC - Brazil Telefono: 55 (47) 3276-4000 energia@weg.net...
- Page 19 WEG Industrias S.A. Los infractores estarán sujetos a las penas previstas en la ley. Esta publicación podrá ser alterada y / o actualizada y podrán resultar en nuevas revisiones de los manuales de instalación, operación y mantenimiento, teniendo en vista el continuo perfeccionamiento de los...
-
Page 21: Table Of Contents
12 DESCRIPCIÓN DE LOS TERMINALES DE CONEXIÓN ........... 27 13 DIAGRAMA PARA PRUEBA SIN ALTERNADOR ............. 28 14 DEFECTOS, CAUSAS Y SOLUCIONES ..............29 15 MANTENIMIENTO PREVENTIVO ................29 16 GARANTIA ........................29 Regulador Automático de Tensión – GRTA-2D l 21... -
Page 23: Informaciones De Seguridad
3 INTRODUCCIÓN Los reguladores electrónicos de Tensión analógicos de la serie GRTA-2D son equipos compactos de alta confiabilidad y de bajo costo, los cuales fueron desarrollados dentro de la más alta tecnología, para regulación de Tensión en alternadores sincrónicos sin escobillas (brushless). -
Page 24: Características Técnicas
¹ Con tensión de entrada en 170Vca, en la salida resulta 76,5 Vcc. Para 280Vca de tensión de entrada, resulta 126 Vcc de tensión de salida, o sea, la máxima tensión continua de salida es lo mismo que 0,45 x tensión alternada de entrada. 24 l Regulador Automático de Tensión – GRTA-2D... -
Page 25: Diagrama De Bloques
Vad: Girando en el sentido horario aumenta la tensión. StbPI: Girando en el sentido horario aumenta la faja de compensación de reactivos. StbD: Girando en el sentido horario la respuesta se hace más lenta. Regulador Automático de Tensión – GRTA-2D l 25... -
Page 26: Operación
▪ Hz 60 = 60 Hz ▪ Hz 50 = 50 Hz El ajuste es realizado automáticamente por el regulador de tensión. Frecuencia (Hz) Frecuencia (Hz) Figura 9.1: Operación U/F 26 l Regulador Automático de Tensión – GRTA-2D... -
Page 27: Diagrama De Conexión
1. Antes de conectar el regulador al alternador, verifique en el manual de instalación, la tensión nominal de referencia; 2. Caso la tensión de referencia no sea igual a tensión de salida del alternador, no efectuar las conexiones sin antes consultar la asistencia técnica de WEG. 11 DIMENSIONAL Vista Superior Vista Lateral Figura 11.1: Dimensional (mm) -
Page 28: Diagrama Para Prueba Sin Alternador
5º Con la lámpara encendida, gire lentamente el trimpot Vad en sentido antihorario (después de una determinada posición del trimpot, la lámpara debe apagarse); 6º Desconecte el disyuntor. Figura 13.1: Diagrama de prueba 28 l Regulador Automático de Tensión – GRTA-2D... -
Page 29: Defectos, Causas Y Soluciones
Es vital que todos los terminales y conexiones de los cables sean mantenidos libres de corrosión. 16 GARANTIA Vea el Manual de Instalación y Mantenimiento de los Alternadores WEG. WEG Group - Energy Business Unit Jaraguá do Sul - SC - Brazil Telefono: 55 (47) 3276-4000 energia@weg.net... - Page 30 Regulador Automático de Tensão – GRTA-2D...
- Page 31 Contudo, em qualquer tempo o cliente poderá solicitar material atualizado que lhe será fornecido sem encargos decorrentes. Em caso de perda do manual de instruções, a WEG poderá fornecer exemplar avulso, e se necessário, informações adicionais sobre o produto. As solicitações poderão ser atendidas, desde que informado o número de série e modelo do equipamento.
- Page 32 Regulador Automático de Tensão – GRTA-2D...
- Page 33 12 DESCRIÇÃO DOS TERMINAIS DE CONEXÃO ............38 13 DIAGRAMA PARA TESTE SEM ALTERNADOR ............39 14 DEFEITOS, CAUSAS E SOLUÇÕES ................. 40 15 MANUTENÇÃO PREVENTINA .................. 40 16 GARANTIA ......................... 40 Regulador Automático de Tensão – GRTA-2D l 33...
-
Page 34: Informações De Segurança
3 INTRODUÇÃO Os reguladores eletrônicos de tensão analógicos da série GRTA-2D são equipamentos compactos de alta confiabilidade e de baixo custo, os quais foram desenvolvidos dentro da mais alta tecnologia, para regulação de tensão em alternadores síncronos sem escovas (brushless). -
Page 35: Características Técnicas
Para 300 Vca de tensão de entrada, obtém-se 135 Vcc de tensão de saída, ou seja, a máxima tensão contínua de saída é igual a 0,45 x tensão alternada eficaz de entrada. Regulador Automático de Tensão – GRTA-2D l 35... -
Page 36: Diagrama De Blocos
StbD: Ajuste da Estabilidade Derivativo. 8 AJUSTE DOS TRIMPOTS Vad: Girando no sentido horário aumenta a tensão. StbPI: Girando no sentido horário a resposta torna-se mais lenta. StbD: Girando no sentido horário a resposta torna-se mais lenta. Regulador Automático de Tensão – GRTA-2D... -
Page 37: Operação
▪ Hz 60 = 60 Hz ▪ Hz 50 = 50 Hz O ajuste é realizado automaticamente pelo regulador de tensão. Frequência (Hz) Frequência (Hz) Figura 9.1: Operação U/F Regulador Automático de Tensão – GRTA-2D l 37... -
Page 38: Diagramas De Conexão
Jumper para seleção da frequência de operação 50/60 Hz (Hz 50 = 50 Hz / Hz 60 = 60 Hz). A+, A-: Entrada analógica de ajuste de tensão. Aux: Seleção da escala de operação a entrada analógica (±3Vcc/±5Vcc/±10Vcc). Regulador Automático de Tensão – GRTA-2D... -
Page 39: Diagrama Para Teste Sem Alternador
5º Com a lâmpada acesa, girar lentamente o trimpot Vad no sentido anti-horário (após uma determinada posição do trimpot, a lâmpada deve apagar); 6º Desligar disjuntor. Figura 13.1: Diagrama para teste Regulador Automático de Tensão – GRTA-2D l 39... -
Page 40: Defeitos, Causas E Soluções
É vital que todos os terminais e conexões dos fios sejam mantidos livres de corrosão. 16 GARANTIA Vide o Manual de Instalação e Manutenção dos Alternadores WEG. WEG Group - Energy Business Unit Jaraguá... - Page 41 BOBINA AUXILIAR – 12 CABLES / CONEXÃO COM BOBINA AUXILIAR – 12 CABOS 1.1 STAR SERIES CONNECTION – 12 LEADS (380-400-415V@50Hz_380-416-440- 480V@60Hz) CONEXÍON ESTRELLA SERIE – 12 CABLES (380-400-415V@50Hz_380-416-440- 480V@60Hz) CONEXÃO ESTRELA SÉRIE – 12 CABOS (380-400-415V@50Hz_380-416-440- 480V@60Hz) Regulador Automático de Tensão – GRTA-2D l 41...
- Page 42 1.2 STAR PARALLEL CONNECTION – 12 LEADS (190-200-208V@50Hz_190-208- 220-240V@60Hz) CONEXÍON ESTRELLA PARALELA – 12 CABLES (190-200-208V@50Hz_190- 208-220-240V@60Hz) CONEXÃO ESTRELA PARALELO – 12 CABOS (190-200-208V@50Hz_190-208- 220-240V@60Hz) Regulador Automático de Tensão – GRTA-2D...
- Page 43 CONEXÍON SIN BOBINA AUXILIAR @ SHUNT – 12 CABLES / CONEXÃO SEM BOBINA AUXILIAR @ SHUNT 2.1 STAR SERIES CONNECTION – 12 LEADS (380-400-415V@50Hz_380-416-440- 480V@60Hz) CONEXÍON ESTRELLA SERIE – 12 CABLES (380-400-415V@50Hz_380-416-440- 480V@60Hz) CONEXÃO ESTRELA SÉRIE – 12 CABOS (380-400-415V@50Hz_380-416-440- 480V@60Hz) Regulador Automático de Tensão – GRTA-2D l 43...
- Page 44 2.2 STAR PARALLEL CONNECTION – 12 LEADS (190-200-208@50Hz_190-208-220- 240V@60Hz) CONEXÍON ESTRELLA PARALELA – 12 CABLES (190-200-208@50Hz_190-208- 220-240V@60Hz) CONEXÃO ESTRELA PARALELO – 12 CABOS (190-200-208@50Hz_190-208- 220-240V@60Hz) Regulador Automático de Tensão – GRTA-2D...
- Page 45 2.3 STAR CONNECTION – 6 LEADS (380-400-415V@50Hz_380-416-440- 480V@60Hz) CONEXÍON ESTRELLA – 6 CABLES (380-400-415V@50Hz_380-416-440- 480V@60Hz) CONEXÃO ESTRELA – 6 CABOS (380-400-415V@50Hz_380-416-440- 480V@60Hz) Regulador Automático de Tensão – GRTA-2D l 45...
- Page 46 3 CONNECTION WITH AUXILIAR COIL – 6 LEADS / CONEXÍON CON BOBINA AUXILIAR – 6 CABLES / CONEXÃO COM BOBINA AUXILIAR – 6 CABOS 3.1 STAR CONNECTION – 6 LEADS (380-400-415V@50Hz_380-440-480V@60Hz) CONEXÍON ESTRELLA – 6 CABLES (380-400-415V@50Hz_380-440-480V@60Hz) CONEXÃO ESTRELA – 6 CABOS (380-400-415V@50Hz_380-440-480V@60Hz) Regulador Automático de Tensão – GRTA-2D...
- Page 47 Stb1/Stb2: Stability adjustments. Turning clockwise slows down stability response. JUMPER FUCTIONS: Hz: Jumper 50/60 Hz (Hz 50 = 50Hz, Hz 60 = 60Hz). SENSING E1: Sensing (Input) – 160-300Vca (Single phase). E2: Sensing (Input) – 320-600Vca (Single phase). Regulador Automático de Tensão – GRTA-2D l 47...
- Page 48 NOTES / NOTAS Regulador Automático de Tensão – GRTA-2D...
- Page 49 Regulador Automático de Tensão – GRTA-2D l 49...
