Page 1
See Figure 6 on Page 5 for LED Indicator explanations. The FDX4D(M)(S)1 may be directly plugged into the ComNet Rack (Part C1) or can operate as a standalone module. See Figure A on Page 6 for mounting instructions.

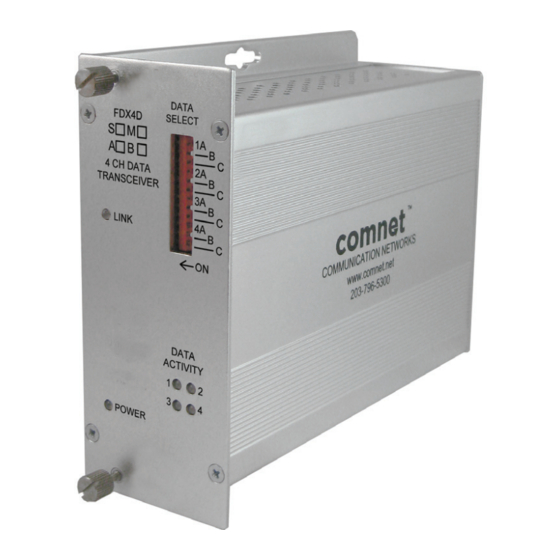

INSTALLATION AND OPERATION MANUAL FDX4D(M)(S)(-M) FIGURE 1 – FDX4D 1 FIBER TRANSCEIVER MULTIMODE OR SINGLE MODE OPTICAL FIBER BLACK BLACK WITH WHITE STRIPE/RED Power Supply: Surface Mount: 8–15 VDC @ 3W Rack Mount: From Rack FIGURE 2 – FDX4D 1 FIBER TRANSCEIVER FRONT PANEL REAR PANEL NOTE: Remove Electrical Connector for Rack Mount Units...
Page 5
INSTALLATION AND OPERATION MANUAL FDX4D(M)(S)(-M) FIGURE 5 – DATA SETTINGS Customer Customer Equipment FDX4D FDX4D Equipment Data Transmit DIN(–) DOUT(–) Data Receive Data Receive DOUT(–) DIN(–) Data Transmit RS232 Signal Ground Signal Ground Data Out (+) DIN(+) DOUT(+) Data In (+) Data Out (–) DIN(–) DOUT(–)
