Servocomando Modulante
Modulating Actuator

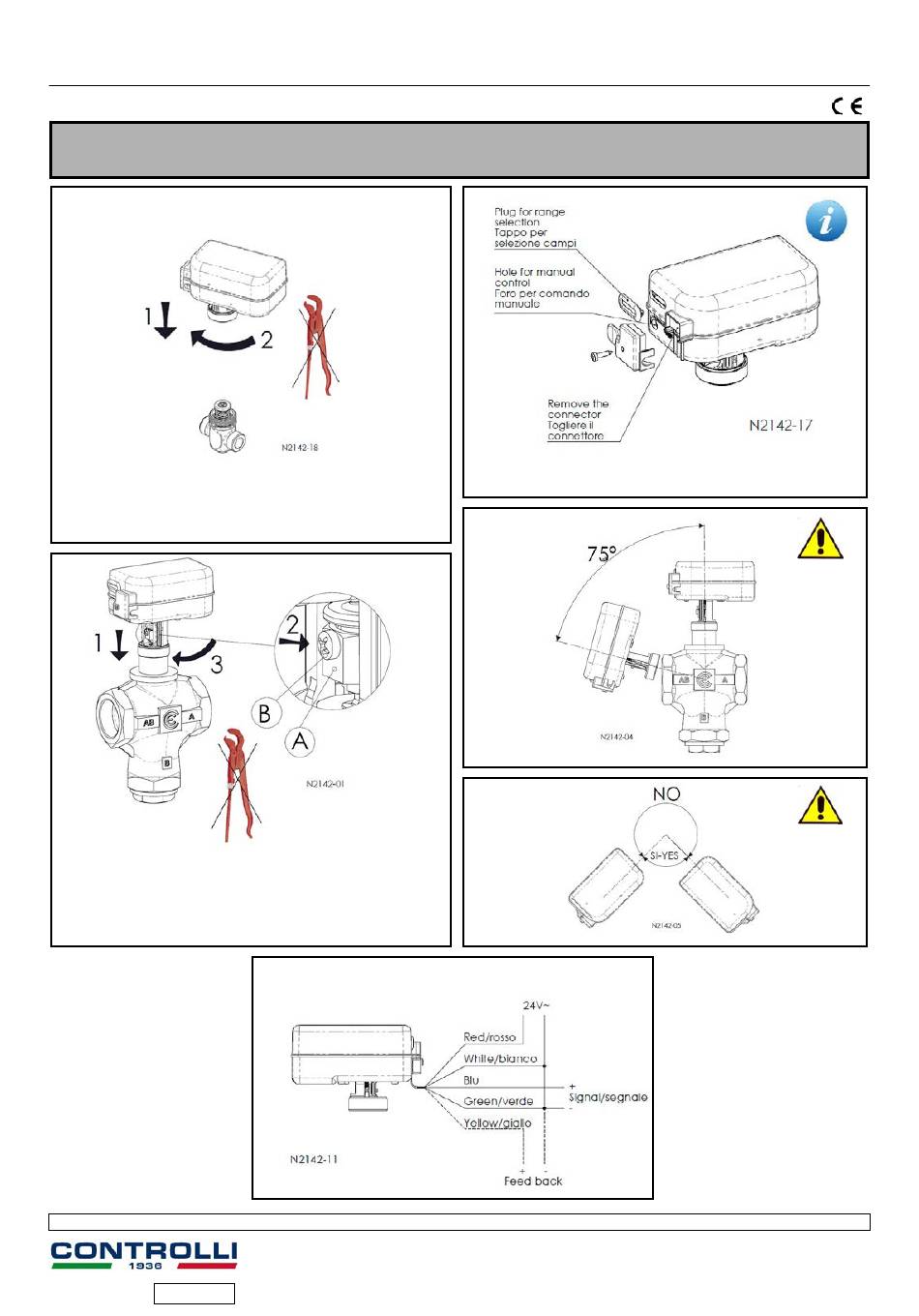

ISTRUZIONI DI MONTAGGIO / MOUNTING INSTRUCTIONS
Portare lo spintore del servocomando nella posizione retratta. / Set the actua-
tor spindle in the retract position.
Allineare il foro dello spintore del servocomando con il foro del dado (A), serra-
re la vite (B) attraverso il foro non filettato del dato (A). / Align actuator spindle
slot with the hole in locknut (A) , secure with bolt (B) through non threaded hole
in locknut (A).
1° Emissione
ISO 9001
MVTXXXS
MVTXXX
SCHEMA DI COLLEGAMENTO /
WIRING DIAGRAM
12/13
CONTROLLI S.p.A.
16010 SANT'OLCESE Genova - Italy
Tel.: +39 01073061
E-mail: info@controlli.eu
Usare il comando manuale per portare lo spintore del comando manuale nella
posizione di installazione./ Use manual override to set the spindle in the instal-
lation position.
1
Fax: +39 0107306870/871
Web: www.controlli.eu
MVT5XX
DIM233
