Controlli MVT5 Series Mounting Instructions

Servocomando Modulante
Modulating Actuator
ISTRUZIONI DI MONTAGGIO / MOUNTING INSTRUCTIONS

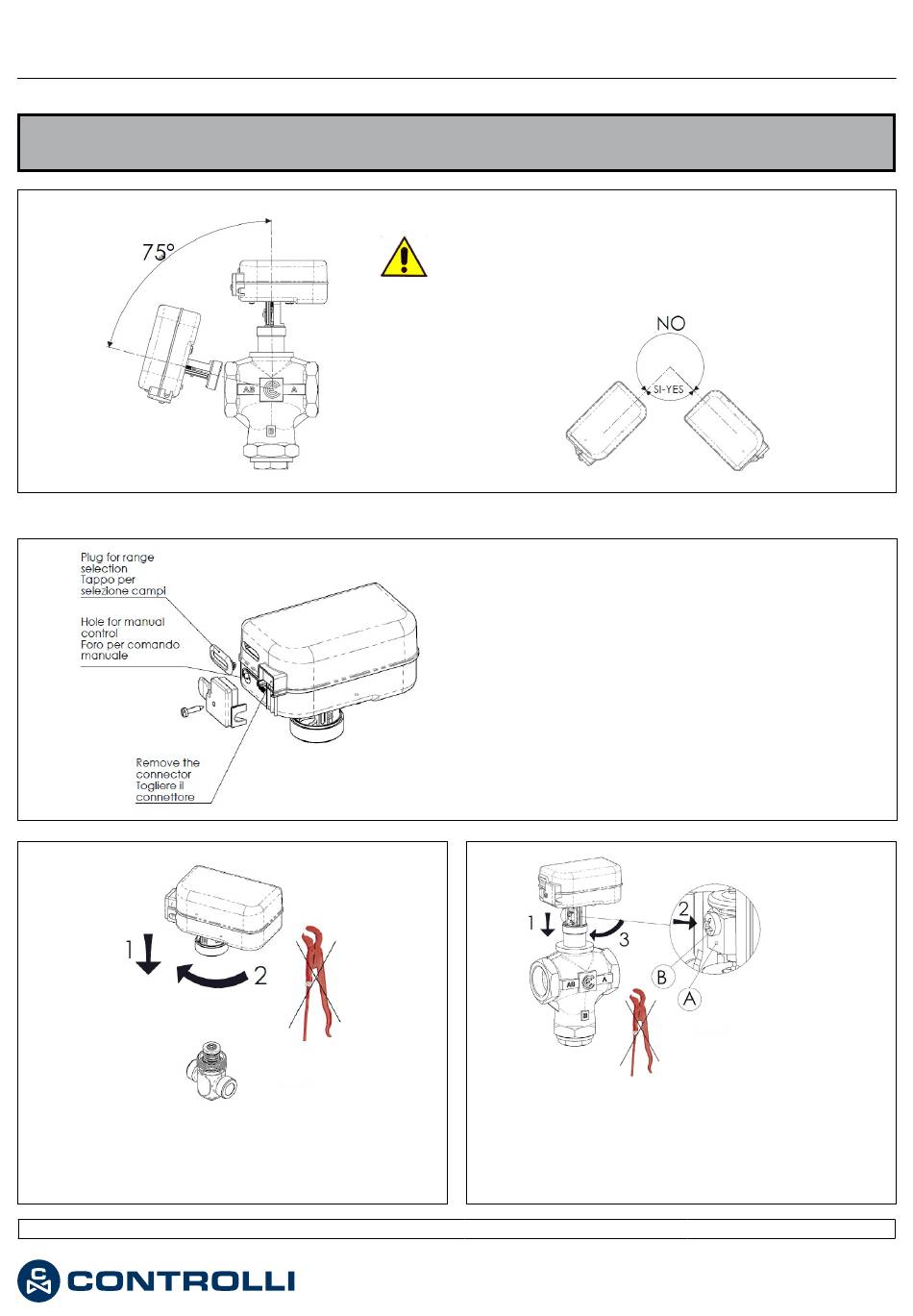

INSTALLAZIONE / INSTALLATION
Portare lo spintore del servocomando nella posizione re-
tratta
Set the actuator spindle in the retract position
1 Emissione / 1 Issue rev. b
a st
Non utilizzare il servocomando se non accoppiato alla valvola
Do not use the actuator if not coupled with the valve
Usare il comando manuale per portare lo spintore del
comando manuale nella posizione di installazione
Use manual override to set the spindle in the installa-
tion position.
MVTxxxS
Allineare il foro dello spintore del servocomando con il foro
del dado (A), serrare la vite (B) attraverso il foro non filet-
tato del dato (A)
Align actuator spindle slot with the hole in locknut (A), se-
cure with bolt (B) through non threaded hole in locknut (A)
