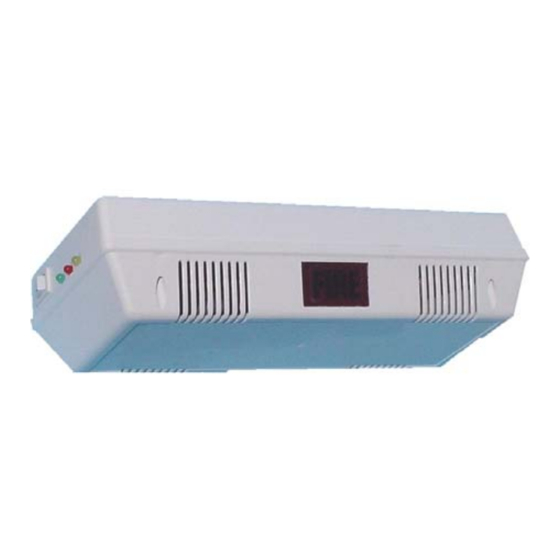

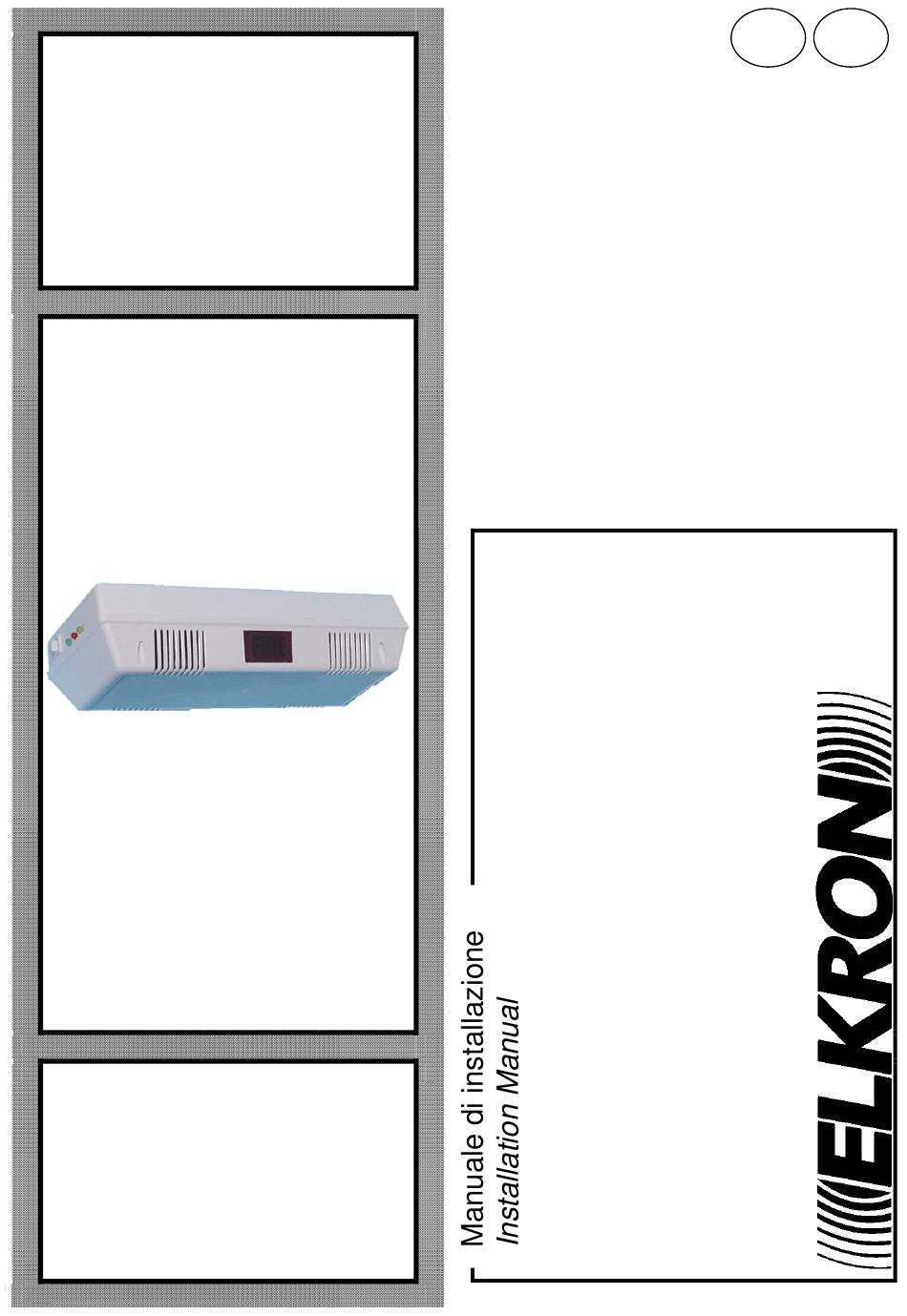

- Page 1 C302 Centralina monozona Single zone control panel DS80SC60-001 LBT80336 IS7525-AA...
- Page 2 COPYRIGHT Questo software e' prodotto da ELKRON S.p.A. ed e' protetto dalle leggi italiane sul copyright e da tutte le applicabili leggi nazionali. Percio' questo software deve essere considerato come ogni altro materiale comprensivo di copyright (ad esempio libri o cassette musicali) ad eccezione del fatto che l'utente puo' (a) fare una copia del software al solo scopo di backup oppure (b) installare il software su un singolo hard disk tenendo l'originale solo per backup.
-
Page 3: Table Of Contents
Standard system with E/405 electromagnets for the door release check ......21 Connections to electromagnets ..................22 Connections to gas detectors .................... 22 Connection to RG54 – One device ..................23 Connection to RG54 – two or more devices ..............23 3/24 C302... -
Page 4: Generalità
La Centralina può informare sullo stato di Allarme altre apparecchiature avendo a bordo un relè a uno scambio con contatti liberi, e una uscita open collector. La C/302 è dotata di una morsettiera di collegamento da e verso il campo. Nota: (le batterie NON possono essere alloggiate all’interno della centralina). 4/24 C302... -
Page 5: Funzionamento
Linea di Rivelazione verrà disalimentata mentre gli Elettromagneti rimangono alimentati. -Tutti gli eventi provenienti dalla Linea di Rivelazione esterna sono memorizzati. Per ripristinare il normale funzionamento si deve agire sull’interruttore portandolo sulla posizione ( 1 ) o dal reset esterno, morsetto n° 12. 5/24 C302... -
Page 6: Dimensioni E Fissaggi
Linea di Rivelazione ESTERNA Esclusa Interruttore Elettromagneti NON sono Alimentati Alimentazioni verso il campo e verso le Batterie sono presenti 3 Dimensioni e fissaggi Led Giallo Led Rosso ø 5 Led Verde Pulsante di Reset Entrata cavi diametro 19 6/24 C302... -
Page 7: Caratteristiche Tecniche
• Per garantire la protezione dell’apparecchio contro infiltrazioni accidentali di acqua e polvere utilizzare un passacavo con grado di protezione minimo IP32 e classe di infiammabilità 5V • Per il collegamento dell’apparecchio alla rete elettrica utilizzare un cavo di alimentazione che garantisca il doppio isolamento 7/24 C302... -
Page 8: Descrizione Scheda E Morsettiera
Contatto NA relè allarme 1 A 30VDC Contatto C relè allarme 1 A 30VDC Contatto NC relè allarme 1 A 30VDC Segnale porta Fusibile protezione 250 mA Fusibile protezione 500 mA Jumper per ritardo sgancio elettromagneti Trasformatore 000081 8/24 C302... -
Page 9: Descrizione Jumper
C/302 sia presente la porta di’ingresso. In tale caso dovrà essere usata staffatura assicurare l’installazione in posizione orizzontale (vedere figura a lato). Porta 000083 Nota: in tutti i casi la centrale C/302 deve sempre essere posizionata in orizzontale. 9/24 C302... -
Page 10: Collegamenti Centralina
7 Collegamenti centralina 7.1 Schemi di collegamento indicativi Contatti NC posizionati sulle porte 24 V. d.c. 300 mA Max. 24 V. d.c. Buzzer RIVELATORI Rip. Neg. anomalia porta ELETTROMAGNETI SIRENA 230 V - 50 Hz Trasformatore 000085 10/24 C302... -
Page 11: Impianto Tipo Con Elettromagneti E/401 - E/402
Impianto tipo con elettromagneti E/401 – E/402 con contatti chiusi per il controllo porte Elettromagnete mod. E/402 Contatti NC per il controllo porta Centralina RIVELATORE mod. C/302 Impianto tipo con elettromagneti E/405 per il controllo dello sgancio porta Elettromagnete mod. E/405 Centralina mod. C/302 RIVELATORE 11/24 C302... -
Page 12: Collegamenti Ad Elettromagneti
GAS BPG/213 (Max. 2) di GAS RG/201 o RG/203IP (Max. 2) rivelatore di GAS RG/203 (Max. 2) Resistenza di Resistenza di Fine Linea Fine Linea Resistenza di Fine Linea da 3,3 K ohm da 3,3 Kohm da 3,3 Kohm 12/24 C302... -
Page 13: Collegamento Ad Rg54 - Un Dispositivo
Collegamento ad RG54 – 2 o più dispositivi Il numero massimo di sensori RG54 collegabili è di 3. Terra locale Passacavo Buzzer Sezione cavi 1mm2 Resistenza di fine linea Primo sensore Ultimo sensore P7 ON P7 ON P8 ON P8 ON Trasformatore 000088 13/24 C302... -
Page 14: General Information
Alarm repetition form C relay allows to trasmit alarm to external notification appliances. C/302 is equipped with a terminal block for the connection to and from the field. Note: (the batteries CANNOT be housed inside the control module). 14/24 C302... -
Page 15: Operation
Detection Line will be de-energized, while the Electromagnets will remain powered. - All the events from the external Detection Line are stored. To restore the nornal operation switch the reset button to “1” position or switch the external reset button connected to terminal 12. 15/24 C302... -
Page 16: Dimensions And Drilling Template
Detection Line Short Circuited (buzzer sounds continuosly) Control Panel Operating Control Panel Excluded, Green Led Off EXTERNAL Detection Line Excluded Switch The door holders are NOT Powered The supplies to the field and to the Batteries are present 3 Dimensions and drilling template 16/24 C302... -
Page 17: Specifications
• To ensure the appliance protection against accidental infiltration of water and dust, use a cable gland with a minimum protection degree IP32 and a flammability class 5V. • For connecting the appliance to the electric main, use a power cord ensuring a double insulation. 17/24 C302... -
Page 18: Card And Terminal Board Description
Alarm relay NA contact 1 A 30VDC Alarm relay C contact 1 A 30VDC Alarm relay NC contact 1 A 30VDC Door signal Protection fuse 250 mA Protection fuse 500 mA Jumper for electromagnet release delay Trasformatore Transformer 000081 18/24 C302... -
Page 19: Jumper Description
In such case, use an appropriate bracketing to secure 12 m C/302 the installation horizontally (see the figure shown to the side). Note: in all cases, the C/302 Control Panel should always be positioned Porta-Door Door 000083 horizontally. 19/24 C302... -
Page 20: Control Panel Connection
Contatti NC posizionati sulle porte NC Contacts positioned on the doors 24 V. d.c. 300 mA Max. 24 V. d.c. Buzzer RIVELATORI DETECTORS Rip. Neg. anomalia porta Door fault Neg.Rep. ELETTROMAGNETI/DOOR HOLDER SIRENA/SIREN 230 V - 50 Hz Trasformatore Trasformer 000085 20/24 C302... -
Page 21: Standard System With E/401 - E/402 Electromagnets
7.3 Standard system with E/401 – E/402 electromagnets with closed contacts for the door check E/402 Door Holder NC contact for doors check Detector C/302 7.4 Standard system with E/405 electromagnets for the door release check E/405 Door Holder C/302 Detector 21/24 C302... -
Page 22: Connections To Electromagnets
SP RP E- E+ C/302 This electromagnet is equipped with a release push button. A reed contact is used for release control. The electromagnet line must be parallel connected as shown in the drawing. 7.6 Connections to gas detectors 22/24 C302... -
Page 23: Connection To Rg54 - One Device
Terra locale Cable gland Buzzer Sezione cavi 1mm2 Resistenza di fine linea 1mm2 Wire cross-section End of line resistor Primo sensore Ultimo sensore First device Last device P7 ON P7 ON P8 ON P8 ON Trasformatore Transformer 000088 23/24 C302... - Page 24 ELKRON S.p.A. Via Cimarosa, 39 – 10154 Torino (TO) – Italy Tel. +39 (0)11.3986711 – Fax +39 (0)11.3986790 Sede Milano: Via Gadames,109 – 20151 (Mi) – Italy Tel. +39 (0)2.334491 – Fax +39 (0)2.33449213 www.elkron.it – mail to: info@elkron.it...
