Sunny Health & Fitness SF-RBD4703 User Manual

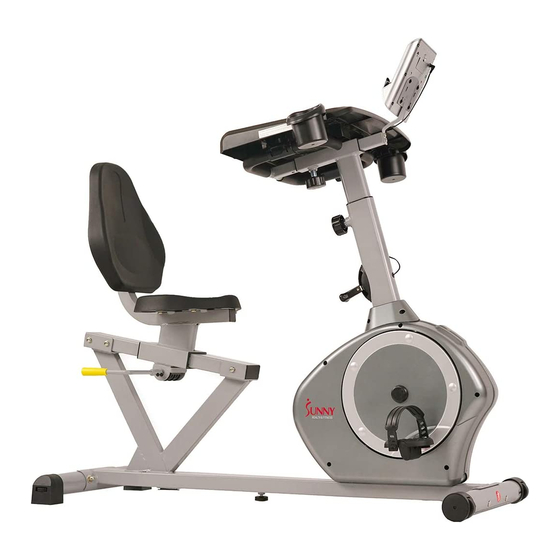

Convertible works recumbent bike
Hide thumbs Also See for SF-RBD4703:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
CONVERTIBLE WORKS RECUMBENT
English, Page
7~12
IMPORTANT! Please retain owner's manual for maintenance and adjustment instructions. Your satisfaction is
very
support@sunnyhealthfitness.com or 1-877-90SUNNY (877-907-8669).
Español, Page 13~18 ¡IMPORTANTE! Por favor, conserve el manual del usuario para las instrucciones de mantenimiento y ajuste.
Su satisfacción es muy importante para nosotros, SI AL PRODUCTO LE HACE FALTA PARTES, POR
FAVOR
support@sunnyhealthfitness.com o al 1-877-90SUNNY (877-907-8669).
SF-RBD4703
USER MANUAL
important
to
us,
PLEASE
NO
LO
DEVUELVA
BIKE
DO
NOT
RETURN
HASTA
TENER
UNTIL
YOU
HAVE
CONTACTED
CONTACTO
CON
US:
NOSOTROS:

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SF-RBD4703 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Sunny Health & Fitness SF-RBD4703

Summary of Contents for Sunny Health & Fitness SF-RBD4703

  • Page 1 CONVERTIBLE WORKS RECUMBENT BIKE SF-RBD4703 USER MANUAL English, Page 7~12 IMPORTANT! Please retain owner’s manual for maintenance and adjustment instructions. Your satisfaction is very important PLEASE RETURN UNTIL HAVE CONTACTED support@sunnyhealthfitness.com or 1-877-90SUNNY (877-907-8669). Español, Page 13~18 ¡IMPORTANTE! Por favor, conserve el manual del usuario para las instrucciones de mantenimiento y ajuste.

  • Page 2: Important Safety Notice

    IMPORTANT SAFETY NOTICE We thank you for choosing our product. To ensure your safety and health, please use this equipment correctly. It is important to read this entire manual before assembling and using the equipment. Safe and effective use can only be achieved if the equipment is assembled, maintained and used properly.
  • Page 3 INFORMACIÓN IMPORTANTE DE SEGURIDAD Gracias por haber elegido nuestro producto. Para garantizar su seguridad y salud, utilice este equipo correctamente. Es importante que lea todo el manual antes de instalar y usar el equipo. Sólo se puede lograr un uso seguro y eficaz si el equipo se ensambla, mantiene y se utiliza correctamente.

  • Page 4: Exploded Diagram

    EXPLODED DIAGRAM...

  • Page 5: Parts List

    PARTS LIST Description Spec. Qty. Description Spec. Qty. Main Frame Fixing Bracket Seat Post Sensor Wire Handlebar Clamping Sheet Slide Rail Square Plug 60x30x1.5 Handlebar Post Cross Pan Head Screw ST4.2x18 Front Stabilizer Round Plug Rear Stabilizer Small Belt Pulley Adjustment Handle Magnetic Board Square Neck Bolt...

  • Page 6: Lista De Piezas

    LISTA DE PIEZAS n.° Descripción Espec. Cant. n.° Descripción Espec. Cant. Estructura Principal Soporte para Fijación Tija de Sillín Cable del Sensor Manubrio Pieza de Sujeción Riel Deslizante Clavija Cuadrada 60x30x1.5 Poste del Manubrio Tornillo ST4.2x18 Estabilizador Delantero Clavija Redonda Estabilizador Trasero Polea Pequeña de Correa Palanca de Ajuste...

  • Page 7: Hardware Package

    HARDWARE PACKAGE #9 M8*L73 4PCS #11 M8 4PCS #12 Ф8.2*2*Ф19*R30 4PCS #81 S=5 1PC #80 S=13、 14、 15 1PC #82 S=6 1PC Ordering Replacement Parts (U.S. and Canadian Customers only) Please provide the following information in order for us to accurately identify the part(s) needed: ...
  • Page 8 ASSEMBLY INSTRUCTIONS We value your experience using Sunny Health and Fitness products. For assistance with parts or troubleshooting, please contact us at support@sunnyhealthfitness.com or 1-877-90SUNNY (877-907-8669). STEP 1: Attach Front Stabilizer (No. 6) and Rear Stabilizer (No. 7) to Main Frame (No.
  • Page 9 We value your experience using Sunny Health and Fitness products. For assistance with parts or troubleshooting, please contact us at support@sunnyhealthfitness.com or 1-877-90SUNNY (877-907-8669). STEP 3: Remove preassembled 6 Hex Pan Head Screws (No. Washers (No. 15) from the Slide Rail (No.
  • Page 10 We value your experience using Sunny Health and Fitness products. For assistance with parts or troubleshooting, please contact us at support@sunnyhealthfitness.com or 1-877-90SUNNY (877-907-8669). STEP 5 Remove the preassembled Spring Knob (No. 13) from the front tube of Main Frame (No. 1). Insert Handlebar Post (No.
  • Page 11 ADJUSTMENTS & USAGE GUIDE ADJUSTING THE TENSION ADJUSTING THE SEAT POSITION To move the seat forward or backward seat on To adjust the tension of the bike, move the bike and pull the Adjustment Handle (No. 8) Tension Control (No. 78). 1 is the lowest towards you.

  • Page 12: Battery Installation And Replacement

    BATTERY INSTALLATION & REPLACEMENT BATTERY INSTRALLATION 1. Take out 2 AAA batteries from computer box. 2. Press the buckle of battery cover on the Computer (No. 31), then remove battery cover. 3. Install 2 AAA batteries into the battery case on the back of the Computer (No. 31). Pay attention to the battery + and - poles before installing.

  • Page 13: Exercise Computer

    EXERCISE COMPUTER SPECIFICATIONS: TIME……………………………………………………..…00:00-99:59 SPEED………………………………………………..……0.0-99.9 MPH DISTANCE (DIST)………………………………………0.00-999.9 ML CALORIE (CAL)………………………………………0.00-9999 KCAL ODOMETER (ODO)………………………………………0.0-9999 ML KEY FUNCTION: MODE (SELECT/RESET): This allows user to select the desired function (SCAN, TIME, SPEED, DIST, ODO, and CAL). The arrow will point to the function chosen. AUTO ON/OFF: The computer turns on when any key is pressed, or when user starts pedaling.

  • Page 14: Instrucciones De Montaje

    INSTRUCCIONES DE MONTAJE Valoramos su experiencia con los productos de Sunny Health and Fitness. Para obtener ayuda con piezas resolver algún problema, escríbanos dirección correo support@sunnyhealthfitness.com, o llámenos al 1-877-90SUNNY (877-907-8669). PASO 1: Conecte el Estabilizador Delantero (n.° 6) y el Estabilizador Trasero (n.° 7) a la Estructura Principal (n.°...
  • Page 15 Valoramos su experiencia con los productos de Sunny Health and Fitness. Para obtener ayuda piezas resolver algún problema, escríbanos dirección correo support@sunnyhealthfitness.com, o llámenos al 1-877-90SUNNY (877-907-8669). PASO 3: Desatornille primero los 6 Tornillos de Cabeza Hexagonal (n.° 14) y las 6 Arandelas (n.°...
  • Page 16 Valoramos su experiencia con los productos de Sunny Health and Fitness. Para obtener ayuda con piezas resolver algún problema, escríbanos dirección correo support@sunnyhealthfitness.com,o llámenos al 1-877-90SUNNY (877-907-8669). PASO 5： Desatornille los Perilla de Resorte (n.° 13) preensamblados a la parte del Estructura Principal (n.°...
  • Page 17 AJUSTES Y GUÍA DE USO AJUSTANDO LA TENSIÓN AJUSTANDO LA POSICION DEL ASIENTO Para ajustar la tensión de la bicicleta, mueva Para mover el asiento hacia adelante o hacia atrás, siéntese en la bicicleta, jale la Palanca de la Controlador de Tensión (n.°78). 1 es el Ajuste ( 8) hacia usted.
  • Page 18 INSTALACIÓN Y REMPLAZO DE BATERIA INSTALACIÓN DE LAS PILAS 1. Saque 2 pilas AAA de la caja de la computadora. 2. Presione el broche de la tapa de las pilas en la Monitor (n.° 31), luego, retire la tapa de las pilas.

  • Page 19: Funciones Principales

    ORDENADOR ESPECIFICACIONES: TIEMPO (TIME)………………………………………….…00:00-99:59 VELOCIDAD (SPEED)……………………………….….0.0-99.9 MPH DISTANCIA (DIST)…………………………………… 0.00-999.9 ML CALORIAS (CAL)…………………..……………… 0.00-9999 KCAL ODOMETRO (ODO)………………………………………0.0-9999 ML FUNCIONES PRINCIPALES: MODO (SELECCIONAR/RESET): Permite al usuario seleccionar la función deseada (SCAN, TIME, SPEED. DIST, ODO, y CAL). La flecha señala la función elegida. ENCENDIDO / APAGADO AUTOMÁTICO: El ordenador se enciende cuando se pulsa cualquier tecla o cuando el usuario comienza a pedalear.
