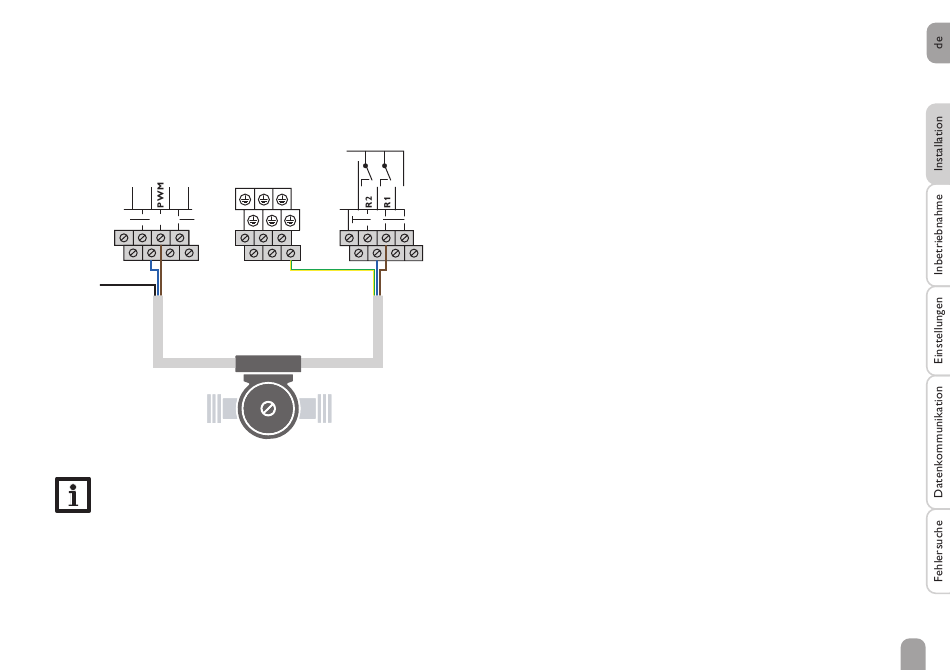

Elektrischer Anschluss einer Hocheffizienzpumpe (HE-Pumpe)
Die Drehzahlregelung einer HE-Pumpe erfolgt über ein PWM-Signal / 0-10-V-An-
steuerung. Zusätzlich zum Anschluss an das Relais (Spannungsversorgung) muss die
Pumpe an einen der PWM-Ausgänge des Reglers angeschlossen werden. Im Ein-
stellkanal Ausgänge muss dazu eine der PWM-Ansteuerungsarten gewählt und ein
Relais zugewiesen werden (siehe Seite 37).
GND
blau
braun
X
schwarz (nicht
verwendet)
Signalleitung
PWM
Signaleingang
Pumpe
Hinweis
Für die Vorgehensweise bei Inbetriebnahme siehe Seite 16.
N
blau
gelb/grün braun
Spannungsversor-
gung 230V~
Spannungsversorgung
Pumpe
