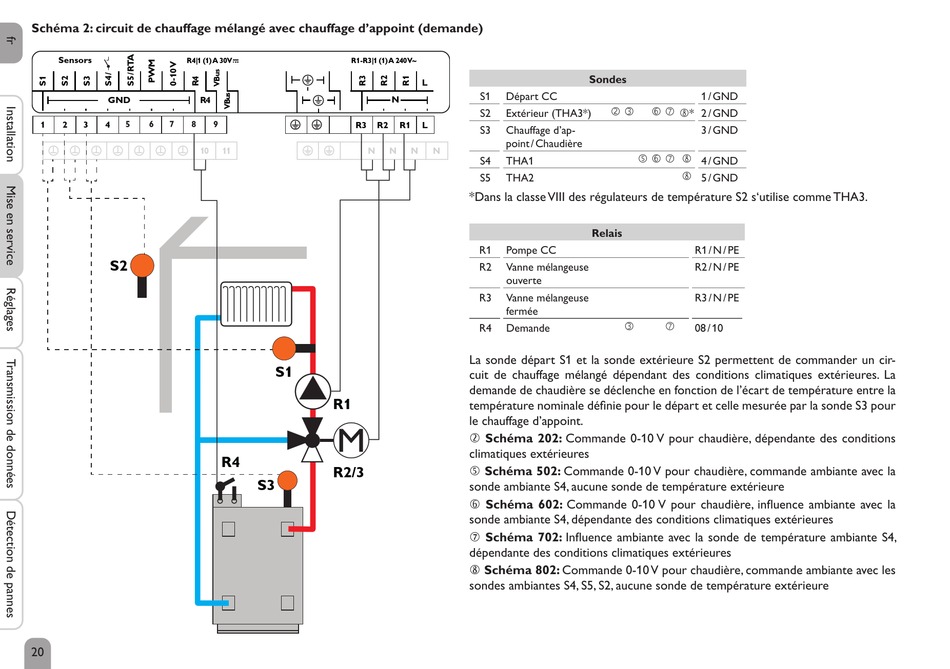

Schéma 2: circuit de chauffage mélangé avec chauffage d'appoint (demande)
Sensors
R4|1 (1) A 30V
GND R4
1 2 3 4 5 6 7 8
10
S2
20
R1-R3|1 (1) A 240 V~
N
9 R3 R2
11 N N
S1
R1
R4
R2/3
S3
L
S1 Départ CC
S2 Extérieur (THA3*)
R1 L
S3 Chauffage d'ap-
point / Chaudière
N N
S4 THA1
S5 THA2
*Dans la classe VIII des régulateurs de température S2 s'utilise comme THA3.
R1 Pompe CC
R2 Vanne mélangeuse
ouverte
R3 Vanne mélangeuse
fermée
R4 Demande
La sonde départ S1 et la sonde extérieure S2 permettent de commander un cir-
cuit de chauffage mélangé dépendant des conditions climatiques extérieures. La
demande de chaudière se déclenche en fonction de l'écart de température entre la
température nominale définie pour le départ et celle mesurée par la sonde S3 pour
le chauffage d'appoint.
 Schéma 202: Commande 0-10 V pour chaudière, dépendante des conditions
climatiques extérieures
 Schéma 502: Commande 0-10 V pour chaudière, commande ambiante avec la
sonde ambiante S4, aucune sonde de température extérieure
 Schéma 602: Commande 0-10 V pour chaudière, influence ambiante avec la
sonde ambiante S4, dépendante des conditions climatiques extérieures
 Schéma 702: Influence ambiante avec la sonde de température ambiante S4,
dépendante des conditions climatiques extérieures
 Schéma 802: Commande 0-10 V pour chaudière, commande ambiante avec les
sondes ambiantes S4, S5, S2, aucune sonde de température extérieure
Sondes
1 / GND
    * 2 / GND
3 / GND
    4 / GND
 5 / GND
Relais
R1 / N / PE
R2 / N / PE
R3 / N / PE
 
08 / 10
