NO.158, JIANG CHANG SAN ROAD, JING'AN DISTRICT,
MANUFACTURER: SHANGHAI KOHLER ELECTRONICS., LTD.
MA
NO. 1955, FENGXIANG ROAD, BAOSHAN AREA, SHANGHAI, PRC
English page 2-16
한글 페이지 17-31
1243902-KR01-D
Installation Guide
설치 지침서

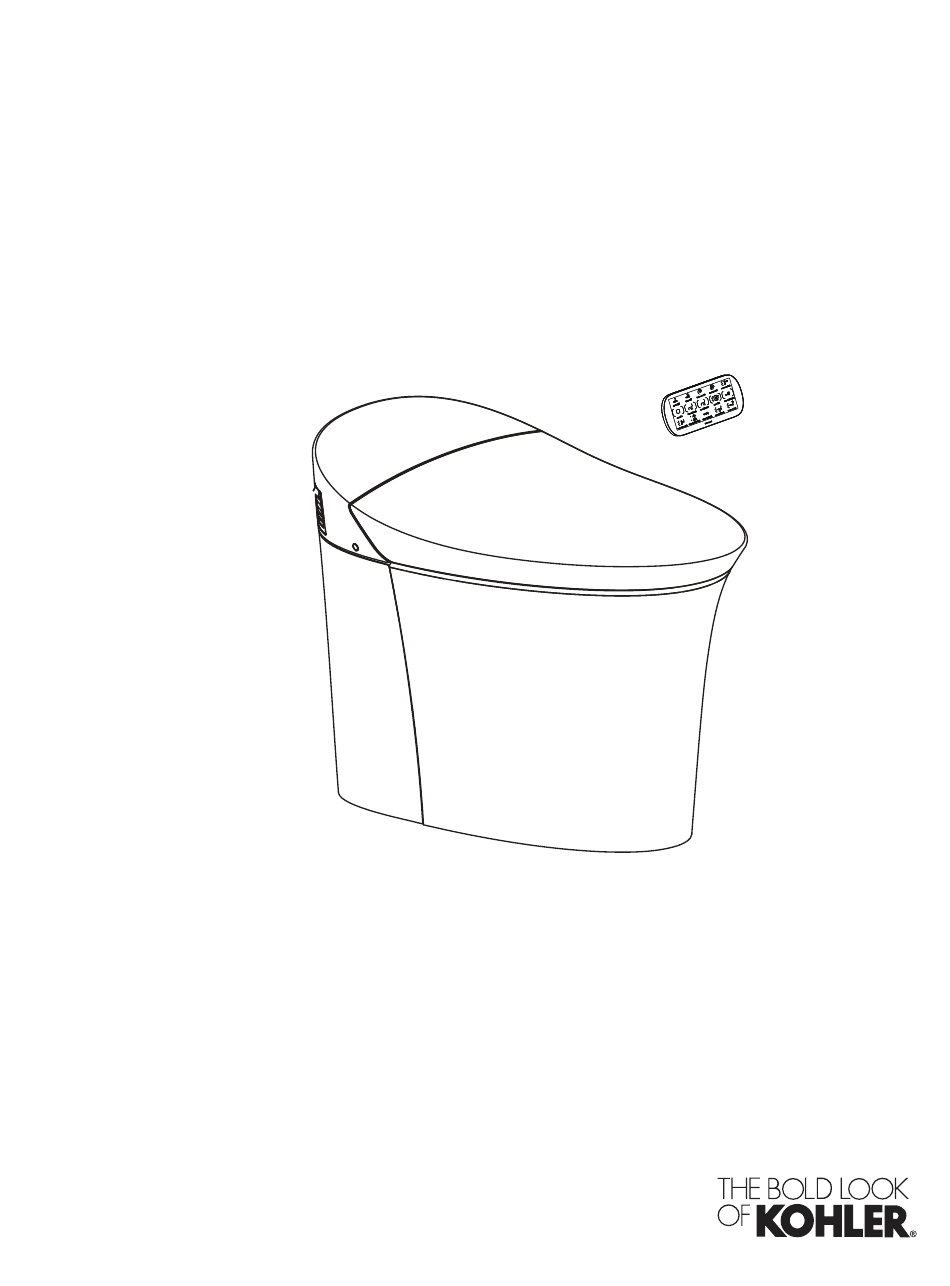

VEIL INTELLIGENT TOILET
베일 일체형 스마트 좌변기
K-5401KR
KOHLER CHINA INVESTMENT CO., LTD.
KOH
SHANGHAI, PRC POST CODE: 200436
POST CODE : 20044
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Kohler K-5401KR
Summary of Contents for Kohler K-5401KR
- Page 1 설치 지침서 VEIL INTELLIGENT TOILET 베일 일체형 스마트 좌변기 K-5401KR KOHLER CHINA INVESTMENT CO., LTD. NO.158, JIANG CHANG SAN ROAD, JING'AN DISTRICT, SHANGHAI, PRC POST CODE: 200436 MANUFACTURER: SHANGHAI KOHLER ELECTRONICS., LTD. NO. 1955, FENGXIANG ROAD, BAOSHAN AREA, SHANGHAI, PRC...
- Page 2 These instructions contain important care, cleaning, and warranty information - please leave instructions for the consumer. We appreciate your commitment to Kohler quality. Pleas e take a few minutes to review this manual before installation. If you encounter any installation or performan ce problems, please don't hesitate to contact us.Thanks 面遇到任何問題，務必請您與我們聯繫。...
- Page 3 WARNING: Risk of electric shock for hardwire install ations/through-floor electrical sup,ply: Connect only to properly-grounded, dedicated 220V-240V~, 10A, 50/60Hz circuit protected by a Class A Ground-Fault Circuit-Interrupter (GFCI) or Earth- Leakage Circuit-Breaker (ELCB). WARNING: Must use 10A receptacle. Kohler Co. 1243902-KR01-D...
-
Page 4: Specifications
Unit: mm Remote control Waterproof socket (grounding type) Water Inlet hose Fig.#3 Kohler reserves the right to change marked dimensions without prior notice. SPECIFICATIONS Average 3.6L, Full flush 4.8L, Flush ECO 3.0L Water supply volume Pit distance 305mm Min water pressu re 0. 1Mpa (dynamic pressure) Water pressure Max water pressure 0.74Mpa... -
Page 5: Preparations Before Installation
Hold the rim of the vitreous shell and take out the toilet. WARNING: Risk of personal injury and product damage!Please do not hold the rim of the bidet seat when lifting the the toilet. As the toilet is heavy, please seek help if necessary. Toilet Fig.#5 Kohler Co. 1243902-KR01-D... -
Page 6: Installation
(GFCI's) or Earth-Leakage Circuit-Breakers (ELCB's). Keep bath and shower away from electrical parts (such as remote controller, receptacle,etc). When the electrical supply is mounted on the wall, a GFCI or ELCB protected and water proof receptacle is required. 1243902-KR01-D Kohler Co. - Page 7 Make sure the toilet side mark symbol is align to the drain hole centerline on the finished floor.Mark down the left and right holes. Mark symbol Hole(two sides) Fig.#9 D. Drill two holes and insert two anches and bolts. 10mm Bolt Fig.#10 Kohler Co. 1243902-KR01-D...
- Page 8 Position the floor flange align the drain hole, and press it onto the finished floor . Silica gel Fig.#1 Remove side plates Unscrew the nut cap on the tee joint. Side Plate Nut cap Fig.#1 1243902-KR01-D Kohler Co.
- Page 9 CAUTION: Risk of product damage . Do not move the toilet after the trap way is properly seated to avoid the wax seal invalidated, Change the wax ring if it is needed to move. WARNING: Risk of personal injury or product damage. Overtightening may cause breakage or chipping. Fig.#14 Kohler Co. 1243902-KR01-D...
- Page 10 250 10 Decorative cover Tee valve Fig.#15 Connect the Water IMPORTANT! The supplied hose must be used for this installation. Connect the water outlet. Open the shut-off valve. NOTE: Please do not reuse the old hose. Fig.#16 1243902-KR01-D Kohler Co.
- Page 11 M. Caulk along the toilet bottom (except for the side plates). Finish installation by fixing the side plates. Projecting portion Coated with silica gel of silica gel are cut Side plate (two sides) off (two sides) Fig.#1 Kohler Co. 1243902-KR01-D...
-
Page 12: Installation Steps
Install the screw so it is covered. Place the remote controller on the holder. Fig.#19 Installation Steps: Public anti-loss installation Screw Hook Expansion Remove the Expansion screw pipe silicome plug Remove the Hook plate silicome plug Remote control Dock Seat gasket Fig.#20 1243902-KR01-D Kohler Co. - Page 13 Rear Wash: Water Temperature: mid Wind Temperature: mid Water Temperature: mid Night Light: On Pressure: mid Pressure: mid Energy Saving Mode: 6H Position: Level 3 Position: Level 3 Function of Auto Lid-Turning: On Function of Auto Flushing: On Kohler Co. 1243902-KR01-D...
-
Page 14: Troubleshooting
Trouble shooting This guide of trouble shooting is for general help only. Authorised representatives or qualified electricians of Kohler Company shall be able to solve all electrical failures. If you want to know about the service of warranty, please contact local dealers or wholesalers. - Page 15 If this toilet is to be repaired and maintained, firstly you have to: Disconnect the power plug of toilet. If necessary, turn off the water valve. Kohler Co. 1243902-KR01-D...
-
Page 16: Important Consumer Information
Do not use abrasive cleaners or solvents. WARNING: Risk of property or product damage. Kohler Company shall not be responsible or liable for any damage to these fittings caused by the use of cleaners containing chlorine (calcium hypochlorite). CAUTION: Do not use any cement while installing the toilet. Heat expansion of the toilet may damage the feet of the toilet. - Page 17 설치 매뉴얼 INSTALLATION INSTRUCTIONS 일체형 양변기 INTELLIGENT TOILET K-5401KR 설치 전 필요한 공구, 물건, 설치절차를 숙지하기 위해 본 매뉴얼을 자세히 읽어주십시오. 부적절한 설치방법으로 인한 불필요한 손실을 방지하기 위해 적절한 부분을 참조하여 변기를 설치하십시오. 정확한 설치방법 외에 모든 조작 및 안전 지침을 자세히 읽어주십시오.
- Page 18 볼 밸브 호스 제품의 배관 제품의 앵글밸브 Fig.#2 그림 2 구입자료 .......................K-5401KR-0 베일 일체형 양변기 ........................1106433 리모콘 모듈 포함 주의 위험: 감전될 위험이 있습니다. 조작 전, 전원을 차단하십시오. 경고: 감전될 위험이 있습니다. 지 고장 회로차단기(GFCI) 혹 은 접지 누전 회로차단기(ELCB) 가...
- Page 19 변기 바닥 도면 Fig.#3 그림 3 콜러회사에서 도면에 표시된 사이즈의 변경권한을 보유하고 있으며 변경 시, 별도 통지를 하지 않습니다. Kohler reserves the right to change marked dimensions without prior notice. 사양 평균 3.6L, 전충 4.8L, 반충 3.0L 물 사용량 305mm 사용...
- Page 20 설치전 준비 세라믹 부품의 끝 부분을 잡고 포장박스에서 제품을 꺼냅니다. 경고: 신체 혹은 제품파손 위험! 일체형 양변기를 위로 들어올릴 때, 비데의 시트를 잡지 않습니다. 변기의 무게가 무겁기 때문에 필요한 경우 도움을 청하십시오. Toilet 좌변기 Fig.#5 그림 5 1243902-KR01-D Kohler Co.
- Page 21 수 있습니다. 욕조와 노즐의 물줄기가 닿는 위치는 전기부품과 멀리해야 합니다(예: 리모콘, 전원 콘센트). 벽배전 전원인 경우, 접지고장 회로차단기(GFCI) 혹은 접지누전 회로차단기(ELCB) 기능이 구비된 방수 콘센트를 사용해야 합니다. 하드 케이블 사용 시, 사이즈 차트에 명시된 내용에 따라 조작해야 합니다. Kohler Co. 1243902-KR01-D...
- Page 22 변기 배수구의 중심을 확인 하고 , 앞·뒤 양 옆면의 중심선을 표시 합니다. 변기 옆면의 중심선 표시와 바닥의 배수구 중심선이 맞춰지는지 확인 하십시오.왼 쪽과 오른 쪽 구멍을 표시하십시오. 표식을 하십시오 구멍(양 측면) Fig.#9 그림 9 고정 홀 2 개를 뚫고 두개의 앙카와 볼트를 삽입하십시오. 10mm Fig.#10 볼트 그림 10 1243902-KR01-D Kohler Co.
- Page 23 플랜지의 판대편에 실리콘을 바르십시오. 플랜지의 위치를 잡고 배수구와 연결 하십이오, 그리고 바닥 위쪽으로 그것을 눌러 주십시오. 실리콘 Fig.#11 그림 11 측면 커버를 제거 하십시오. T 연결 이음새의 너트 캡을 풀러 주십시오. 측면 커버 너트 캡 Fig.#1 그림 12 Kohler Co. 1243902-KR01-D...
- Page 24 주의: 제품 손상 위험. 왁스링이 손상 되지 않도록 트랩이 적절히 안착된 후에는 변기를 움직이지 마십시오. 만약에 움직일 필요가 있다면 왁스 링을 교체하십시오. 경고: 인명 상해 또는 제품 손상 위험. 너무 세게 조일 경우 파손 우려가 있습니다. 너트 Fig.#14 그림 14 1243902-KR01-D Kohler Co.
- Page 25 그리고 반 시계 방향으로 열어 주십시오. 앵글밸브 핸들 250 10 측면 커버 앵글밸브 Fig.#15 그림 15 급수관 연결 주의사항！ 설치 시 반드시 제품에 첨부된 급수관을 사용해야 합니다. 급수관을 연결합니다. 앵글밸브를 엽니다. 주의: 낡은 급수관을 재사용하지 마십시오. Fig.#16 그림 16 Kohler Co. 1243902-KR01-D...
- Page 26 왼쪽 버튼 오른쪽 버튼 Fig.#17 그림 17 M. 좌우 측 판을 설치, 설치 완료 후, 일체형 양변기 밑부분의 틈 새 (좌우 측 판의 밑부분 틈새는 제외) 를 메웁니다. 실리카겔 돌출부분 실리카겔을 바른다. (양측을)지운다. 측면커버(양측) Fig.#1 그림 18 1243902-KR01-D Kohler Co.
- Page 27 거치대 뒷면의 이중접착 테이프의 박리지를 제거합니다. 나사로 거치대를 설치합니다. 스크류 캡을 나사에 조립합니다. 리모콘을 거치대에 놓습니다. Fig.#19 그림 19 설치 방법： 공공장소 도난방지 설치방법 볼트 거치대 앙카 앙카 실리콘 플러그 제거 실리콘 플러그 제거 브라켓 리모컨 리모컨 거치대 고무패킹 Fig.#20 그림 20 Kohler Co. 1243902-KR01-D...
- Page 28 풍온 :중 수온：중 세정 강도：중 세정 강도：중 야간 조명등：ON 세정 강도：중 세정 위치：3단계 세정 위치：3단계 에너지 절약 모드：ON 세정 위치：3단 계 자동 개폐 기능：ON. 거리 중 자동 UV 살균 기능：ON 탈취 기능：ON 자동 물내림 기능：ON 제균수 기능：ON 1243902-KR01-D Kohler Co.
- Page 29 B. 좌변기 센서가 사용자를 감지하지 못했음 A. 사용자가 감지범위에 진입하지 A. "커버 개폐/시트 개폐"를 참조하여 정확히 7.커버 자동 개폐 /시트 자동 개폐가 미작동 않았거나 떠나지 않았음 사용함. B. 리모컨의 “커버 자동 개폐”기능이 B. "자동/커버 개폐"를 참조하여 기능을 작동함 OFF 상태임 Kohler Co. 1243902-KR01-D...
- Page 30 A. 비데 혹은 세정 혹은 회전 세정 수동 버튼의 좌변기 진행시 물내림 미작동 B. 리모컨 “수동 물내림” 버튼을 눌러 60 초내에 자 동 물내림이 진행되지 않음 좌변기 수리가 필요한 경우, 먼저 다음 조작을 진행함 좌변기 플러그를 뽑음 필요하면 급수밸브를 염 1243902-KR01-D Kohler Co.
- Page 31 변기에 신문종이, 종이패드, 여성용 생리대 등을 버리지 마십시오. 큰 힘으로 도기에 충격을 가하지 않아야 하며 그렇지 아니한 경우, 누수가 발생할 수 있습니다. 수온1℃이하에서 사용하지 못합니다. 주의: 일체형 양변기의 유지관리는 사용자 매뉴얼을 참조합니다. 주의: 급수관을 철저히 청소하여 관로중의 이물을 제거해야 하며, 급수원은 수돗물 혹은 음용수를 사용할 수 있습니다. Kohler Co. 1243902-KR01-D...
