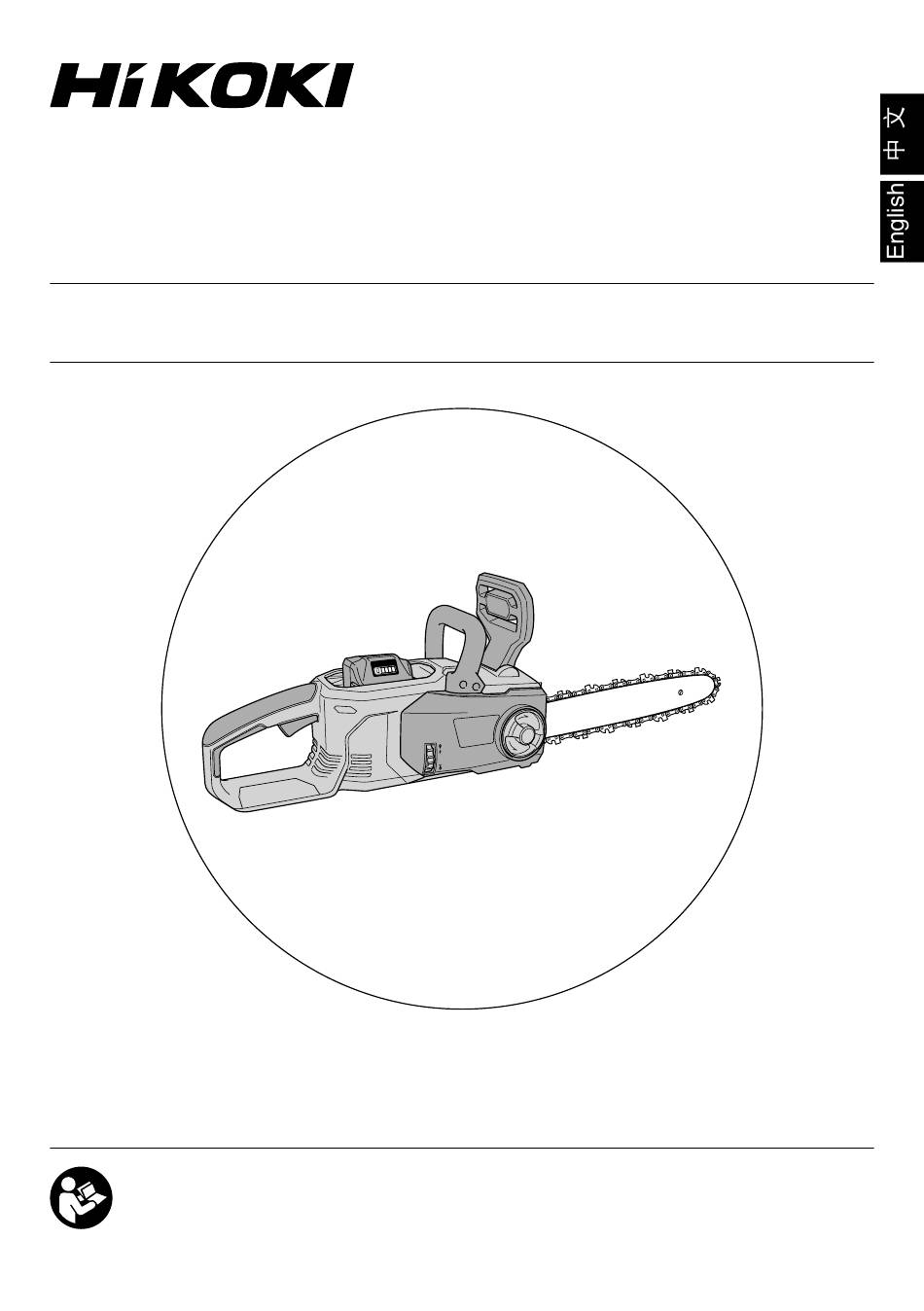

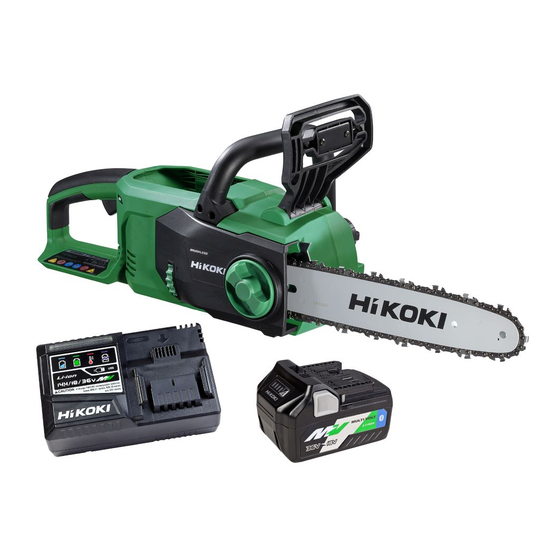

  • Page 1 充电式电链锯 Cordless Chain Saw CS 3630DB CS 3635DB • 保留备用 Keep for future reference 使用说明书 Handling instructions...

  • Page 2: Table Of Contents

    中文 目次 符号...............2 电池的拆卸／安装法.........15 详细说明 （图 1） ..........2 充电..............15 电动工具通用安全警告.......4 USB 设备的充电方法 .........18 充电式电链锯安全警告.......6 安装（更换）锯链........19 其他安全警告...........8 使用前的检查和准备.........21 锂离子电池使用注意事项.......10 锯割步骤............23 锂离子电池运输...........12 打磨锯链片.............27 USB 设备连接器使用注意事项 .....12 维护和检查.............29 规格..............13 故障排除............32 标准附件............14 选择附件............35 用途..............14 符号 警告！ 以下所示为机器所用的符号。 在使用前请务必知晓其含义。 CS3630DB / CS3635DB ： 请警惕电链锯的反冲力，并避 充电式电链锯 免接触杆尖。...
  • Page 3 中文 F ： 油面观察玻璃 ： 用于观察链油量的窗口。 G ： 前手柄 ： 位于或朝向主体前方的支撑手柄。 H ： 电池 ： 用于驱动装置的电源。 I ： 后手柄 ： 位于主体后方的支撑手柄。 J ： 张力计 ： 用于调整锯链张力的设备。 K ： 旋钮 ： 用于固定侧盖的旋钮。 L ： 锯链 ： 用作锯割工具的链条。 M ： 导杆 ： 锯链的支撑和导引部件。 N ：...

  • Page 4: 电动工具通用安全警告

    中文 电动工具通用安全警告 警告！ 阅读电动工具附带的所有安全警告、说明、插图和规格说明。 不遵照以下说明会导致电击、着火和／或严重伤害。 保存所有警告和说明书以备查阅。 在所有下列的警告中术语“电动工具”指市电驱动（有线）电动工具或电池驱 动（无线）电动工具。 1) 工作场地的安全 a) 保持工作场地清洁和明亮。 混乱和黑暗的场地会引发事故。 b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。 电动工具产生的火花会点燃粉尘或气体。 c) 让儿童和旁观者离开后操作电动工具。 注意力不集中会使操作者失去对工具的控制。 2) 电气安全 a) 电动工具插头必须与插座相配。绝不能以任何方式改装插头。 需接地的电动工具不能使用任何转换插头。 未经改装的插头和相配的插座将减少电击危险。 b) 避免人体接触接地表面，如管道、散热片和冰箱。 如果你身体接地会增加电击危险。 c) 不得将电动工具暴露在雨中或潮湿环境中。 水进入电动工具将增加电击危险。 d) 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电 线远离热源、油、锐边或运动部件。 受损或缠绕的软线会增加电击危险。 e) 当在户外使用电动工具时，使用适合户外使用的外接软线。 适合户外使用的软线将减少电击危险。 f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保 护器（ＲＣＤ）...
  • Page 5 中文 c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时 处于关断位置。 手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危 险。 d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。 遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。 e) 手不要伸展得太长。时刻注意立足点和身体平衡。 这样在意外情况下能很好地控制电动工具。 f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动 部件。 宽松衣服、佩饰或长发可能会卷入运动部件中。 g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使 用得当。 使用这些装置可减少尘屑引起的危险。 h) 请勿因频繁使用工具的熟悉感而掉以轻心，忽视工具的安全性原则。 粗心的行为可能会导致瞬间发生严重伤害。 4) 电动工具使用和注意事项 a) 不要滥用电动工具，根据用途使用适当的电动工具。 选用适当设计的电动工具会使你工作更有效、更安全。 b) 如果开关不能接通或关断工具电源，则不能使用该电动工具。 不能用开关来控制的电动工具是危险的且必须进行修理。 c) 在进行任何调整、更换附件或存放电动工具之前，必须从电源上拔掉插 头和／或取下电池盒（如果可拆卸） 。 这种防护性措施将减少工具意外起动的危险。 d) 将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电 动工具或对这些说明不了解的人操作电动工具。 电动工具在未经培训的用户手中是危险的。 e) 维护电动工具和附件。检查运动件是否调整到位或卡住，检查零件破损...

  • Page 6: 充电式电链锯安全警告

    中文 5) 电池式工具使用和注意事项 a) 只用制造商规定的充电器充电。 将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。 b) 只使用配有特制电池盒的电动工具。 使用其他电池盒会发生损坏和着火危险。 c) 当电池盒不用时， 将它远离其他金属物体， 例如回形针、 硬币、 钥匙、 钉子、 螺钉或其他小金属物体，以防一端与另一端连接。 电池端部短路会引起燃烧或火灾。 d) 在滥用条件下，液体会从电池中溅出 ； 避免接触。如果无意间碰到了， 用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。 从电池中溅出的液体会发生腐蚀或燃烧。 e) 请勿使用损坏或改装的电池盒或工具。 损坏或改装的电池可能会引发突发状况，导致火灾、爆炸或受伤。 f) 请勿将电池盒或工具暴露在有火源或高温环境中。 如果暴露在有火源或 130 度以上高温的环境中，可能引起爆炸。 g) 请完全按照充电说明进行操作，不要在说明中规定的温度范围外的环境 中对电池盒或工具充电。 充电不当或在规定温度范围外的环境中充电可能会导致电池损坏，增加 发生火灾的风险。 6) 维修 a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。 这样将确保所维修的电动工具的安全性。...
  • Page 7 中文 4. 佩戴眼部防护装置。 建议进一步佩戴听力、头部、手、腿和脚部防护设备。 适当的防护设备可减少因飞溅的碎屑或意外接触锯链而带来的受伤事故。 5. 请勿在树上、梯子上、从屋顶或任何不稳定支撑物上操作电链锯。这样操作 电链锯可能引起严重人身伤害。 6. 只有站在固定、安全、水平的表面上时，才能正确地站稳并操作链锯。易滑 或不稳定的表面可能导致失去平衡或对电链锯失去控制。 7. 在锯割处于张力下的树枝时，要警惕其弹回。当木纤维中的张力被释放时， 承受张力的树枝可能会击中操作员并 / 或使电链锯失去控制。 8. 在锯割灌木和树苗时要格外小心。这些细长的东西可能会抓住锯链并向人身 上袭来致其失去平衡。 9. 携带电链锯时，请握住其前手柄，将电链锯关闭并远离身体。在运输或存储 电链锯时，务必装上导杆盖。 妥善操作电链锯可减少意外接触移动中的锯 链的可能性。 10. 按照说明进行润滑、链条张紧以及更换杆和链。对链条张紧或润滑不当会使 链条断裂或增加反冲可能。 11. 仅用于锯割木材。 请勿将电链锯用于非指定用途。例如 ： 请勿使用电链锯 锯割金属、塑料、砖石或非木材建筑材料。 使用电链锯进行非指定用途会 导致发生危险。 12. 在清除卡住的材料、加强或维修电链锯时，请遵循所有说明。 确保开关关 闭并将电池组取出。在清除卡住的材料或进行维修时，电链锯的意外启动可 能导致严重的人身伤害。 反冲原因及操作员进行的预防...

  • Page 8: 其他安全警告

    2. 在开始工作前，要仔细考虑所涉及的工作步骤和工作内容，以避免发生事 故，否则可能发生受伤。 3. 请勿在强风、雨、雪、雾等恶劣天气下或易于发生岩崩或雪崩等区域使用。 恶劣天气可能会影响判断，从而因振动而导致灾难。 4. 请勿在恶劣天气下或夜间等能见度较低的情况下使用本机。 此外，请勿在 雨中或暴露于雨水中的地方使用。 站立不稳或失去平衡可能导致事故。 5. 在启动机器前请检查导杆和锯链。 ○ 如果导杆或锯链开裂，或者产品被刮伤或弯曲，请勿使用本机。 ○ 请检查导杆和锯链是否稳固安装。 如果导杆或锯链断裂或移位，则可能发 生事故。 6. 在开始工作前，请进行检查，以确保在按下锁定按钮前开关未啮合。 如果本机未正常工作，请立即停止使用并要求 HiKOKI 授权服务中心进行维 修。 7. 按照使用手册妥善安装锯链。 如果安装不当，锯链会从导杆上脱落并可能导致受伤。 8. 切勿取下电链锯上所安装的任何安全设备（链条制动器、锁定按钮、锯链止 动爪等）。 也不要将其改装或固定。 可能会发生受伤。 9. 在以下情况下，关闭本机，同时要确保锯链不再移动： ○ 未使用或正在维修时。 ○ 在移往新的工作地点时。 ○ 在检查、调整或更换锯链、导杆、链条盒及其他任何部件时。...
  • Page 9 如果本机损坏、开裂或变形，则可能导致受伤。 16. 通过车载运输本机时，请将本机固定以防移动。 有发生事故的风险。 17. 在安装了链条盒时请勿开启本机。 可能会发生受伤。 18. 确保材料中无钉子和其他异物。 如果锯链撞击钉子等，则可能导致受伤。 19. 为避免切边时导杆与物料缠绕或锯割时受物料重量的影响，应在锯割位置附 近安装支撑台。 如果导杆被缠住，则可能导致受伤。 20. 如果要在使用后运输或存储本机，请取下锯链，或安装链条盒。 如果锯链碰到身体，则可能导致受伤。 21. 精心爱护本机。 ○ 为确保安全高效地执行工作，请爱护锯链，以确保其提供最佳锯割性能。 ○ 在进行更换锯链或导杆、维护机身、加油等操作时，请遵循使用手册。 22. 要求商店维修本机。 ○ 请勿改装本产品，因其已符合适用的安全标准。 ○ 请务必委托 HiKOKI 授权服务中心进行所有维修。 试图自行修理本机可能导致事故或受伤。 23. 在未使用本机时，务必将其妥善存储。 排空链油，然后将其保存在儿童无法触及的干燥场所或锁定地点。 24. 如果警告标签看不清、剥落或不清晰，请使用新的警告标签。 有关警告标签的详情，请咨询 HiKOKI 授权服务中心。...

  • Page 10: 锂离子电池使用注意事项

    中文 25. 在工作时，请遵循当地适用的规章制度。 26. 务请在0℃－40℃的温度下进行充电。温度低于0℃将会导致充电过度，极其 危险。电池不能在高于40℃的温度下充电。 最适合于充电的温度是20－25℃。 27. 不要连续使用充电器。 一次充电完毕后，在15分钟内不要再次使用该充电器对电池充电。 28. 请勿让杂质进入充电式电池连结口内。 29. 切勿拆卸充电式电池与充电器。 30. 切勿使充电式电池短路。电池短路会引起强电流和过热。从而烧坏电池。 31. 请勿将电池丢入火中。电池受热将会爆炸。 32. 充电后电池寿命太短不够使用时，请尽快将电池送往经销店。请勿将用过的 电池乱丢。 33. 请勿将异物插入充电器的通风口。若将金属异物或易燃物插入通风口 , 将会 引起触电事故或使充电器受损。 34. 长时间连续使用本机，可能导致机体过热，对马达及开关造成损害。因此， 机壳变热时，请让工具休息一段时间。 35. 请确保蓄电池安装牢固。电池松动后，可能脱落并引起事故。 36. 请勿使用工具或电池端子（电池安装部位）明显变形的产品。 否则，安装电池后可能会短路，造成冒烟或起火。 37. 请清除工具端子（电池安装部位）上的削屑和灰尘。 ○ 使用前，请确保电池上没有堆积削屑和灰尘。 ○ 在使用过程中，请尽量避免工具上的削屑或灰尘掉落到电池上。 ○...
  • Page 11 中文 警告！ 为防止发生电池漏电、发热、冒烟、爆炸及提前点燃，请确保留意下列事项。 1. 确保电池上没有堆积削屑及灰尘。 ○ 在工作时确定削屑及灰尘没有掉落在电池上。 ○ 确定所有工作时掉落在电动工具上的削屑和灰尘没有堆积在电池上。 ○ 请勿将未使用的电池存放在曝露于削屑和灰尘的位置。 ○ 在存放电池之前，请清除任何可能附着在上面的削屑和灰尘，并请切勿将它 与金属零件（螺丝、钉子等）存放在一起。 2. 请勿以钉子等利器刺穿电池、 以铁锤敲打、 踩踏、 丢掷电池， 或将其剧烈撞击。 3. 切勿使用明显损坏或变形的电池。 4. 请依规定方式使用电池，切勿移作他用。 5. 如果已过了再充电时间，电池仍无法完成充电，请立即停止继续再充电。 6. 请勿将电池放置于高温或高压处，例如微波炉、烘干机或高压容器内。 7. 在发觉有渗漏或异味时，请勿接近远离火源。 8. 请勿在会产生强烈静电的地方使用。 9. 如有电池渗漏、异味、发热、褪色或变形，或在使用、充电或存放时出现任 何异常，请立即将它从装备或电池充电器拆下，并停止使用。 10. 请勿浸泡电池或让任何液体流入电池内部。导电液体进入（如水） ，可能造 成电池损坏，甚至可导致火灾或爆炸。将电池存放在阴凉、干燥的地方，远 离易燃物品。必须避免将电池置于腐蚀性气体环境中。 注意！...

  • Page 12: 锂离子电池运输

    中文 锂离子电池运输 当运输一个锂离子电池，请注意以下预防措施。 警告！ 告知运输公司，包装内包含一个锂离子电 输出功率 池，告知该公司其功率输出并且要按照运 输公司的指引安排运输。 2 至 3 位数 ● 功率输出超过 100 Wh 的锂离子电池 被视作危险物品运输分类并且需要特 别申请程序。 图 4 ● 对于境外运输，您必须遵守国际法以 及输入国的规章和条例。 USB 设备连接器使用注意事项 发生意外情况时，本产品连接的 USB 中保存的数据可能发生损坏或丢失。使用 本产品前，请务必备份 USB 设备中的数据。 请注意，如 USB 设备中存储的数据发生损坏、丢失或连接的设备发生损坏，本 公司概不负责。...
  • Page 13 中文 规格 电动工具 型号 CS3630DB CS3635DB 电压 36 V 类型 ： 90PX-045X 类型 ： 90PX-052X 锯链 节距 ： 9.5 mm (3/8") / 节距 ： 9.5 mm (3/8") / 宽度 ： 1.1 mm (0.043") 宽度 ： 1.1 mm (0.043") 类型 ： 124MLEA041 类型...

  • Page 14: 标准附件

    中文 标准附件 除了主机 (1 台 ) 外，产品包中还包括表中所列的附件。 表 1 CS3630DB, CS3635DB (XC) 链条盒 导杆 锯链 供油器 充电器 (UC18YSL3) 电池 (BSL36A18) 电池盖 用途 ○ 锯割木材 / 原木 ○ 修剪、砍伐花园树木...

  • Page 15: 电池的拆卸／安装法

    中文 电池的拆卸／安装法 拉出 1. 电池的拆卸法 请先紧抓住把手，然后再推压电池插销（2 个） 插入 电池 以拆下电池（图 5） 。 插销 注意！ 切勿使电池短路。 按 2. 电池的安装法 插入电池时请注意极性 （图 5） 。 图 5 充电 电池 使用电动工具之前，按下述方法将电池进行充电。 1. 将充电器的电源线连接到插座。 将 充 电 器 插 头 连 接 到 插 座 时， 指 示 灯 闪 烁 红 色 充电指示灯...
  • Page 16 中文 表 2 充电指示灯的指示状态 点亮 0.5 秒钟。不点亮 闪烁 充电前 0.5 秒钟。 （熄灭 0.5 秒钟） 插入电源 ( 红 ) 点亮 0.5 秒钟。不点亮 1 秒 闪烁 钟。 （熄灭 1 秒钟） 电池电量低于 50% ( 蓝 ) 点亮 1 秒钟。不点亮 充电时 闪烁 0.5 秒钟。 （熄灭 0.5 秒钟） 电池电量低于 80% ( 蓝...
  • Page 17 中文 (2) 可充电电池温度和充电时间相关资料 温度和充电时间如表 3 所示。 表 3 充电器 UC18YSL3 电池类型 锂离子电池 电池可充电 0℃－50℃ 温度 14.4 充电电压 多电压 BSL14xx 系列 BSL18xx 系列 系列 （4 节） （8 节） （5 节） （10 节） （10 节） BSL1815S : 15 电池 充电时 BSL1815 : 15 BSL1415S : 15 间（环...

  • Page 18: Usb 设备的充电方法

    中文 较长时间保持电池性能的方法 (1) 在电池电力完全耗尽之前进行充电。 感到电动工具的能力变弱时，请停止使用并给电池充电。若您继续使用电动 工具并耗尽电力，电池可能会损坏或其使用寿命缩短。 (2) 避免在高温环境中充电。 使用后可充电电池的温度将迅速升高。若使用后立即对这种电池进行充电， 其内部化学物质会劣化，电池使用寿命将缩短。请稍等片刻，待电池冷却后 再进行充电。 注意！ ○ 如果电池长时间放置在阳光直射的地方或者刚刚使用完毕时，电池会变 热。如果此时对电池充电，充电器的充电指示灯会点亮 0.3 秒钟，然后熄灭 0.3 秒钟（熄灭 0.3 秒钟） 。此时请等待电池冷却后再开始充电。 ○ 充电指示灯闪动 ( 闪动间隔为 0.2 秒钟 ) 时，请检查充电器的电池连接器内 是否有异物并加以清除。如没有异物，则可能是电池或充电器发生了故障。 请将其送往当地授权服务中心。 USB 设备的充电方法 警告！ ○ 使用之前请检查 USB 连接线缆是否有破损或损坏。 使用有破损或损坏的 USB 线缆可能会导致冒烟或着火。 ○...

  • Page 19: 安装（更换）锯链

    中文 (2) 连接 USB 线缆。( 图 8) 拔下橡胶盖并将市售的 USB 线缆 橡胶盖 （匹配充电的设备）紧紧插入 USB 端口。 USB 端口 USB 线 图 8 (3) 充电完成时 ○ 检查 USB 设备以检验充电状态。 橡胶盖 ○ 从插座中拔下电源线。( 图 9) ○ 用橡胶盖盖住 USB 端口。 USB 端口 USB 线 图 9 安装（更换）锯链...
  • Page 20 中文 锯片方向示意图 3. 将新的锯链装入链轮中（图 12） 从导杆尖端安装新锯链。 确 螺栓 保锯链的朝向使锯片朝向链轮 下的图示方向。 将螺栓和紧链器旋钮插入导杆 上的孔中，与此同时要握住链 紧链器旋钮 条和导杆尖端。 将锯链端部 导杆尖端 链轮 锯链 装入链轮，将导杆安装至电锯 图 12 主体。 4. 安装侧盖（图 13） 将支耳插入电锯主体上的孔中，安装侧盖。 确保 螺栓 锯链未从导杆上松动。 转动旋钮一次，将其暂时固定。 在重新安装侧盖之前，请除去其上面的任何污垢。 5. 调整锯链张力（图 14） ○ 在抬起导杆尖端的同时，转动张力计以调整锯链 支耳 侧盖 旋钮 张力。 ○...

  • Page 21: 使用前的检查和准备

    ○ 如果锯链张力不当，则有可能导致锯链或导杆损坏或故障。 请参阅步骤 5 至 7“安装（更换）锯链， ” ，确保设定合适的张力。 ○ 锯链尚新时尤为有弹性，因此请进行定期检查，并按需调整。 ○ 同时请检查旋钮是否稳固拧紧。 3. 检查链油 链油 ○ 本机在交付时里面并无链油。 在使用前，请确保油 箱中加满所提供的链油。 （图 17） ○ 在工作期间请定期查看油面观察玻璃，必要时加油 补充。 ○ 如果所提供的链油耗尽，请使用另售的 HiKOKI 链油 油面观 或市售的等类链油。 察玻璃 ○ 链油自动润滑。 图 17 自动润滑的流量在工厂预设为最大值。 油泵调节器 若要减缓流量，请将油面观察玻璃右侧的油泵调节 器朝顺时针方向转动。 （图 18）...
  • Page 22 驱动 警告！ ○ 虽然链条制动器属急停设备，但是也并 非完全可靠。 请小心操作，以避免反冲 风险。 ○ 链条制动器预期用于紧急情况以及在启 动时。 请勿随意使用。 图 19 ○ 为避免由于木屑等堆积而影响链条制动 器的限制性运动，请定期清洁。 ○ 链条制动器是确保安全使用的重要部件。 如对链条制动器操作存在任何担忧，请要求 HiKOKI 授权服务中心进行维修。 ○ 产品在装运时，其链条制动器设定在 “开” 位置。 在使用前须将链条制动器 松开。 链条制动器为紧急停止设备，其可在本机受到反冲力等时使锯链停止，从而降 低风险。 （请参阅“反冲原因及操作员进行的预防” ） 按箭头所示方向推链条制动器，可施加链条制动器并停止锯链。 若要松开链条 制动器，请松开开关并拉回链条制动器。 注意！ 链条制动器仅在电源开启时发挥作用。 在附近无人或阻碍物的地方检查链 条制动器功能。 ① 在按锁定按钮的同时按开关。...

  • Page 23: 锯割步骤

    中文 锯割步骤 警告！ ○ 在操作前，请确保链条制动器可正常工作。 ○ 在使用过程中，以双手紧紧抓住手柄。 ○ 从底部锯割木材时，请确保锯链未撞击到木材。 如果将本机向后推，则可能导致受伤。 ○ 在工作期间休息或工作后，务必关闭本机，并将蓄电池从机体上取下。 始终注意工作场所和周边区域的情况， 确保没有可引起受伤、 事故或故障的物体； 如有，请事先移除。 特别是在搭建作业立足处时，请确保没有不稳定或任何可能被绊倒的物体。 在砍伐立着的树木时，始终要特别注意树木将倒下或滚动的方向，并事先为自 己确定安全疏散区域和逃生路线。 ① 确保将本机关闭 如果在未知开关是否啮合的情况下插入蓄电池，则本机可能会意外启动，从 而导致事故发生。 ② 安装蓄电池（第 15 页的图 5） 如第 15 页的图 5 所示，稳稳推动至其卡入到位。 ③ 接通开关 在确保锯链未接触到木材的同时，接通开关，然后在锯链速度变快时开始锯 割。 注意！ ○ 在开启本机时，请确保锯链未接触到木材或其他任何东西。 ○...
  • Page 24 中文 (3) 在锯割较厚的木材时，将本机前部的尖状物压在木材 上，然后将尖状物作为支点，以杠杆动作进行锯割， 具体如图 22 所示。 (4) 在水平锯割木材时，将机体向右转，使导杆位于下方， 并以左手握住前手柄上侧。 水平握住导杆，将位于 尖状物 机体前部的尖状物置于腰部。 将尖状物作为支点， 图 22 通过将后手柄向右转动以切入木头。 （图 23） (5) 当从底部切入木头时，使导杆上部稍微接触木材。 （图 24） (6) 同时要仔细学习操作说明，确保在使用前知晓电链锯操作的实用说明，或者 至少要通过在锯架上锯割各种长度的原木来实际练习如何使用电链锯。 (7) 在锯割原木或不支持的木材时，在锯割过程中请使用锯架或其他妥善方式将 其固定并妥善支撑。 前手柄 尖状物 后手柄 导杆 导杆 图 23 图 24 注意！ ○ 从底部锯割木材时，如果链条强烈撞击木材，则存在机体可能朝用户回推的 危险。...
  • Page 25 中文 注意！ ○ 在砍伐接触地面的树枝时，请注意不要让导杆受压力束 缚。 ○ 在最后锯割阶段，请当心原木会突然滚动。 4. 原木锯割 图 27 在锯割位置如图 27 所示的原木时，首先从下方砍入约三 分之一，然后从上方砍到底。 如图 28 所示，在锯割跨 越空心的原木时，首先从上方砍入约三分之二，然后从 下方往上锯割。 注意！ ○ 确保导杆在原木中未受压力束缚。 图 28 ○ 在倾斜的地面上工作时，一定要站在原木的上坡一侧。 如果站在下坡侧，那么切断 的原木可能会滚向您身边。 5. 锯割平放的原木 确保原木稳定。 将尖状物朝原木推。 以尖状物作为支点，以提起手柄 尖状物 便于锯割。 （图 29） 图 29 6.
  • Page 26 中文 砍伐作业的预防注意事项 适用于大规模作业或不停机作业 本工具配有过热保护电路，以保护控制可充电电池的电子零件。 在持续使 用过程中，或在压力对工具产生的高负荷下运行时，工具温度会升高，并最 终触发过热保护电路，使工具关闭。 此时，请让工具冷却一段时间。 当温度降下来时，即可再次使用工具。 在 持续工作期间，如果必须更换可充电电池，请让工具休息约 15 分钟。 电链锯的夹紧 / 推力 始终牢牢抓紧电链锯。 此外，不要强行对电链锯施加大于必需的力。 在锯割过程中，在电链锯上 施加多余的力并不会加快锯割速度。 这样反而会拉伤电机、损害性能、损 坏或导致电机或导杆故障。 在使用装置时，应控制在锯链处于合理速度下 的范围内。 特别是，当因用力过大而使锯链停止（卡住）时，可能会导致人员受伤或装 置故障。 锯链止动爪 ○ 锯链止动爪位于链条正下方的动力头处，可进一步防止链条在断裂时撞击电 链锯用户的可能性。 ○ 当锯链被切断时，请以新的更换，具体请参阅 “安装（更换）锯链” 。 8. 剩余电池电量指示灯 剩余电池 剩余电池电量 可 以 按 下 剩 余 电 池 电 量 指 示 灯 开 关 点 亮 电量指示灯...

  • Page 27: 打磨锯链片

    中文 表 4 指示灯状态 电池剩余电量 点亮 ； 电池剩余电量超过 75%。 点亮 ； 电池剩余电量为50%－75%。 点亮 ； 电池剩余电量为25%－50%。 点亮 ； 电池剩余电量不到 25%。 闪烁 ； 电池剩余电量即将耗尽。请尽快对电池进行充电。 闪烁 ； 因高温暂停输出从电动工具中取下电池，让电池完全冷却。 闪烁 ； 因失败或故障暂停输出。 电池可能出现故障， 请与经销商联系。 注 : ○ 电池上显示的剩余电池电量可能会和自带电池电量显示功能的产品之间有所 不同。 ○ 请勿强烈撞击或破坏显示面板。否则可能会导致故障。 打磨锯链片 警告！ 为防止发生事故，请始终关闭开关，并将蓄电池从主体上取下。 注意！...
  • Page 28 中文 1. 锯片打磨 锉刀直径的 使用直径为 4 mm 的圆锉。 圆锉 圆锉应紧贴锯链片，使其直径的四分之一延伸至锯链片 顶部，具体如图 33 所示。 将圆锉与导杆之间的角度保持为 30°， 藉此打磨锯链片， 具体如图 34 所示。 将圆锉轻轻地朝握把方向推，藉此 将锯链片锉平。 图 33 在回拉锉刀时，确保圆锉未碰触到锯链。 确保以相同角度锉所有锯片，否则会有损工具的锯割 效率。正确打磨锯片的合适角度如图 35 所示。 （圆锉 为另售。 ） 2. 调整深度计 警告！ 图 34 ○ 不要对保险杠扎带和保险杠传动连杆的顶部部位进行 打磨，也不要造成上述部位的形状变形。 （图 36） ○...

  • Page 29: 维护和检查

    中文 维护和检查 在操作后存储本机时，请对各部分进行检查和维护。 警告！ 在维护和检查期间，请始终关闭本机，并将蓄电 池从主体上取下。 此外，请将充电器的电源插头 从插座中断开。 注意！ 侧盖 在操作锯链时，请始终佩戴厚手套。 1. 检查锯链 ○ 偶尔检查锯链。 如果发现任何异常，请以新的更 换，具体请参阅 “安装（更换）锯链” 。 链轮 ○ 检查链条张力，并检查其是否正确紧固。 图 41 ○ 当本机变钝时，请停止使用并进行打磨，具体可 参阅 “打磨锯链片” 。 ○ 在使用后， 请以油仔细润滑锯链和导杆， 以防生锈。 注 : 链油 在清洁侧盖、链轮、链油喷出口和导杆时，请参 喷出 见步骤“安装（更换）锯链”并取下锯链。 口 2.
  • Page 30 中文 链条制动器 6. 检查锯链止动爪（图 45） 锯链止动爪的设计是为了保护操作人员在锯链松动 或被切断时免受击打。 锯链止动爪集成于侧盖中。 请检查以确认锯链止 动爪未损坏。 图 45 7. 检查安装螺钉 定期检查所有安装螺钉，确保其被妥善拧紧。 如果发现任何螺钉松动，请 立即将其重新拧紧。 否则可能导致严重危险。 8. 维护电机 电机单元绕组是电动工具的“心脏” 。 请小心操作，确保绕组不被损坏和 / 或被油或水浸湿。 9. 清洁电池安装舱和电池（图 46） 用刷子或吹风枪除净木屑和灰尘，保持电锯清洁。 气枪 气枪 端子（产品） 端子 （电池） 电池滑槽 滑槽 电池 图 46 注 : ○...
  • Page 31 中文 注 : 存放锂离子电池 存放锂离子电池前，确保其已充满电。 电池在低电量的状态下长时间存放 (3 个月或更长 )，可能会导致电池性能劣 化，使用时间明显减少或无法进行充电。 但是，即使是使用时间明显减少的电池，通过反复充电和使用 2 ～ 5 次，有 时也可恢复使用时间。 若反复充电和使用后电池的使用时间仍非常短，请认作为电池已达到了使用 寿命并更换新的电池。 12. 服务与维修 所有优质电动工具都将因正常使用磨损进行维修或更换部件。为确保维修 或更换的部件仅为 HiKOKI 授权的更换部件，所有维修及修理工作仅限由 HiKOKI 授权的维修中心进行。 注意！ 在操作和维修电动工具时，必须遵守贵国制定的安全的有关规则和标准。 关于 HiKOKI 牌无线电动工具的重要通知 ： 请确保始终使用我们指定的正版电池。如果使用我们指定以外的电池，或对电 池进行拆卸和改动（例如拆卸和更换电池组件或其他内部部件） ，那么我们无 法保证我们无线电动工具的安全性和使用性能。...

  • Page 32: 故障排除

    中文 故障排除 警告！ ● 为避免意外启动造成人身伤害，在进行任何调整之前，请关闭开关并从电源 上拔下插头或从主体中取出电池。 ● 所有电气或机械维修仅可由有资格的维修技术人员进行。联系 HiKOKI 授权 服务中心。 1. 电动工具 现象 可能的原因 解决办法 电机发出声音，但 链条制动器可能已启用。 将链条制动器朝身前拉以释 锯链 ... 放。 ○ 不动 锯链张力过大。 检查锯链张力，如果过紧， ○ 不能自由移动 请松开。 锯链从链轮中脱出。 检查锯链是否妥善啮合在链 轮中。 侧盖中 ... 清洁侧盖。 → 锯屑堵塞 → 异物积聚 导杆凹槽中 ...
  • Page 33 即使电池完全充 电池的使用寿命已耗尽。 请更换新电池。 电，电池的使用寿 命也会逐渐缩短。 电池的充电时间较 电池、充电器或周围环境的 请在室内或温暖的环境中充 长。 温度过低。 电。 充电器的排气孔堵塞，导致 请勿堵塞排气孔。 其内部部件过热。 冷却扇未运转。 请联系 HiKOKI 授权服务中 心进行维修。 USB 电源灯熄灭， 电池剩余电量低。 用电量充足电池替换它。 USB 设备停止充 将充电器的电源插头插入电 电。 插座中。 即使 USB 设备充电 USB 电源灯点亮呈绿色，提 这种情况不属于故障。 完毕，USB 电源灯 示可进行 USB 充电。 也不熄灭。...
  • Page 34 中文 现象 可能的原因 解决办法 USB 设备在中途暂 使用电池作为电源对 USB 设 这种情况不属于故障。 停充电。 备进行充电时，充电器插入 充电器与电源间存在差异 电插座。 时，USB 将暂停充电约 5 秒 钟。 使用电源插座作为电源对 USB 设备进行充电时，电池 插入充电器。 电池和 USB 设备同 电池已完全充电。 这种情况不属于故障。 时充电时，USB 设 检查电池是否已充电完成 备将在中途暂停充 时，充电器将暂停 USB 充电 电。 约 5 秒钟。 电池和 USB 设备 电池剩余电量已不足。...

  • Page 35: 选择附件

    中文 选择附件 根据特定作业选择适合的附件。 有关详细信息请联系 HiKOKI 授权服务中心。 6697724 90PX-045X (3/8 × 12") : 377211 90PX-052X (3/8 × 14") : 377212 124MLEA041 (12") : 377206 BSL36A18 BSL36B18 144MLEA041 (14") : 377209 12" : 377207 UC18YSL3 14" : 377210 (14.4V － 18V) 957681...

  • Page 36: Symbols

    English CONTENTS SYMBOLS ....................36 WHAT IS WHAT? (Fig. 1) ................37 GENERAL POWER TOOL SAFETY WARNINGS ........38 CORDLESS CHAIN SAW SAFETY WARNINGS ......... 41 ADDITIONAL SAFETY WARNINGS ............. 42 CAUTION ON LITHIUM-ION BATTERY ............45 REGARDING LITHIUM-ION BATTERY TRANSPORTATION ...... 47 USB DEVICE CONNECTION PRECAUTIONS ..........

  • Page 37: What Is What? (Fig. 1)

    English WHAT IS WHAT? (Fig. 1) Switch: Device activated by the fi nger. Lock-off button: Button that prevents the accidental operation of the trigger. Chain brake: Device for stopping or locking the saw chain. Spiked bumper: Device for acting as a pivot when in contact with a tree or log. Oil tank cap: Cap for closing the oil tank.

  • Page 38: General Power Tool Safety Warnings

    English GENERAL POWER TOOL SAFETY WARNINGS WARNING Read all safety warnings, instructions, illustrations and specifi cations provided with this power tool. Failure to follow all instructions listed below may result in electric shock, fi re and/or serious injury. Save all warnings and instructions for future reference. The term “power tool”...
  • Page 39 English Personal safety a) Stay alert, watch what you are doing and use common sense when operating a power tool. Do not use a power tool while you are tired or under the infl uence of drugs, alcohol or medication. A moment of inattention while operating power tools may result in serious personal injury.
  • Page 40 English e) Maintain power tools and accessories. Check for misalignment or binding of moving parts, breakage of parts and any other condition that may aff ect the power toolʼs operation. If damaged, have the power tool repaired before use. Many accidents are caused by poorly maintained power tools. Keep cutting tools sharp and clean.

  • Page 41: Cordless Chain Saw Safety Warnings

    English b) Never service damaged battery packs. Service of battery packs should only be performed by the manufacturer or authorized service providers. CAUTION Keep children and infi rm persons away. When not in use, tools should be stored out of reach of children and infi rm persons. CORDLESS CHAIN SAW SAFETY WARNINGS Keep all parts of the body away from the saw chain when the chain saw is operating.

  • Page 42: Additional Safety Warnings

    English 12. Follow all instructions when clearing jammed material, strong or servicing the chain saw. Make sure the swithch is off and the battery pack is removed. Unexpected actuation of the chain saw while clearing jammed material or servicing may result in serious personal injury.
  • Page 43 If the unit does not working properly, immediately stop using and request repair from your HiKOKI Authorized Service Center. Install the saw chain properly, in accordance with the instruction manual. If installed incorrectly, the saw chain will come off the guide bar and injury may occur.
  • Page 44 14. During use, if the unit performance deteriorates, or you notice any abnormal sound or vibration, immediately switch off and discontinue use, and return to your HiKOKI Authorized Service Center for inspection or repair. If you continue using, injury may occur.

  • Page 45: Caution On Lithium-Ion Battery

    English 27. Do not use the charger continuously. When one charging is completed, leave the charger for about 15 minutes before the next charging of battery. 28. Do not allow foreign matter to enter the hole for connecting the rechargeable battery.
  • Page 46 English Furthermore, please heed the following warning and caution. WARNING In order to prevent any battery leakage, heat generation, smoke emission, explosion and ignition beforehand, please be sure to heed the following precautions. Make sure that swarf and dust do not collect on the battery. ○...

  • Page 47: Regarding Lithium-Ion Battery Transportation

    English WARNING If an electrically conductive foreign object enters the Battery cover terminals of the lithium ion battery, a short-circuit may occur resulting in the risk of fi re. Please observe the Ventilation holes following matters when storing the battery. ○...

  • Page 48: Specifications

    English SPECIFICATIONS POWER TOOL Model CS3630DB CS3635DB Voltage 36 V Type: 90PX-045X Type: 90PX-052X Saw chain Pitch: 9.5 mm (3/8") / Pitch: 9.5 mm (3/8") / Gauge: 1.1 mm (0.043") Gauge: 1.1 mm (0.043") Type: 124MLEA041 Type: 144MLEA041 Guide bar Size: 300 mm Size: 350 mm (Max.

  • Page 49: Standard Accessories

    English STANDARD ACCESSORIES In addition to the main unit (1 unit), the package contains the accessories listed in the below. Table 1 CS3630DB, CS3635DB (XC) Chain case Guide bar Saw chain Oil feeder Charger (UC18YSL3) Battery (BSL36A18) Battery cover APPLICATIONS ○...

  • Page 50: Battery Removal/Installation

    English BATTERY REMOVAL/INSTALLATION Pull out Battery removal Hold the handle tightly and push the battery latches Insert (2 pcs.) to remove the battery (Fig. 5). Battery CAUTION Latch Never short-circuit the battery. Push Battery installation Insert the battery while observing its polarities (Fig. 5). Fig.
  • Page 51 English Table 2 Indications of the charge indicator lamp Lights for 0.5 seconds. Does Before Blinks not light for 0.5 seconds. Plugged into power charging (RED) (off for 0.5 seconds) source Lights for 0.5 seconds. Does Blinks not light for 1 second. Battery capacity at less (BLUE) (off...
  • Page 52 English Regarding the temperatures and charging time of the rechargeable battery The temperatures and charging time will become as shown in Table 3. Table 3 Charger UC18YSL3 Type of battery Li-ion Temperatures at which the 0°C–50°C battery can be recharged Charging 14.4 voltage...

  • Page 53: How To Recharge Usb Device

    English Regarding electric discharge in case of new batteries, etc. As the internal chemical substance of new batteries and batteries that have not been used for an extended period is not activated, the electric discharge might be low when using them the fi...

  • Page 54: Installing (Replacing) Saw Chain

    English Select a charging method Depending on the charge method selected, either the battery is inserted into the charger or the power cord is plugged into an outlet. ○ Charging a USB device from a electrical outlet. (Fig. 7-a) ○ Charging a USB device and battery from a electrical outlet.
  • Page 55 English NOTE ○ When removing the saw chain, remove sawdust from the oil spout, oil hole, and guide bar groove. If sawdust accumulates, this may cause the unit to fail. ○ Use the correct type of saw chain in accordance with the specifi...

  • Page 56: Inspection And Preparation Prior To Use

    English Adjusting the saw chain tension (Fig. 14) Guide bar tip ○ While lifting the guide bar tip, turn the tension dial to adjust the saw chain tension. ○ Turn the tension dial to the "+" to increase the saw chain tension, and to the "-" to decrease it. Tension dial Checking the saw chain tension (Fig.
  • Page 57 fi lled with the chain oil provided before use. (Fig. 17) ○ Periodically check the oil sight glass during work and replenish oil as required. ○ If the chain oil supplied runs out, use HiKOKI chain oil sold Oil sight separately or equivalent chain oil on the market. glass ○...

  • Page 58: Cutting Procedures

    The chain brake is an important component to ensure safe use. If you have any concern regarding the chain brake operation, request repair from your HiKOKI Authorized Service Center. ○ The product is shipped with the chain brake set to the “ON” position. The chain brake must be released before use.
  • Page 59 English Always monitor the workplace and surrounding area, ensure there are no objects which could cause injuries, accidents or failure, and if any are present, remove them in advance. In particular, when establishing a foothold for working, ensure there is no instability or any object which could be tripped over.
  • Page 60 English When cutting wood horizontally, turn the unit body Front handle Spike Rear to the right so that the guide bar is below and hold handle the upper side of the front handle with your left hand. Guide bar Hold the guide bar horizontally and place the spike that is on the front of the unit body on the lumbar.
  • Page 61 English Log cutting When cutting a log positioned as shown in Fig. 27, fi rst cut in about one third of the way from below, then cut down all the way from above. When cutting a log that straddles a hollow as shown in Fig.
  • Page 62 English Precaution for cutting work For large-scale operation or non-stop work This tool comes with an over-heat protection circuit that protects the electronic parts that control the rechargeable battery. During sustained use or during operations under high loads generated by pressure against the tool, tool temperature will rise and eventually trigger the over-heat protection circuit, which will shut down the tool.

  • Page 63: Sharpening Of The Chain Blade

    English Table 4 State of lamp Battery Remaining Power Lights ; The battery remaining power is over 75%. Lights ; The battery remaining power is 50%–75%. Lights ; The battery remaining power is 25%–50%. Lights ; The battery remaining power is less than 25%. Blinks ;...
  • Page 64 English Blade sharpening Use a 4 mm diameter round fi le. 1/5 of diameter The round fi le should be held against of fi le Round fi le the chain blade so that one-fi fth of its diameter extends above the top of the blade, as shown in Fig.

  • Page 65: Maintenance And Inspection

    English If fi lings are not cleaned off , the saw chain and guide bar Depth gauge Round fi le will quickly wear while in use. jointer The depth gauge jointer can also be used when dressing with a round fi le. (Fig. 40) Fig.
  • Page 66 English Cleaning the chain brake (Fig. 44) Side cover Use a brush to remove any swarf from the gap to the saw body. Inspecting the chain catcher (Fig. 45) Chain catcher The chain catcher is designed to protect the operator Fig.
  • Page 67 All quality power tools will eventually require servicing or replacement of parts because of wear from normal use. To assure that only authorized replacement parts will be used, all service and repairs must be performed by a HiKOKI AUTHORIZED SERVICE CENTER, ONLY.

  • Page 68: Troubleshooting Guide

    ● All electrical or mechanical repairs should be done only by qualifi ed service technicians. Contact HiKOKI Authorized Service Center. Power tool Symptom Possible cause...
  • Page 69 The charger’s vents are blocked, Avoid blocking the vents. causing its internal components to overheat. The cooling fan is not running. Contact a HiKOKI Authorized Service Center for repairs. The USB power lamp The battery’s capacity has become Replace the battery with one that has switched off...
  • Page 70 English Symptom Possible cause Remedy It is unclear what the The USB power lamp does not Examine the USB device that is charging status of switch off even when charging is charging to confi rm its charging a USB device is, or complete.

  • Page 71: Selecting Accessories

    English SELECTING ACCESSORIES Select accessories that are suited to a specifi c task. For details contact HiKOKI Authorized Service Center. 90PX-045X (3/8 × 12") : 377211 6697724 90PX-052X (3/8 × 14") : 377212 124MLEA041 (12") : 377206 144MLEA041 (14") : 377209...
