SE
allmän InformatIon
1. läs igenom bruksanvisningen noga. den ger viktig
information om säkerhet, installation och underhåll av
fläkten.
2. fläkten är utrustad med kallrasskydd, men detta går
enkelt att montera bort vid de applikationer där detta
inte önskas. OBS! Kallrasskyddet skall alltid monteras
bort vid vertikalt montage av fläkten.
monterIng
1. ta bort fläktgallret genom att lossa skruven som håller
den på plats.
2. placera fläkten så den kommer mitt i kanalen. fläkten
kan anslutas till kanaldimensioner från 100 till 125 mm.
3. märk ut skruvhålen.
4. förborra för skruvar och ev. plugg för att underlätta
montering.
5. om man kommer åt baksidan på väggen/taket eller om
fläkten skall monteras i glas kan man utföra monte-
ringen med de tre klackarna (se bild 1), som sitter på
fläkten. om man inte använder sig av klackarna bör
man ta bort dessa.
6. fläkten är försedd med utbrytningsöppningar i både
fläktgaller och fläktram där man kan komma in med
anslutande kabel.
7. anslut framdragen kabel till anslutningsplinten
(2x1,5 mm²) på fläkten. plinten sitter under det runda
locket som är placerat centralt under fläktgallret. detta
lock lossas med två skruvar. fläkten är dubbelisolerad
vilket innebär att den inte behöver jordas.
8. när kabeln är monterad skruva då tillbaka locket som
täcker plinten.
9. Skruva fast fläkten på väggen/i taket och montera på
fläktgallret.
OBS! Monteras fläkten i köket får den inte placeras direkt
över en spis, ugn eller grill.
1. Installationen skall utföras av behörig installatör enligt
gällande bestämmelser.
2. vid fast installation skall en allpolig strömställare med
minst 3 mm brytavstånd monteras.
3. Installation skall ske enligt bild 2.
UtvändIg rengörIng
1. Bryt strömmen innan rengöring påbörjas!
2. avlägsna utvändigt damm och smuts vid insugsgaller.
fläktgallret torkas av med fuktig trasa och diskmedel.
lösningsmedel får ej användas.
telefon: 019-58 77 00
BrUkSanvISnIng

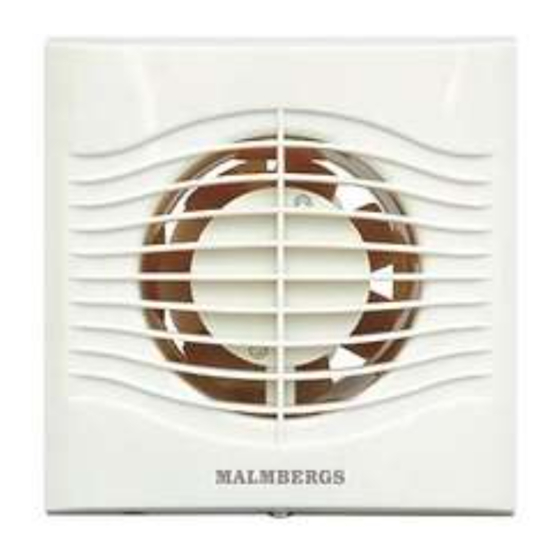

våtrumsfläkt
malmbergs elektriska aB, Box 144, 692 23 kumla
telefax: 019-57 11 77
InvändIg rengörIng
1. Bryt strömmen innan rengöring påbörjas!
2. nedmontera fläkten genom att skruva bort fläktgallret,
elanslutningen samt de skruvar som håller fläkten. ren-
gör vinge och övriga delar med en fuktad trasa, borste
och diskmedel.
SpecIfIkatIoner
230v
Spänning:
Effekt:
11W
Kapacitet:
90 m³/h
Max omgivningstemp.: 40°c
39dB*
Ljudnivå:
98 mm
Fläktstos:
Kapslingsklass:
Ip44
Vikt (kg):
0,5
Mått (mm):
se bild 3.
*på 1,5 m avstånd.

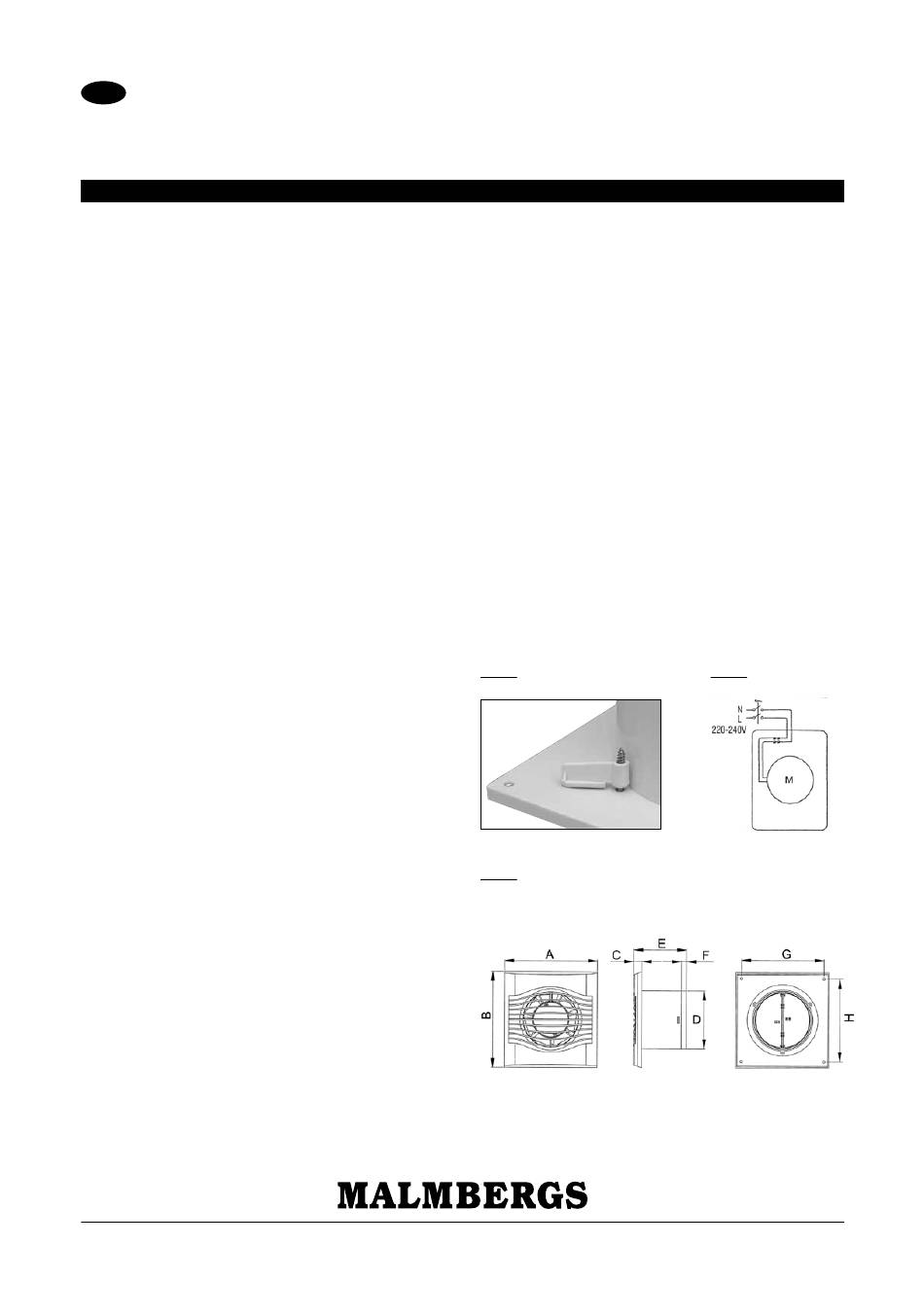

Bild 1
Bild 3
a
B
c
d
158
158
15
98
info@malmbergs.com
www.malmbergs.com
93 027 80
Bild 2
e
f
g
H
98
12
140
140
TJ-JA-120427
