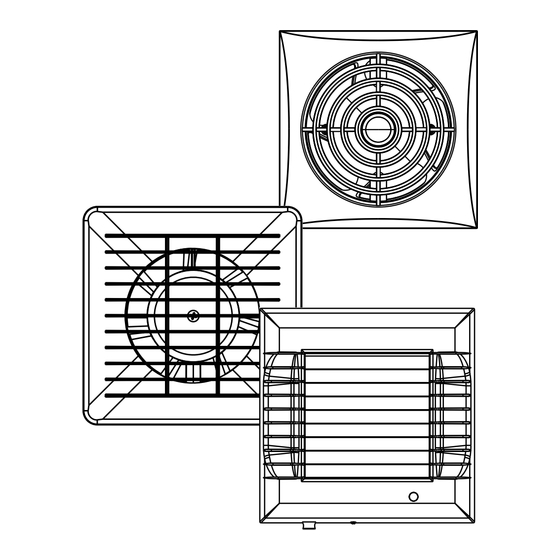

- Page 1 99 930 00-07 BRUKSANVISNING INSTRUCTION MANUAL Badrumsfläkt Bathroom Fan KÄYTTÖOHJEET Poistopuhallin...
- Page 2 • Fläktens öppningar får inte blockeras. • Följ alla anvisningar och säkerhetsanvisningar för bästa resultat och livslängd. MOdELLÖVERSIKT Art.nr Modell Timer Hygrostat Sensor m³/h Vägg Jalusi 99 930 00 BASIC – – – – – 99 930 01 BASIC – –...
- Page 3 Endast On/Off Basic (9993000), Eos (9993004) och A-matic (9993006). Styrs via strömbrytare och kräver endast fas och nolla för inkoppling. Se fig. 1 för inkoppling. Med eftergångstimer Basic (9993001), Silence (9993002) Eftergångstimer som är inställbar 3-30 minuter. Tidsinställning görs via potentiometer un- der kåpan.
-
Page 4: Tekniska Data
Watt dB(A) Kullager BxH mm vägg mm 99 930 00 Basic 155x155 99 930 01 Basic Timer 155x155 99 930 02 Silence Timer 132x132 99 930 03 Silence Hygrostat 132x132 99 930 04 Eos 160x160 99 930 05 Eos Hygrostat... -
Page 5: Turvallinen Käyttö
• Noudata kaikkia määräyksiä ja turvallisen käytön ohjeita saavuttaaksesi parhaan mahdollisen lopputuloksen ja käyttöiän. MALLIT Til. nro Malli Ajastin Kosteusanturi Tunnistin m³/h Seinä Katto Suljin 99 930 00 BASIC – – – Kyllä – – 99 930 01 BASIC Kyllä –... - Page 6 Pelkkä Päälle/Pois Basic (9993000), Eos (9993004) ja A-matic (9993006). Käytetään erillisen kytkimen avulla, vaaditaan tarvitaan vaihe ja nolla. Kts. kuva 1. Ajastimella Basic (9993001), Silence (9993002). Viive on säädettävissä 3-30 minuuttiin. Viive säädetään potentiometrillä joka löytyy puhaltimen kuoren alta. Kts. kuva 4. Viiveen kasvattamiseksi potentiometriä käännetään myötäpäivään.
-
Page 7: Tekniset Tiedot
Mitat* Til. nro Malli m³/h dB(A) IP Kuulalaakerit seinästä LxK mm 99 930 00 Basic 155x155 99 930 01 Basic Ajastin 155x155 99 930 02 Silence Ajastin Kyllä 132x132 99 930 03 Silence Kosteustun Kyllä 132x132 99 930 04 Eos Kyllä... -
Page 8: Safety Instructions
• do not block the openings of the fan. • Follow all the directives and safety instructions for best results and service-life. MOdELS Art.no Model Timer Humidistat Sensor m³/h Wall Ceiling Shutter 99 930 00 BASIC – – – – – 99 930 01 BASIC –... - Page 9 Only On/Off Basic (9993000), Eos (9993004) and A-matic (9993006). Controlled via switch and only requires phase and neutral for connection. See fig. 1 for wiring. With Timer Basic (9993001), Silence (9993002) The delay is adjustable 3-30 minutes. The delay is adjusted via potentiometer which can be found under the fan cover.
-
Page 10: Maintenance
Model m³/h Watts dB(A) bearing WxH mm wall mm 99 930 00 Basic 155x155 99 930 01 Basic Timer 155x155 99 930 02 Silence Timer 132x132 99 930 03 Silence Humidistat 132x132 99 930 04 Eos 160x160 99 930 05 Eos Humidistat... - Page 11 78 mm 130 mm 155 mm 98 mm Art. no: 99 930 00-01 77 mm 109 mm 132 mm 94 mm 125 mm Art. no: 99 930 02-03 77 mm 109 mm 160 mm 105 mm 125 mm Art. no: 99 930 04-05 77 mm 185 mm 166 mm...
- Page 12 Malmbergs Elektriska AB, PO Box 144, SE-692 23 Kumla, SWEdEN Phone: +46 19 58 77 00 Fax: +46 19 57 11 77 info@malmbergs.com www.malmbergs.com...
