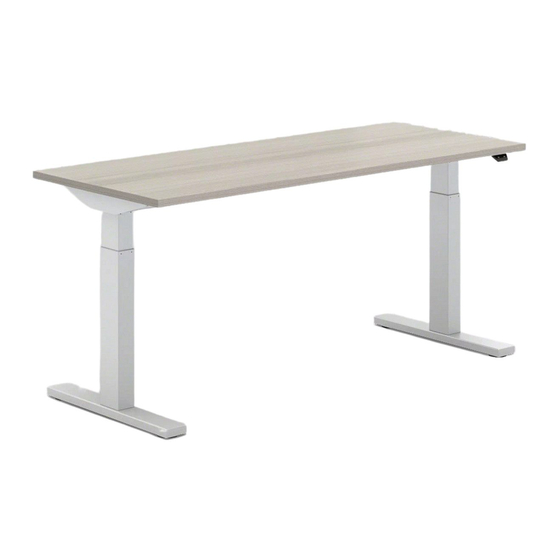

Migration SE
Quick Guide
Kurzanleitung
Guide succinct
Guía rápida
© 2022
3
33
63
95
OCT. 22

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Migration SE and is the answer not in the manual?

Questions and answers

Related Manuals for Steelcase Migration SE

Summary of Contents for Steelcase Migration SE

  • Page 1 Migration SE Desk & Bench & Meeting Tables Quick Guide Kurzanleitung Guide succinct Guía rápida Rev. E OCT. 22 © 2022...
  • Page 2 Руководство пользователя, руководство по сборке, краткое руководство на других языках на: ‫دليل البدء السريع بلغات أخرى على‬ https://www.steelcase.com/eu-en/products/height-adjustable-desks/migration-se/ > Documents > User Guides Please read the full detailed user guide on our website, too. Bitte lesen Sie auch die ausführliche Bedienungsanleitung auf unserer Website.

  • Page 3: Table Of Contents

    Table of contents 1 About this product Intended use 1.1.1 Foreseeable misuse 2 Product description Technical data 3 Transport and assembly Safety instructions Assembly Electrical connection 4 Operating and adjusting Safety instructions Height adjustment of the product 4.2.1 Up/Down control panel 4.2.2 Memory control panel Sliding desktop 4.3.1 Open the sliding top...
  • Page 4 Table of error messages with the Up/Down 5.2.1 control panel Table of error messages with the Memory 5.2.2 control panel 6 Maintenance Safety regulations Function check Cleaning and care 7 Service...

  • Page 5: About This Product

    1 About this product About this product The Migration SE office furniture product line by Steelcase is subject to continuous quality control during manufacture and distribution. This ensures fault-free functionality. Steelcase applies a quality management system that meets the requirements of DIN EN ISO 9001.
  • Page 6 1 About this product ■ Lifting loads. ■ Use as a climbing aid. ■ Use for permanent storage of objects with a total weight exceeding 75 kg (for Meeting Table 4-Leg: 50 kg). ■ Outdoor use. ■ Use in damp rooms. This list does not claim to be exhaustive.

  • Page 7: Product Description

    2 Product description Product description Dimensions and weight specifications of your product are provided on the delivery note. 2.1 Technical data Migration SE Table & Bench & Meeting Table T- LEG & Meeting Table 4-LEG Dimensions and weight See delivery note Temperature range at the place of +5°C to +35°C...
  • Page 8 2 Product description Migration SE Table & Bench & Meeting Table T- LEG & Meeting Table 4-LEG Power consumption in standby mode DMP 360 for Meeting Table 4-Leg ≤ 0.3 W Up/Down control panel standard Memory control panel optional (for Meeting Tables...
  • Page 9 2 Product description UKCA marking. Used to symbolise the conformity of the product with the applicable requirements that the United Kindom places on the manufacturer. Recycling symbol. Used to indicate conformity with the regulations for Waste Electric and Electronic Equipment (WEEE) and the Electrical and Electronic Equipment Act (ElektroG).

  • Page 10: Transport And Assembly

    3 Transport and assembly Transport and assembly 3.1 Safety instructions DANGER Danger of crushing and shearing! Body parts or objects could be crushed or sheared off as a result of the electrical height adjustment process. Maintain sufficient lateral clearance (at least 25 mm) to all surrounding objects, walls, etc.

  • Page 11: Assembly

    Always grab the desk at the underframe to transport or move it. 3.2 Assembly Please follow the provided assembly instructions to assemble the Migration SE product. 3.3 Electrical connection DANGER Electrical voltage on damaged cables or loose connections! Contact with electrical voltage may lead to severe injuries and death from electric shock.
  • Page 12 3 Transport and assembly Diagram of the electrical connections using the example of the Migration SE table Power lift Control panel Electromotive drive Electromotive drive...

  • Page 13: Operating And Adjusting

    4 Operating and adjusting Operating and adjusting 4.1 Safety instructions The Migration SE may only be used and operated in perfect technical condition and in compliance with the user guide. Before adjusting the height of the desk, ensure that: ■...
  • Page 14 4 Operating and adjusting Safety labels for Migration SE Fence DANGER Electric shock due to electrical voltage! Contact with voltage can cause severe injury or death due to electric shock. Attach or detach connectors only when the equip- ment is de-energised.

  • Page 15: Height Adjustment Of The Product

    4.2 Height adjustment of the product On the Lift 1/Lift 2 variant and Meeting Tables, the height of the Migration SE is adjusted via an electrically powered, variable lifting mechanism. The Fix version (only for the table) does not have direct height adjustment.

  • Page 16: Up/Down Control Panel

    4 Operating and adjusting Optimum desk height: The adjustment to the optimum desk height (sitting height) is crucial for the correct sitting posture at the workstation. The correct desk height setting for the workstation can be found in the workstation analysis (pursuant to the German Occu- pational Safety and Health Act, the German VDU Workplace Ordinance, or accident prevention regulations, for example).
  • Page 17 4 Operating and adjusting PLEASE NOTE Risk of damage to control panel! Do not lean on the control panel. Do not place any objects on the control panel. Do not pour liquids over the control panel. Height adjustment – Up/Down control panel Press the appropriate “Up or Down”...
  • Page 18 4 Operating and adjusting Releasing the control panel before the process is completed will interrupt the manual resetting process and it must be started anew. Resetting to factory settings This function can be used to reset the system to the factory settings.

  • Page 19: Memory Control Panel

    4 Operating and adjusting Scan me! : Factory Reset Animation 4.2.2 Memory control panel Four different memory positions can be entered with the Memory for Table & Bench control panel. Two different memory positions can be entered with the Memory for Meeting Tables control panel.
  • Page 20 4 Operating and adjusting PLEASE NOTE Risk of damage to control panel! Do not lean on the control panel Do not place any objects on the control panel. Do not pour liquids over the control panel. Height adjustment – Memory control panel Press the appropriate “Up or Down”...
  • Page 21 4 Operating and adjusting Configuring memory positions height is reached. The display indicates the desk height (e.g. 73 cm). Press the “SAVE” button. Press the desired “Memory position” button (e. g. button “2”) The display indicates S 2. ü The display indicates the desk height after roughly 2 seconds.
  • Page 22 4 Operating and adjusting Resetting to factory settings This function can be used to reset the system to the factory settings. Press and hold the "1", "2" and "Up" buttons (for 3 seconds). The display indicates S 0 Briefly press the "SAVE" button. The display indicates: S 0 flashing.

  • Page 23: Sliding Desktop

    Press the “SAVE” button again to confirm. ü The LOGICsip settings have been saved. 4.3 Sliding desktop The Migration SE product is also optionally available with a sliding desktop. The sliding desktop allows easier access to the cable duct from above the table.

  • Page 24: Open The Sliding Top

    4 Operating and adjusting Ensure that the connecting cables for the devices on the desk are long enough. The sliding desktop may only be operated (pulled out and pushed in) by authorised and trained specialist personnel. Not to be used by the user! WARNING Danger of crushing on the sliding desktop! During the sliding process, hands and fingers can be crushed...

  • Page 25: Errors And Faults

    5 Errors and faults Errors and faults 5.1 Safety regulations The following information always applies to resolving problems: DANGER Electric shock due to elecrical voltage! Contact with electrical voltage may lead to severe injuries and death from electric shock. Attach or detach connectors only when the equip- ment is de-energised.

  • Page 26: Table Of Error Messages With The Up/Down Control Panel

    5 Errors and faults 5.2.1 Table of error messages with the Up/Down control panel Signal/Code Message Required measure(s) Lamp not lit Normal system The DM system can be used operation as usual The system is not Instructions on how to correctly connected correctly connect the system can be found in the DM...

  • Page 27: Table Of Error Messages With The Memory Control Panel

    Disconnect the power supply from the mains connection. Then disconnect the system from the power supply. Re- connect the system and use it as usual. For other error messages, please have a look in the detailed user guide on steelcase.com/eu-en...

  • Page 28: Maintenance

    6.2 Function check The components of the Migration SE product should be checked for correct functioning at regular intervals. Pay particular attention to the electrical connections: ■...

  • Page 29: Cleaning And Care

    6 Maintenance Interval Check point Functional Required state Measures check required) for assembly Frame parts Lifting Lifting columns Loosen column completely screws, position inserted and insert lifting screwed into the columns horizontal correctly structure (direction & cable!), tighten screws Before each Immediate Check safety No objects in the...
  • Page 30 6 Maintenance Only use polishing and cleaning agents that are suitable for the respective materials (wood, plastic, metal, etc.). Clean the desk surface regularly and if visibly soiled. Use cleaning agents that are suitable for the respective materials to regularly clean hidden and visible components (and accessories).

  • Page 31: Service

    Repairs and spare parts Original spare parts and accessories can be obtained from the manufacturer. If it is not possible to eliminate faults or malfunctions, please contact the Customer Service Department: Steelcase AG Brienner Strasse 42 80333 Munich GERMANY LineOne EMEA Telephone: +49 (0) 8031 405 –...
  • Page 32 Use of the product with defective or malfunctioning safety devices and protective devices. Improper assembly by unauthorised personnel. Use of components and adaptations that do not originate from Steelcase. If parts are procured from other companies, it is not possible to guarantee that they are designed and produced in a manner suitable for the load and safety requirements.
  • Page 33 Inhaltsverzeichnis 1 Zu diesem Produkt Bestimmungsgemäße Verwendung 1.1.1 Vorhersehbarer Fehlgebrauch 2 Produktbeschreibung Technische Daten 3 Transport und Montage Sicherheitsvorschriften Montage Elektrischer Anschluss 4 Bedienen und einstellen Sicherheitsvorschriften Höhenverstellung des Produktes 4.2.1 Bedienpaneel up/down 4.2.2 Bedienpaneel Memory Schiebeplatte 4.3.1 Schiebeplatte öffnen 4.3.2 Schiebeplatte schließen 5 Fehler und Störungen Sicherheitsvorschriften...
  • Page 34 Tabelle Fehlermeldungen Bedienpaneel 5.2.1 up/down Tabelle Fehlermeldungen Bedienpaneel 5.2.2 Memory 6 Instandhaltung Sicherheitsvorschriften Funktionskontrolle Reinigung und Pflege 7 Service...

  • Page 35: Zu Diesem Produkt

    Gehäuse der Steuerung, an den Säulen und unter der Tischplatte nahe dem Bedienfeld. 1.1 Bestimmungsgemäße Verwendung Das Produkt Migration SE ist ausschließlich für den Einsatz als Büromöbel konzipiert. Eine andere oder dar- überhinausgehende Benutzung gilt als nicht bestim- mungsgemäß.
  • Page 36 1 Zu diesem Produkt keine Haftung für eventuell auftretende Schäden und keine Garantie für einwandfreies und funktionsgemäßes Arbeiten der Komponenten. Mögliche bestimmungswidrige Verwendungen: ■ Heben von Lasten. ■ Verwendung als Aufstiegshilfe. ■ Dauernde Ablagefläche für Gegenstände mit einem Gesamtgewicht von mehr als 75 kg (bei Meeting Table 4-Leg: 50 kg).

  • Page 37: Produktbeschreibung

    2 Produktbeschreibung Produktbeschreibung Abmessungen und Gewicht Ihres Produktes können Sie dem Lieferschein entnehmen. 2.1 Technische Daten Migration SE Tisch & Bench & Meeting Table T- LEG & Meeting Table 4-LEG Abmessungen und Gewicht siehe Lieferschein Temperaturbereich Aufstellort +5 °C bis +35 °C...
  • Page 38 2 Produktbeschreibung Migration SE Tisch & Bench & Meeting Table T- LEG & Meeting Table 4-LEG Stromaufnahme im Stand-by-Betrieb DMP 360 bei Meeting Table 4-Leg ≤ 0,3 W Bedienpaneel up/down standard Bedienpaneel Memory optional (bei Meeting Tables standard) Typenschilder befinden sich am Gehäuse des Power Hub, an den Säulen und an der Unterseite der Schreibtischplatte nahe...
  • Page 39 2 Produktbeschreibung Europäische Gemeinschaft an den Hersteller stellt. UKCA marking. Es symbolisiert die Konformität des Produktes mit den geltenden Anforderungen, die das Vereinigte Königreich an den Hersteller stellt. Recycling Symbol. Weist auf die Konformität mit den Vorschriften für Elektro- und Elektronik-Altgeräte (WEEE) und ElektroG hin.

  • Page 40: Transport Und Montage

    3 Transport und Montage Transport und Montage 3.1 Sicherheitsvorschriften GEFAHR Quetsch- und Schergefahr! Während der elektrischen Höhenverstellung können Körperteile oder Gegenstände gequetscht oder abgeschert werden. Im gesamten Hubbereich ausreichenden seitlichen Abstand (mindestens 25mm) zu allen umgebenden Gegenständen, Wänden usw. einhalten. Den Schreibtisch so aufstellen, dass ausreichend Platz für die Hubbewegungen sowie für die Instand- haltungsarbeiten gewährleistet ist.

  • Page 41: Montage

    Komponenten können die Befestigungsschrauben reißen. Beim Transport oder Verschieben des Schreibtisches diesen ausschließlich am Untergestell anfassen. 3.2 Montage Für die Montage des Produktes Migration SE beachten Sie bitte die beigefügte Montageanleitung. 3.3 Elektrischer Anschluss GEFAHR Elektrische Spannung an beschädigten...
  • Page 42 3 Transport und Montage Schema der elektrischen Anschlüsse am Beispiel Migration SE Tisch Power Hub Bedienpaneel Elektromotorischer Antrieb Elektromotorischer Antrieb...

  • Page 43: Bedienen Und Einstellen

    4 Bedienen und einstellen Bedienen und einstellen 4.1 Sicherheitsvorschriften Das Produkt Migration SE darf nur in technisch ein- wandfreiem Zustand und unter Beachtung der Bedie- nungsanleitung benutzt und bedient werden. Bevor Sie die Schreibtischhöhe verändern, stellen Sie Folgendes sicher: ■...
  • Page 44 4 Bedienen und einstellen Sicherheitsaufkleber Migration SE Fence GEFAHR Stromschlag durch elektrische Spannung! Kontakt mit elektrischer Spannung kann zu schweren Ver- letzungen und zum Tod durch Stromschlag führen! Steckverbindungen nur in spannungslosem Zustand lösen oder stecken. Das Gehäuse von folgenden Komponenten darf nicht geöffnet werden:...

  • Page 45: Höhenverstellung Des Produktes

    Geräte, die sich auf dem Schreibtisch befinden. 4.2 Höhenverstellung des Produktes Die Höhenverstellung des Produktes Migration SE erfolgt durch einen elektromotorischen stufenlosen Hubvorgang bei der Variante Lift 1 / Lift 2 sowie Meeting Tables. Bei der Variante Fix (nur für den Tisch) ist keine direkte Höhenverstellung...

  • Page 46: Bedienpaneel Up/Down

    4 Bedienen und einstellen Optimale Schreibtischhöhe: Die Einstellung der optimalen Schreibtischhöhe (Sitzhöhe) ist entscheidend für das richtige Sitzen am Arbeitsplatz. Die für den Arbeitsplatz einzustellende Schreibtischhöhe ist der Arbeitsplatzanalyse zu entnehmen (z. B. gemäß Arbeits- schutzgesetz, Bildschirmarbeitsverordnung, Unfall- verhütungsvorschriften). Siehe dazu auch BGI 650: Bildschirm- und Büroarbeitsplätze.
  • Page 47 4 Bedienen und einstellen HINWEIS Beschädigung des Bedienpaneels möglich! nicht auf dem Bedienpaneel abstützen. keine Gegenstände auf dem Bedienpaneel ablegen. keine Flüssigkeiten über das Bedienpaneel schütten. Höheneinstellung – up/down Bedienpaneel Drücken der Taste “auf- oder abwärts” um die gewünschte Tischhöhe zu erreichen. Die Tischplatte bewegt sich auf- oder abwärts.
  • Page 48 4 Bedienen und einstellen Lässt man das Bedienpaneel los, bevor der Vorgang komplett abgeschlossen ist, wird der manuelle Reset unterbrochen und muss neu begonnen werden. Zurücksetzen auf Werkseinstellungen Mit dieser Funktion können Sie das System auf die Werk- seinstellungen zurücksetzen. Suche nach dem Steuergerät, um es zurück- zusetzen.

  • Page 49: Bedienpaneel Memory

    4 Bedienen und einstellen Scan mich! : Factory Reset Animation 4.2.2 Bedienpaneel Memory Mit dem Bedienpaneel Memory für Tisch & Bench können vier/ mit dem Bedienpaneel Memory für Meeting Tables können zwei verschiedene Speicherpositionen eingegeben werden. Alle folgenden Bedienanweisungen sind an beiden Bedi- enpaneels gleich anzuwenden.
  • Page 50 4 Bedienen und einstellen HINWEIS Beschädigung des Bedienpaneels möglich! nicht auf dem Bedienpaneel abstützen keine Gegenstände auf dem Bedienpaneel ablegen. keine Flüssigkeiten über das Bedienpaneel schütten. Höheneinstellung – Memory Bedienpaneel Drücken der Taste “auf- oder abwärts” um die gewünschte Tischhöhe zu erreichen. Die Tischplatte bewegt sich auf- oder abwärts.
  • Page 51 4 Bedienen und einstellen Speicherpositionen festlegen gewünschten Höhe. Das Display zeigt die Tischhöhe an (z. B. 73 cm). Taste „SAVE“ drücken. Gewünschte „Speicherpositionstaste“ drücken (z. B. Taste „2“) Das Display zeigt S 2 an. ü Nach ungefähr 2 Sek. zeigt das Display die Tischhöhe an.
  • Page 52 4 Bedienen und einstellen Zurücksetzen auf Werkseinstellungen Mit dieser Funktion können Sie das System auf die Werk- seinstellungen zurücksetzen. Tasten "1", "2" und "aufwärts" drücken und halten (für 3 Sek). Das Display zeigt: S 0 Taste „SAVE“ ganz kurz drücken. Das Display zeigt: S 0 blinkend an.

  • Page 53: Schiebeplatte

    Das Display zeigt ON oder OFF an. Taste "SAVE" nochmal drücken um zu Bestätigen. ü Die LOGICsip Einstellungen wurden gespeichert. 4.3 Schiebeplatte Das Produkt Migration SE gibt es optional auch mit einer Schie- beplatte. Die Schiebeplatte ermöglicht einen einfacheren Zugang zum Kabelkanal von oberhalb des Tisches.

  • Page 54: Schiebeplatte Öffnen

    4 Bedienen und einstellen Achten Sie auf ausreichende Länge aller Anschluss- kabel von Geräten auf dem Schreibtisch. Die Schiebeplatte darf nur von autorisiertem und geschultem Fachpersonal bedient (herausgezogen und hineingeschoben) werden. Keine Benutzung durch den Nutzer! WARNUNG Quetschgefahr an der Schiebeplatte! Während des Verschiebevorgangs können Hände und Finger zwischen der Schiebeplatte und den Plattenträgern gequetscht werden.

  • Page 55: Fehler Und Störungen

    5 Fehler und Störungen Fehler und Störungen 5.1 Sicherheitsvorschriften Für die Fehlerbehebung gilt grundsätzlich: GEFAHR Stromschlag durch elektrische Spannung! Kontakt mit elektrischer Spannung kann zu schweren Ver- letzungen und zum Tod durch Stromschlag führen! Steckverbindungen nur in spannungslosem Zustand lösen oder stecken. Die Gehäuse von folgenden Komponenten dürfen nicht geöffnet werden: –...

  • Page 56: Tabelle Fehlermeldungen Bedienpaneel Up/Down

    5 Fehler und Störungen 5.2.1 Tabelle Fehlermeldungen Bedienpaneel up/down Signal / Code Meldung Erforderliche Maßnahmen Kein Licht System arbeitet Das DM-System kann ganz normal normal verwendet werden System ist nicht Anleitungen zum korrekten richtig ange- Anschluss finden Sie im schlossen Handbuch des DM-Systems Rotes Licht blinkt Warnung - Sys-...

  • Page 57: Tabelle Fehlermeldungen Bedienpaneel Memory

    Trennen Sie die Strom- versorgung vom Netz- anschluss. Trennen Sie anschließend das System von der Stromversorgung. Schließen Sie das System wieder an und verwenden Sie es ganz normal. Weitere Fehlermeldungen finden Sie in der ausführlichen Bedie- nungsanleitung auf steelcase.com/eu-de...

  • Page 58: Instandhaltung

    6 Instandhaltung Instandhaltung 6.1 Sicherheitsvorschriften Alle Instandhaltungs- und Reparaturarbeiten dürfen nur von entsprechend qualifiziertem und auto- risiertem Personal durchgeführt werden. Für alle Tätigkeiten nur geeignetes Werkzeug verwenden. Wenn die Netzanschlussleitung beschädigt wird, muss sie durch den Hersteller oder seinen Kun- dendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
  • Page 59 6 Instandhaltung ■ Die elektrische Ausrüstung des Schreibtisches muss regelmäßig geprüft werden. Lose Ver- bindungen und beschädigte Kabel müssen sofort beseitigt werden. ■ Steckverbindungen dürfen nur in span- nungslosem Zustand gelöst oder gesteckt werden. ■ Der Stecker des Schreibtisches muss jederzeit leicht zugänglich sein.

  • Page 60: Reinigung Und Pflege

    6 Instandhaltung Intervall Kontrollstelle Funktions- Benötigter Maßnahme kontrolle Zustand n (falls erforderlic Umgebung der Auf Abstand zu Ausreichender Abstand elektrischen heißen Gegen- Abstand herstellen Zuleitungen ständen (z.B. (Kabel) Heizkörper) prüfen 6.3 Reinigung und Pflege HINWEIS Feuchtigkeit kann das Bedienpaneel und den Power Hub beschädigen! Bedienpaneel frei von Feuchtigkeit und Nässe halten.

  • Page 61: Service

    Reparaturen und Ersatzteile Originalersatzteile und Zubehör erhalten Sie über den Hersteller. Sollten aufgetretene Fehler oder Störungen nicht behoben werden können, wenden Sie sich bitte an den Kundendienst: Steelcase AG Brienner Strasse 42 80333 München DEUTSCHLAND LineOne EMEA Telefon: +49 (0) 80 31 405 – 111 E-Mail: DE lineone-de@steelcase.com...
  • Page 62 E-Mail: info@steelcase.com Web: www.steelcase.com Copyright Auszüge oder Kopien dürfen ohne vorherige schriftliche Genehmigung von Steelcase nicht an Dritte wei- tergegeben oder in einer anderen publizistischen Form verwendet werden. Als Teil einer technischen Dokumentation unterliegt sie dem in Deutschland gültigen Urheberrecht.
  • Page 63 Table des matières 1 À propos de ce produit Utilisation conforme 1.1.1 Usage incorrect prévisible 2 Description du produit Caractéristiques techniques 3 Transport et montage Consignes de sécurité Montage Raccordement électrique 4 Utilisation et réglage Consignes de sécurité Réglage en hauteur du produit 4.2.1 .
  • Page 64 Tableau des messages d’erreur du panneau 5.2.1 de commande up/down Tableau des messages d’erreur du panneau 5.2.2 de commande Memory 6 Entretien Consignes de sécurité Contrôle fonctionnel Entretien et nettoyage 7 Service après-vente...

  • Page 65: À Propos De Ce Produit

    1 À propos de ce produit À propos de ce produit La fabrication comme les prestations commerciales de la gamme de mobilier de bureau Migration SE proposée par Steelcase font l’objet d’un contrôle de qualité permanent. Cela permet de garantir un fonctionnement irréprochable.
  • Page 66 1 À propos de ce produit décline toute responsabilité pour d’éventuels dommages et n’accorde aucune garantie en ce qui concerne le fonc- tionnement irréprochable et conforme des composants. Utilisations non conformes possibles : ■ Levage de charges. ■ Utilisation comme marchepied. ■...

  • Page 67: Description Du Produit

    Description du produit Les dimensions et le poids de votre produit sont indiqués sur le bon de livraison. 2.1 Caractéristiques techniques Migration SE Bureau & Bench & Meeting Table T-LEG & Meeting Table 4-LEG Dimensions et poids voir bon de livraison Plage de températures site d’installation +5 °C à...
  • Page 68 2 Description du produit Migration SE Bureau & Bench & Meeting Table T-LEG & Meeting Table 4-LEG Consommation de courant en veille ≤ 0,2 W avec bureau & Bench & T-Leg Consommation de courant en veille ≤ 0,3 W DMP 360 avec Meeting Table 4-Leg...
  • Page 69 2 Description du produit Marquage CE. Il atteste de la conformité du produit avec les exigences en vigueur, définies par la Communauté européenne pour le fabricant. Marquage UKCA. Il atteste de la conformité du produit avec les exigences en vigueur, définies par la Royaume-Uni pour le fabricant..

  • Page 70: Transport Et Montage

    3 Transport et montage Transport et montage 3.1 Consignes de sécurité DANGER Danger d’écrasement et de cisaillement ! Pendant le réglage en hauteur électrique, des parties du corps ou des objets peuvent être écrasés ou cisaillés. Laisser un espace libre suffisant autour de la zone de mouvement (au moins 25 mm) par rapport à...

  • Page 71: Montage

    Pendant le transport ou le déplacement du bureau, toujours tenir celui-ci par son châssis. 3.2 Montage Pour le montage du produit Migration SE, veuillez observer le guide de montage joint. 3.3 Raccordement électrique DANGER Tension électrique sur des câbles...
  • Page 72 3 Transport et montage La fiche électrique du bureau doit toujours être facilement accessible ! Schéma des connexions électriques à l’exemple du bureau Migration SE Power Hub Panneau de commande Moteur électrique Moteur électrique...

  • Page 73: Utilisation Et Réglage

    4 Utilisation et réglage Utilisation et réglage 4.1 Consignes de sécurité N’utiliser le produit Migration SE que s’il est en parfait état et dans le respect des recommandations données dans le guide d’utilisation. Avant de modifier la hauteur du bureau, assurez-vous du respect des points suivants :...
  • Page 74 4 Utilisation et réglage Autocollant de sécurité ponton Migration SE DANGER Électrocution au contact de la tension électrique ! Tout contact avec des pièces sous tension électrique peut provoquer des blessures graves, voire des accidents mortels causés par une électrocution ! Ne brancher ou ne débrancher les connecteurs enfi- chables qu’en l’absence de tension.

  • Page 75: Réglage En Hauteur Du Produit

    4.2 Réglage en hauteur du produit Avec la variante Lift 1 / Lift 2 ainsi qu’avec les Meeting Table, le réglage en hauteur du produit Migration SE s’effectue au moyen d’une opération de levage en continu par moteur électrique. Aucun réglage en hauteur direct n’est prévu pour la...

  • Page 76: Panneau De Commande Up/Down

    4 Utilisation et réglage Hauteur optimale du bureau : Le réglage de la hauteur optimale du bureau (hauteur en position assise) est décisif pour le confort au poste de travail. Le rapport d’analyse sur le poste de travail indique la hauteur à régler pour le bureau (par ex.
  • Page 77 4 Utilisation et réglage AVIS Risque de détérioration du panneau de commande ! Ne pas s’appuyer sur le panneau de commande. Ne pas poser d’objet sur le panneau de commande. Ne pas verser de liquide sur le panneau de com- mande. Réglage en hauteur –...
  • Page 78 4 Utilisation et réglage Réinitialisation manuelle du bureau d’initialisation, appuyer sur la touche « Montée ». ü La hauteur souhaitée est atteinte. En cas de relâchement du panneau de commande avant que l’opération ne soit complètement terminée, la réinitialisation manuelle est interrompue et doit être recommencée.

  • Page 79: Panneau De Commande Memory

    4 Utilisation et réglage Restauration des réglages d’usine ü Les réglages d’usine ont bien été restaurés sur le système. Flashe-moi ! : Animation restauration réglages d’usine 4.2.2 Panneau de commande Memory Le panneau de commande Memory pour bureau & Bench permet d’enregistrer quatre différentes positions / le panneau de commande Memory pour Meeting Table permet d’enregistrer deux différentes positions.
  • Page 80 4 Utilisation et réglage Panneau de commande version Memory pour Meeting Table AVIS Risque de détérioration du panneau de commande ! Ne pas s’appuyer sur le panneau de commande Ne pas poser d’objet sur le panneau de commande. Ne pas verser de liquide sur le panneau de commande.
  • Page 81 4 Utilisation et réglage Réinitialisation manuelle du bureau Appuyer sur la touche « Descente » et la maintenir enfoncée. La position finale inférieure est atteinte. Encore maintenir la touche « Descente » enfoncée pendant minimum 3 secondes. Le processus de réinitialisation et d’initialisation démarre. Après la fin du processus de réinitialisation et d’initialisation, appuyer sur la touche « Montée ».
  • Page 82 4 Utilisation et réglage Conversion de l’unité affichée – CM / INCH Appuyer simultanément sur les touches « 1 », « 2 » et « Montée » pendant trois secondes puis les relâcher. La lettre S et un numéro, par ex. S 7, s’affichent sur l’écran. Appuyer sur la touche « Montée » jusqu’à ce que le code S 5 s’affiche sur l’écran.
  • Page 83 4 Utilisation et réglage Restauration des réglages d’usine plètement abaissé. Le bureau se trouve en position la plus basse. Appuyer sur la touche « Montée ». ü Les réglages d’usine ont bien été restaurés sur le système. Flashe-moi ! : Animation restauration réglages d’usine La procédure suivante pour désactiver / activer le capteur LOGICisp est strictement réservée au personnel spécialisé, comme par ex.

  • Page 84: Plateau Coulissant

    ü Les réglages LOGICsip ont été enregistrés. 4.3 Plateau coulissant Le produit Migration SE est également disponible en option avec un plateau coulissant. Le plateau coulissant permet d’accéder plus facilement au conduit de câbles à partir de la face supérieure du bureau.

  • Page 85: Ouvrir Le Plateau Coulissant

    4 Utilisation et réglage AVERTISSEMENT Danger d’écrasement au niveau du plateau coulissant ! Pendant le déplacement, il y a risque d’écrasement des mains et des doigts entre le plateau coulissant et les supports du plateau. L’utilisation du plateau coulissant est strictement réservée au personnel qualifié...

  • Page 86: Défauts Et Anomalies

    5 Défauts et anomalies Défauts et anomalies 5.1 Consignes de sécurité En vue du dépannage, toujours observer les points suivants : DANGER Électrocution au contact de la tension électrique ! Tout contact avec des pièces sous tension électrique peut provoquer des blessures graves, voire des accidents mortels causés par une électrocution ! Ne brancher ou ne débrancher les connecteurs enfi- chables qu’en l’absence de tension.

  • Page 87: Tableau Des Messages D'erreur Du Panneau De Commande Up/Down

    5 Défauts et anomalies 5.2.1 Tableau des messages d’erreur du panneau de commande up/down Signal / code Message Mesures requises Éteint Le système Le système DM peut être fonctionne employé sans restriction normalement Le système n’est pas Les procédures à suivre en correctement vue du raccordement raccordé...

  • Page 88: Tableau Des Messages D'erreur Du Panneau De Commande Memory

    5 secondes. cordement. Effectuez ensuite une nouvelle tentative. Débranchez l’alimentation électrique du secteur. Débranchez ensuite le système de l’alimentation électrique. Rebranchez le système et utilisez-le normalement. Pour d'autres messages d'erreur, veuillez consulter le guide d'utilisation détaillé sur steelcase.com/eu-fr.

  • Page 89: Entretien

    être remplacé par le fabricant ou son service après-vente ou par une personne disposant d’une qualification similaire afin d’éviter tout danger. 6.2 Contrôle fonctionnel Vérifier régulièrement le fonctionnement correct des composants du produit Migration SE. Il est recommandé d’accorder une attention particulière aux raccords électriques :...
  • Page 90 6 Entretien ■ L’équipement électrique du bureau doit régu- lièrement être contrôlé. Resserrer immé- diatement les raccords desserrés et remplacer les câbles endommagés. ■ Ne brancher ou ne débrancher les connecteurs enfichables qu’en l’absence de tension. ■ La fiche électrique du bureau doit toujours être facilement accessible.

  • Page 91: Entretien Et Nettoyage

    6 Entretien Fréquence Point à Contrôle État requis Mesures (si contrôler fonctionnel nécessaire) Entourage des Contrôler la Distance Placer à une câbles distance par suffisante distance électriques rapport aux suffisante objets chauds (par ex. radiateurs) 6.3 Entretien et nettoyage AVIS L’humidité peut endommager le panneau de commande et le Power Hub ! Protéger le panneau de commande contre l’humidité...

  • Page 92: Service Après-Vente

    Vous pouvez acheter des pièces de rechange d’origine et des accessoires auprès du fabricant. S’il devait s’avérer impossible de remédier à des erreurs ou anomalies, veuillez vous adresser au service après-vente : Steelcase AG Brienner Strasse 42 80333 Munich ALLEMAGNE LineOne EMEA Téléphone : +49 (0) 80 31 405 –...
  • Page 93 Internet : www.steelcase.com Copyright Sans l’autorisation écrite préalable de Steelcase, toute transmission à des tiers ou publication sous une forme quelconque d’extraits ou de copies est interdite. En tant que partie d’une documentation technique, la législation sur les droits d’auteur en vigueur en Allemagne lui est applicable.
  • Page 95 Índice 1 Acerca de este producto Uso conforme a lo previsto 1.1.1 Uso incorrecto previsible 2 Descripción del producto Datos técnicos 3 Transporte y montaje Normas de seguridad Montaje Conexión eléctrica 4 Manejo y ajuste Normas de seguridad Ajuste de la altura del producto 4.2.1 .
  • Page 96 Tabla de mensajes de error del panel de 5.2.1 mando de ajuste vertical Tabla de mensajes de error del panel de 5.2.2 mando de memoria 6 Conservación Normas de seguridad Comprobación del funcionamiento Limpieza y cuidado 7 Asistencia técnica...

  • Page 97: Acerca De Este Producto

    1 Acerca de este producto Acerca de este producto El programa de muebles de oficina Migration SE de Steelcase se somete a constantes controles de calidad, tanto durante la fase de producción como durante la de comercialización. El objetivo es asegurarnos de que el producto funcione sin problemas.
  • Page 98 1 Acerca de este producto que no sea conforme con el uso previsto. Si el producto no se utiliza según lo previsto, Steelcase no asumirá ninguna res- ponsabilidad por los daños que puedan producirse ni pro- porcionará ninguna garantía en relación con el funcionamiento correcto y adecuado de los componentes.

  • Page 99: Descripción Del Producto

    2 Descripción del producto Descripción del producto Las dimensiones y el peso del producto se pueden consultar en el albarán de entrega. 2.1 Datos técnicos Migration SE Escritorio & mesa & mesa de reuniones T-LEG & mesa de reuniones 4-LEG Dimensiones y pesos Véase el albarán de entrega...
  • Page 100 2 Descripción del producto Migration SE Escritorio & mesa & mesa de reuniones T-LEG & mesa de reuniones 4-LEG Consumo máximo de potencia durante el 360 W movimiento vertical de la mesa de reuniones 4-Leg Consumo de corriente en el modo de ≤...
  • Page 101 2 Descripción del producto Ciclo de trabajo nominal. Tiempo máximo de activación (tiempo de encendido) seguido de un tiempo mínimo de des- activación (tiempo de apagado) necesario para el funcionamiento seguro del mueble. Marca CE. Indica que el producto es conforme con los requisitos en vigor de la Comunidad Europea para el fabricante.

  • Page 102: Transporte Y Montaje

    3 Transporte y montaje Transporte y montaje 3.1 Normas de seguridad PELIGRO ¡Peligro de aplastamiento y corte! Durante el ajuste eléctrico de la altura se puede producir aplas- tamiento o corte de algún objeto o parte del cuerpo. Se debe dejar espacio suficiente respecto a todos los objetos, paredes, etc.

  • Page 103: Montaje

    Para transportar o cambiar de lugar el escritorio, solo se debe sujetar por la estructura inferior. 3.2 Montaje Para el montaje del producto Migration SE, consulte las ins- trucciones de montaje adjuntas. 3.3 Conexión eléctrica PELIGRO ¡Tensión eléctrica en los cables dañados y las conexiones sueltas! ¡El contacto con la tensión eléctrica puede causar lesiones...
  • Page 104 3 Transporte y montaje ¡Se debe poder acceder fácilmente a la clavija del escritorio en todo momento! Esquema de las conexiones eléctricas, ejemplo correspondiente al escritorio Migration SE Unidad eléctrica Panel de mando Accionamiento electromotor Accionamiento electromotor...

  • Page 105: Manejo Y Ajuste

    4 Manejo y ajuste Manejo y ajuste 4.1 Normas de seguridad El producto Migration SE únicamente debe utilizarse en perfecto estado técnico y respetando siempre las instrucciones de uso. Antes de modificar la altura del escritorio, compruebe lo siguiente: ■...
  • Page 106 4 Manejo y ajuste Etiqueta de seguridad de la valla Migration SE PELIGRO ¡Descarga eléctrica! ¡El contacto con la tensión eléctrica puede causar lesiones graves e incluso la muerte por descarga eléctrica! Los conectores únicamente se deben conectar y des- conectar sin tensión eléctrica.

  • Page 107: Ajuste De La Altura Del Producto

    4.2 Ajuste de la altura del producto En la variante Elevador 1/Elevador 2 y las mesas de reuniones, la altura del producto Migration SE se ajusta mediante un proceso de elevación gradual con motor eléctrico. La variante fija (solo para el escritorio) no dispone de ninguna función de...

  • Page 108: Panel De Mando De Ajuste Vertical

    4 Manejo y ajuste Altura óptima del escritorio: Ajustar el escritorio a la altura óptima (altura para trabajar sentado) es fundamental para poder sentarse correctamente en el puesto de trabajo. La altura del escritorio que debe ajustarse para el puesto de trabajo debe consultarse en el análisis del puesto de trabajo (p. ej.
  • Page 109 4 Manejo y ajuste NOTA ¡Riesgo de daños en el panel de mando! No apoyarse en el panel de mando. No colocar objetos sobre el panel de mando. No verter líquidos sobre el panel de mando. Ajuste de la altura - Panel de mando de ajuste vertical Pulsar la tecla "Subir o Bajar"...
  • Page 110 4 Manejo y ajuste Restablecimiento manual del escritorio ü Se alcanza la altura deseada. Si se suelta el panel de mando antes de que el proceso haya finalizado, se interrumpirá el res- tablecimiento manual y será necesario empezar de nuevo. Restauración de la configuración de fábrica Esta función permite restaurar el sistema a la configuración de fábrica.

  • Page 111: Panel De Mando De Memoria

    4 Manejo y ajuste Restauración de la configuración de fábrica ü El sistema se ha restaurado a la configuración de fábrica. ¡Escanéeme! : Animación de restablecimiento de fábrica 4.2.2 Panel de mando de memoria Con el panel de mando de memoria para escritorio & mesa se pueden almacenar cuatro posiciones de memoria dife- rentes/Con el panel de mando de memoria para mesas de reuniones se pueden almacenar dos posiciones de memoria...
  • Page 112 4 Manejo y ajuste NOTA ¡Riesgo de daños en el panel de mando! No apoyarse en el panel de mando No colocar objetos sobre el panel de mando. No verter líquidos sobre el panel de mando. Ajuste de la altura - Panel de mando de memoria Pulsar la tecla "Subir o Bajar"...
  • Page 113 4 Manejo y ajuste Definir las posiciones de memoria Pulsar la tecla "Subir" o "Bajar" hasta alcanzar la altura deseada. En la pantalla se indica la altura del escritorio (p. ej. 73 cm). Pulsar la tecla "SAVE". Pulsar la tecla de "Posición de memoria" deseada (p. ej.
  • Page 114 4 Manejo y ajuste Restauración de la configuración de fábrica Esta función permite restaurar el sistema a la configuración de fábrica. Mantener pulsadas las teclas "1", "2" y "Subir" (durante 3 s). En la pantalla se muestra S 0 Pulsar muy brevemente la tecla "SAVE". En la pantalla parpadea S 0.

  • Page 115: Placa Corredera

    Volver a pulsar la tecla "SAVE" para confirmar. ü Se han guardado los ajustes de LOGICisp. 4.3 Placa corredera De forma opcional, el producto Migration SE también está disponible con una placa corredera. La placa corredera permite acceder más fácilmente al canal de cables desde la parte...

  • Page 116: Abra La Placa Corredera

    4 Manejo y ajuste Procure que todos los cables de conexión de los equipos de la mesa de escritorio tengan una longitud suficiente. La placa corredera solo puede ser manipulada (extraída y montada) por personal especializado autorizado y cualificado. ¡El usuario no la puede manipular! ADVERTENCIA ¡Peligro de aplastamiento en la placa...

  • Page 117: Errores Y Averías

    5 Errores y averías Errores y averías 5.1 Normas de seguridad Para la solución de fallos rige lo siguiente: PELIGRO ¡Descarga eléctrica! ¡El contacto con la tensión eléctrica puede causar lesiones graves e incluso la muerte por descarga eléctrica! Los conectores únicamente se deben conectar y des- conectar sin tensión eléctrica.

  • Page 118: Tabla De Mensajes De Error Del Panel De Mando De Ajuste Vertical

    5 Errores y averías 5.2.1 Tabla de mensajes de error del panel de mando de ajuste vertical Señal/código Mensaje Medidas necesarias No hay luz El sistema funciona Es posible usar el sistema con normalidad DM de manera normal El sistema no está El manual del sistema DM conectado correc- contiene instrucciones...

  • Page 119: Tabla De Mensajes De Error Del Panel De Mando De Memoria

    5 Errores y averías Señal/código Mensaje Medidas necesarias excedido Se ha detectado una Retire el obstáculo del colisión (ISP) sistema del escritorio. Retire las cargas innecesarias del tablero de la mesa. Es posible usar el sistema DM de manera normal. 5.2.2 Tabla de mensajes de error del panel de mando de memoria Señal/código...

  • Page 120: Conservación

    6.2 Comprobación del funcionamiento Los componentes del producto Migration SE deben revisarse periódicamente para asegurarse de que funcionen correc- tamente. Se debe prestar especial atención a las conexiones eléctricas:...
  • Page 121 6 Conservación ■ El equipo eléctrico del escritorio debe comprobarse con regularidad. Se debe corregir de inmediato cualquier conexión suelta y los daños en los cables. ■ Los conectores solo se deben conectar y desconectar sin tensión. ■ Se debe poder acceder fácilmente a la clavija del escritorio en todo momento.

  • Page 122: Limpieza Y Cuidado

    6 Conservación Intervalo Punto de Control de Estado Medidas (si control funcionamiento necesario procede) eléctricos calientes (p. ej. radiadores) 6.3 Limpieza y cuidado NOTA ¡La humedad puede causar daños en el panel de mando y la unidad eléctrica! Mantener el panel de mando libre de humedad. Mantener la unidad eléctrica libre de humedad.

  • Page 123: Asistencia Técnica

    Puede adquirir piezas de repuesto y accesorios originales a través del fabricante. Si no logra corregir algún fallo o error, le rogamos que se ponga en contacto con el servicio de atención al cliente: Steelcase AG Brienner Strasse 42 80333 Múnich ALEMANIA LineOne EMEA Teléfono: +49 (0) 80 31 405 –...
  • Page 124 Como parte de una documentación técnica, este documento está sometido a la legislación relevante sobre propiedad intelectual. Responsabilidad Steelcase no asumirá ningún tipo de responsabilidad si se da cualquiera de las condiciones que se indican a con- tinuación: Uso del producto de forma contraria a lo previsto.

Table of Contents
