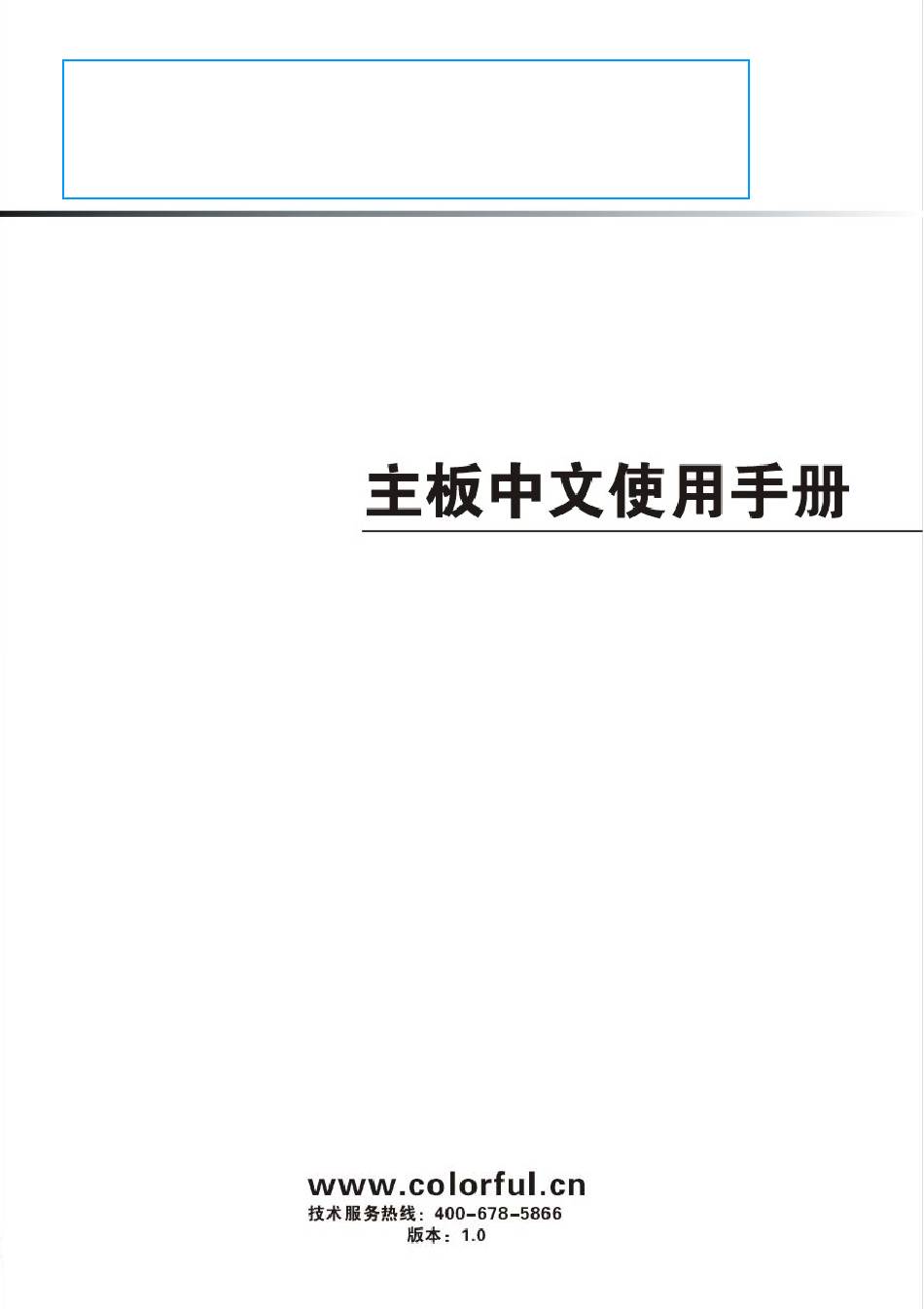

  • Page 1 战斧 C.B360M-F 魔音版 V20 Battle Axe C.B360M-F PRO V20...

  • Page 2: Table Of Contents

    战斧 C.B360M-F 魔音版 V20/ Battle Axe C.B360M-F PRO V20 目录 第一章 简介 ................... １ 1-1 主板特色 ..................１ 1-2 主板规格 ..................１ 1-3 主板布局图 .................. 3 第二章 硬件安装 ................... 4 2-1 基本硬件安装 ................4 2-2 跳线设置 ..................7 2-3 连接器和引脚连接头 ..............7 2-4 背板接口介绍...
  • Page 3 根据中华人民共和国信息产业部发布的《电子信息产品污染控 制管理办法》所展开的 SJ/T11364-2006 标准要求, 本产品污染控制标识 以及有毒有害物质或元素标识说明如下： 产品有毒有害物质或元素标识： 产品中有毒有害物质或元素的名称及含量 有毒有害物质或元素 部件名称 铅(Pb) 汞(Hg) 镉(Cd) 六价铬 多溴联苯 多溴二苯醚 (Cr(VI)) (PBB) (PBDE) PCB 板 × ○ ○ ○ ○ ○ 结构件 ○ ○ ○ ○ ○ ○ 芯片 ○ ○ ○ ○ ○ ○...
  • Page 4 版权 本手册版权属于世和资讯公司所有, 未经本公司书面许可, 任何人不得对此说 明书和其中所包含的任何资料进行复制、拷贝或翻译成其它语言。 声明 本用户手册没有任何形式的担保、立场表达或其它暗示。若有任何因本用户手 册或其所提到之产品的所有信息, 所引起直接或间接的数据流失、利益损失或 事业终止, 七彩虹及其所属员工恕不为其担负任何责任。除此之外, 本用户手 册所提到的产品规格及信息仅供参考, 内容亦会随时升级, 恕不另行通知。本 用户手册的所有部分, 包括硬体及软体, 若有任何错误, 七彩虹没有义务为其 担负任何责任。 商标版权 本手册使用的所有商标均属于该商标的持有者所有。 AMD, Athlon™, Athlon™ XP, Thoroughbred™ 和 Duron ™ 是 Advanced Micro Devices 的注册商标。 Intel® 和 Pentium® 是 Intel Corporation 的注册商标。 PS/2 和...
  • Page 5 访问七彩虹的官方网站 （http://www.colorful.cn/） 获取产品和驱动程序等信息支持, 还可以登录七彩虹官方论坛（http://bbs.colorful.cn）, 获取技术指导。 通过拨打 400-678-5866 客户服务热线进行咨询, 此外还可以直接与七彩虹各属 地平台服务中心联系, 具体联系方法如下: 七彩虹科技全国区域售后服务平台业务范围及联系方式 平台名称 服务范围 联系方法 北京、天津、河北、河南、 北京服务平台 010—51261907 山东、山西、内蒙古 沈阳服务平台 辽宁、吉林、黑龙江 024—31321755 武汉服务平台 湖北、湖南、江西 027—87865811 南京服务平台 江苏、安徽、浙江 025—83611912 上海服务平台 上海 021—64681880 广州服务平台 广东、广西、福建、海南 020—85276624 成都服务平台 四川、重庆、云南、贵州、西藏 028—85240735 西安服务平台 陕西、甘肃、宁夏、青海、新疆 029—87895086 深圳服务平台...
  • Page 6 在您开始之前 主板包装盒内附标准组件 在您打开本主板包装盒之后, 请马上检查下面所列出的各项标准配件是否 齐全。 1 块战斧 C.B360M-F 魔音版 V20 主板 2 条 SATA 数据线 1 张驱动光盘 1 片后置面板 IO 档板 1 本主板中英文使用手册 注意:以上配件仅供参考, 请以实物为准, 七彩虹科技保留修改的权利。 Note: 若以上列出的任何一项配件有损坏的情形, 请尽快与您的经 销商联络或致电七彩虹客服。 注意: 产品规格/CPU 支持/产品附件以产品发布之时为准。...

  • Page 7: 第一章 简介

    第一章 简介 感谢您购买七彩虹主板, 该主板提供了非常优越的性能和品质保证。 1-1 主板特色 战斧 C.B360M-F 魔音版 V20 主板采用 Intel B360 芯片组,支持 Intel LGA1151 接口 Coffee Lake 系列处理器,支持双通道 DDR4 2133/2400/2666（OC）MHz 规格内存, 支持 PCI-E3.0 规范。 主板提供 2 个 DDR4 内存条插槽、 1 个 VGA 接口、 1 个 DVI 接口、 4 个 SATA3.0 接口、板载...
  • Page 8 战斧 C.B360M-F 魔音版 V20/ Battle Axe C.B360M-F PRO V20 存储设备 主板提供 4 个 SATA3.0 6Gb/s 硬盘接口 6 声道音频设备 整合 6 声道高清晰数字音频控制器 支持 6 声道 3D 环绕声效 网络功能 主板采用千兆网卡 支持 10/100/1000Mbps 数据传输率 USB 接口 主板提供 2 个 USB3.1 接口、4 个 USB3.0 和 5 个 USB2.0 接口（含...

  • Page 9: 主板布局图

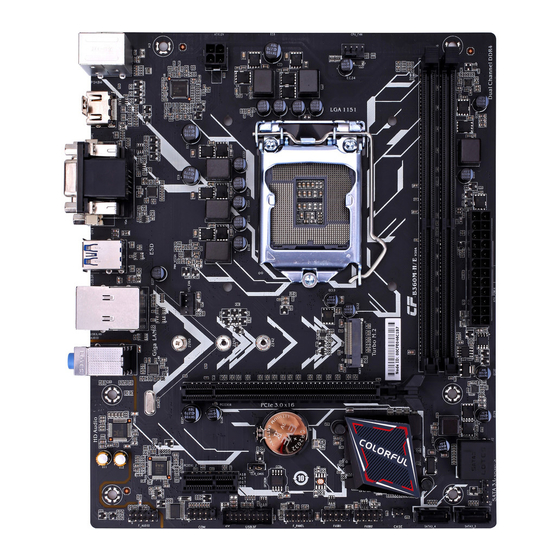

    简介 1-3 主板布局图 （仅供参考）...

  • Page 10: 第二章 硬件安装

    第二章 硬件安装 请参照以下步骤, 完成电脑的安装： 安装中央处理器（CPU） 安装内存 装入机箱 安装所有扩展卡 连接所有讯号线、排线、电源线及面板控制线 2-1 基本硬件安装 安装中央处理器和风扇 本主板具备一个 Socket 1151 处理器插槽, 本插槽是专为 Intel LGA1151 接口 Coffee Lake 系列处理器所设计。请依照以下步骤安装处理器和风扇： 1. 找到位于主板上的处理器插槽, 将 CPU 插座旁的锁定杆从锁定状态 拔到未锁定状态。 2. 安装 CPU, 将 CPU 的金色三角形标示对准主板 CPU 插槽上的三角形 标示, 确定针角 1 的方向正确, 不要用力插 CPU, 确信 CPU 完全插入插 槽中, 将锁定杆从未锁定状态拔到锁定状态。（这一过程非常重要, 如...
  • Page 11 硬件安装...
  • Page 12 战斧 C.B360M-F 魔音版 V20/ Battle Axe C.B360M-F PRO V20 安装内存 主板提供 2 个 DDR4 内存条插槽。下图所示为 DDR4 内存条插槽在主板上 的位置。 一条内存: 你可以插入到任何一个内存条插槽。 两条内存: 插入到 DDR4_A1 和 DDR4_B1 插槽，以组建双通道。 CAUTION: 1.请选择使用相同的内存模组安装到双通道。2. 如果您正确 插入了内存模组, 您将不会看到金手指部分。 安装显卡 主板提供 1 个 PCI Express 3.0x16 插槽, 用于安装显卡。安装时, 将显卡垂...

  • Page 13: 跳线设置

    硬件安装 2-2 跳线设置 CMOS 清除插针：CLR_CMOS 此跳线可以清除主板的 CMOS 资料（例如：日期及 BIOS 设定）,回到出厂 设定值。如果您要清除 CMOS 资料,请使用跳线帽短接该跳线的 Pin2-3 针 脚数秒钟。（PCB 板上白色丝印标识为“1”的针脚, 为跳线的第 1 针脚） CLR_CMOS CLR_CMOS 1-2 闭合正常 2-3 闭合清除 CMOS CMOS 清除设置 注意: 1.清除 CMOS 资料前 请先关闭计算机并拔除电源线。 2.清除 CMOS 资料后在启动计算机前 请记得移除 Pin2-3 两针脚间的跳线帽 否...
  • Page 14 战斧 C.B360M-F 魔音版 V20/ Battle Axe C.B360M-F PRO V20 前面板开关和指示灯连接：F_PANEL PWR_ON：ATX 电源开关。短接此引脚可以开机。 RST：重启开关。短接此引脚,不需要关闭系统电源即可重新启动计算机。 PWR_LED：电源指示灯。当系统电源开启时,此灯会亮起。 HD_LED： 硬盘指示灯。对硬盘进行数据存取时,此灯会亮起。 SATA 端口连接器：SATA1-4 主板提供 4 个 SATA3.0 6Gb/s 硬盘接口。...
  • Page 15 硬件安装 MSATA/PCI-e M.2 插槽：NGFF1 主板提供 1 个丝印为“NGFF1”的 M.2 插槽，支持 PCI-ex4 和 MSATA 通道 的 M.2 SSD，支持 Intel OPTANE 功能，支持 2242/2260/2280 尺寸规格的 SSD，数据传输率最高可达 32Gb/s。 Intel OPTANE 是 Intel 最新推出的非易失性存储技术， 是一种介于传统内存、 固态硬盘之间，性能极高，延迟极低的技术。当使用 Intel OPTANE 时，M.2 切换器需要切换向下，M.2 插槽使用 Intel 专用 OPTANE SSD，安装 WIN10 64bit 系统和...
  • Page 16 战斧 C.B360M-F 魔音版 V20/ Battle Axe C.B360M-F PRO V20 WIFI/Bluetooth 模块插槽：WIFI_M2 主 板 提 供 1 个 丝 印 为 “ WIFI_M2 ” 的 插 槽 ， 支 持 2230 尺 寸 规 格 的 WIFI/Bluetooth 模块。 前置音频接口连接：F_AUDIO 您可以在前置面板接口上连接一个音频接口,它是和 I/O 前置面板连接规格...
  • Page 17 硬件安装 USB2.0 接口扩展连接头：USB20_1, USB20_2 主板提供 2 个 USB2.0 连接头,可扩展至 3 个 USB2.0 接口。USB2.0 接口传 输速率最高可达到 480Mbps, 可以提供高速的互联网连接、互动式电脑游 戏,还可以同时运行高速的外围设备。 USB3.0 接口扩展连接头：USB30 主板提供 1 个 USB3.0 连接头,可扩展至 2 个 USB3.0 接口。USB3.0 传输速 率最高可达到 5Gbps,比 USB2.0 快 10 倍。 外形和普通的 USB 接口基本一致, 能向下兼容 USB 2.0 和 USB 1.1 设备。...
  • Page 18 战斧 C.B360M-F 魔音版 V20/ Battle Axe C.B360M-F PRO V20 风扇插座：CPU_FAN, SYS_FAN, SYS_FAN1 主板提供 3 个风扇插座,连接风扇用来降低 CPU 和系统温度。 串行设备连接头：COM_B 主板提供 1 个 COM 连接头,用来连接串口（COM）。将串口模组的排线连 接至这个插座,接着将该模组安装至机箱后侧面板空的插槽中。...

  • Page 19: 背板接口介绍

    硬件安装 EBUG 连接头：DEBUG 这个是调试主板的接口,可以转接一个数码卡来分析主板问题故障。 2-4 背板接口介绍 后置面板提供丰富的输入和输出接口。 主板背板接口包括：PS2 鼠标/键盘通用端口、USB2.0 接口、VGA 接口、 DVI 接口、USB3.1 接口、USB3.0 接口、千兆网络接口、1 组 3 孔 6 声道音 频接口（音频输入/音频输出/麦克风）。...

  • Page 20: 第三章 驱动程序安装说明

    第三章 驱动程序安装说明 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　插入七彩虹主板驱动程序安装光盘 安装程序会自动运行 弹出下面窗口。 CAUTION: 安装完成硬件后, 必须安装对应的驱动程序, 才能发挥主板 的强劲性能。 （请以实物为准） 驱动光盘能自动检测主板所使用的芯片组型号、声卡型号、板载显卡型号 或者板载网卡型号,点击相应的按钮安装相应的驱动。...

  • Page 21: 第四章 Bios 设置

    　第四章 BIOS 设置 该章介绍如何通过 BIOS 设置来更改系统设置, 详细内容请参考此章。 该章包含下列内容: Main（系统信息） Advanced（高级 BIOS 设置） Chipset（芯片组设置） Boot（启动设置） Security（安全设定） C.Oclock（超频设置） Save & Exit（退出设置） 注意: 1、 由于主板的 BIOS 版本在不断的升级, 所以, 本手册中有关 BIOS 的 描述仅供参考。2、本主板 BIOS 支持鼠标操作。 4-1 进入 BIOS 主界面 本章提供了 BIOS Setup 程序的信息 让用户可以自己配置优化系统设置。 如下情形您需要运行...
  • Page 22 战斧 C.B360M-F 魔音版 V20/ Battle Axe C.B360M-F PRO V20 当自检程序执行完成后, 没有遇到错误如果你想进入 BIOS,请按 DEL 键, 直 到进入 BIOS 界面。 如果此信息在您做出反应前就消失了, 您可以关机后再开机或按机箱上的 Reset 键, 重启您的电脑, 也可以同时按下 <Ctrl> + <Alt>+<Delete> 来重 启电脑。 控制键位 < ↑↓← → > 向前、后、左、向移动选项 < Enter > 选定此选项 < Esc >...

  • Page 23: Bios 主界面

    BIOS 设置 主菜单 主菜单显示了 BIOS 所提供的设定项目类别。您可使用方向键选择不同的 条目。对选定项目的提示信息显示在屏幕的底部。 子菜单 如果你发现在左边某一区域有向右的指针符号（如上图所示）, 这就意味 此项附加了子菜单。选中此项, 按下回车即可进入此选项子菜单。然后您 可以使用控制键在子菜单直接移动并改变设定值。回到主菜单, 按下 <Esc>。 主题帮助 BIOS 设定程序提供了帮助屏幕。 你可以通过简单地按下<F1>键从任何菜单 中调出此帮助屏幕。此帮助屏幕列出了相应的键和可能的选择项目。按下 <Esc>退出帮助屏。 4-2 BIOS 主界面 Main（系统信息） 使用此菜单可查看 BIOS 信息, 并设置 BIOS 语言、时间和日期。 Advanced（高级 BIOS 设置） 使用此菜单可对系统的高级特征进行设定。 Chipset（芯片组设置） 使用此菜单可以对芯片组性能进行相应的设定。 Boot（启动设置） 使用此菜单可以对计算机启动设备进行相应的设定。 Security（安全设定） 使用此菜单可以对...

  • Page 24: 系统信息（Main

    战斧 C.B360M-F 魔音版 V20/ Battle Axe C.B360M-F PRO V20 4-3 系统信息 （Main） Setup BIOS Information BIOS Vendor American Megatrends Main Core Version 5.13 Advanced Compliancy UEFI 2.6; PI 1.4 Chipset Mode Version Battle Axe C.B360M-F Security Build Version and Date...

  • Page 25: 高级 Bios 设置（Advanced

    BIOS 设置 4-4 高级 BIOS 设置 （Advanced） Setup CPU Configuration SATA And RST Configuration Main Advanced Trusted Computing Chipset ACPI Settings Security Boot Super IO Configuration C.Oclock H/W Monitor Save & Exit Power Management Configuration USB Configuration NO Disk (PXE) CSM Configuration CPU Configuration（CPU 设置）...
  • Page 26 战斧 C.B360M-F 魔音版 V20/ Battle Axe C.B360M-F PRO V20 Voltage Optimization 设置 CPU 电压优化。设定值有：Disabled、Enabled、Auto。 SATA And RST Configuration（SATA 设置） SATA Controller(S) 开启或关闭 SATA 控制器。设定值有：Enabled、Disabled。 SATA Mode Selection 设置 SATA 控制器工作模式。设定值有：AHCI、Intel RST With Intel Optane System Acceleration（Intel Optane 技术，Intel 最新的非易失性存储技术）。 Serial ATA Port 此选项显示...
  • Page 27 BIOS 设置 CPU 风扇运行模式设置。设定值有：Full On Mode（全速模式）、PWM Manually Mode （PWM 智能模式） 、 Thermal Cruise Mode （温度巡航模式） 、 SMART FAN Mode（智能风扇模式）。 CPU Temperature 显示当前 CPU 运行的温度。 CPU Fan/SYS Fan Speed 显示当前“CPU 风扇/系统风扇”运行的速度。 VCORE/VIN3 / VIN2 /VCC3V/VBAT Voltage 显示当前“VCORE/VIN3 / VIN2 /VCC3V /电池”的电压值。 Power Management Configuration（电源管理设置）...
  • Page 28 战斧 C.B360M-F 魔音版 V20/ Battle Axe C.B360M-F PRO V20 USB transfer time-out 此选项设定 USB2.0 总线上一数据传输的最长时间，如果在此时间内传输 没有完成，则报错给 EFI。此设置仅作用于 EFI，对 OS 下 USB 驱动无作用。 设定值有：1 Sec、5 Sec、10 Sec、20 Sec。 Device reset time-out 此选项设定 USB2.0 总线上存储设备复位所需的最长时间。 在此时间内， EFI 会检查存储设备是否可以接受指令。如果超时，则认为存储设备出错。 设定值有：10 Sec、20 Sec、30 Sec、40 Sec。...

  • Page 29: 芯片组设置（Chipset

    BIOS 设置 Video 在 CSM Support 选项设置为“Enabled”的前提下，用于设置显示设备的 Option ROM 的格式为 UEFI 或 Legacy 模式，比如显卡的 VBIOS。设定值有： Do not launch、UEFI、Legacy。 Other PCI devices 在 CSM Support 选项设置为 “Enabled” 的前提下， 用于设置其他拥有 Option ROM 的 PCI 设备的 Option ROM 的格式为 UEFI 或 Legacy 模式。设定值有： Do not launch、UEFI、Legacy。...

  • Page 30: 启动设置（Boot

    战斧 C.B360M-F 魔音版 V20/ Battle Axe C.B360M-F PRO V20 4-6 启动设置（Boot） Setup Prompt Timeout Setup Bootup Numlock State Main Advanced Chipset Boot Menu Security Boot BIOS Write Protection C.Oclock Full Screen Logo Show Save & Exit Boot Option Priorities Boot Option＃1...

  • Page 31: 安全设置（Security

    BIOS 设置 Boot Option Priorities（安装操作系统时的设置） 启动设备优先权设置。如果用户要安装操作系统, 请把“Boot Option＃1”设为你 的光驱设备(CD-ROM)或你的 U 盘设备（前提是你的光驱里面的光盘有操作系统 或者是你的 U 盘里有 PE 系统）, 设置完成后按“F10”键保存退出, 系统将从光 驱或 U 盘启动。 4-7 安全设置 （Security） Setup Main Advanced Chipset Security Administrator Password Boot User Password C.Oclock Password Check Save & Exit Administrator Password 本项目用于设置系统管理员密码。请按照下列步骤操作：...

  • Page 32: 超频设置（C.oclock

    战斧 C.B360M-F 魔音版 V20/ Battle Axe C.B360M-F PRO V20 按“F10”键保存后退出, 密码设置即可生效。 User Password 在管理员密码设置成功后, 会出现此选项, 用于设置普通用户密码。选择 “User Password “项目并按下“Enter”键。其余步骤，同管理员密码设 置一样。 Password Check 设定值有: Setup 、Always。选择“Setup”, 只有在进行 BIOS 设置的时候 要求输入密码, 选择“Always”, 每次开机自检后都要求输入密码。 注意：有关管理员密码和用户密码：1. Supervisor password:能进入并修改 BIOS 设定程序。2. User password：能进入, 但无权修改部分 BIOS 设定程...

  • Page 33: 退出设置（Save & Exit

    BIOS 设置 Memory Ratio 设置内存倍频。 此项控制了 C A S 延迟，它决定了在 SDRAM 在接收指令后开始读取的延 迟时间（在时间周期中）。 tRCD/ tRP 设置控制 S D R A M 内存时钟周期数。 tRAS 此项控制 S D R A M 内存时钟周期数的 R A S 最小值。 tFAW 设置同一 rank 中允许同时发送大于四个行激活命令的间隔时间。 tRFC 该字段用于选择自动刷新周期时间。 tRRD 选择不同...

  • Page 34: Chapter 5 English Introduction

    Chapter 5 English Introduction 5-1 introduction 5-1-1 Motherboard features Battle Axe C.B360M-F PRO V20 motherboard based on Intel B360 chipset, support Intel LGA1151 Coffee Lake processors, support dual channel DDR4 2133/2400/2666(OC)MHz memory, support PCI-E3.0 standard. The motherboard has 2*DDR4 memory slots、1*VGA port、1*DVI port、...
  • Page 35 Ｉｎｔｒｏｄｕｃｔｉｏｎ 6-CH audio devices Onboard 6-channel audio chipset Support 3D surround sound effect integrated 1000M LAN chipset Provides 10/100/1000Mb Ethernet USB ports 2*USB3.1、4*USB3.0 and 5*USB2.0 ports(include headers) Onboard header/jumper/button 1*9-pin Front panel audio connector（F_AUDIO） 1*System panel connector（F_PANEL） 2*USB2.0 header（USB20_1,USB20_2） 1*USB3.0 header（USB30） 3*CPU fans（CPU_FAN, SYS_FAN, SYS_FAN1）...
  • Page 36 战斧 C.B360M-F 魔音版 V20/ Battle Axe C.B360M-F PRO V20 5-1-3 motherboard Layout...

  • Page 37: Hardware Installation

    Ｈａｒｄｗａｒｅ　Ｉｎｓｔａｌｌａｔｉｏｎ 5-2 Hardware Installation This section will guide you through the installation of the motherboard. The topics covered in this section are: Preparing the motherboard Installing the CPU Installing the CPU fan Installing the memory Installing the motherboard Connecting cables and setting switches 5-2-1 Safety Instructions To reduce the risk of fire, electric shock, and injury, always follow basic safety precautions.
  • Page 38 战斧 C.B360M-F 魔音版 V20/ Battle Axe C.B360M-F PRO V20 There are many different fan types that can be used with this motherboard. Follow the instruction that came with you fan assembly. Be sure that the fan orientation is correct for your chassis type and your fan assembly.
  • Page 39 Ｈａｒｄｗａｒｅ　Ｉｎｓｔａｌｌａｔｉｏｎ Installing Memory DIMMs Your new motherboard has 2 slots for DDR4 memory. They support dual channel DDR4 memory technology. There must be at least one memory bank populated to ensure normal operation. Use the following the recommendations for installing memory. One DIMM: Install into DIMM1.
  • Page 40 战斧 C.B360M-F 魔音版 V20/ Battle Axe C.B360M-F PRO V20 Be sure that the CPU fan assembly has enough clearance for the chassis covers to lock into place and for the expansion cards. Also make sure the CPU Fan assembly is aligned with the vents on the covers.
  • Page 41 Ｈａｒｄｗａｒｅ　Ｉｎｓｔａｌｌａｔｉｏｎ Audio Serial ATA III Chassis Fans Rear panel USB 2.0 Adapter Expansion slots ATX power connectors (24-pin ATXPWR, 8-pin ATX12V) These connectors are for an ATX power supply. The plugs from the power supply are designed to fit these connectors in only one orientation. Find the proper orientation and push down firmly until the connectors completely fit.
  • Page 42 战斧 C.B360M-F 魔音版 V20/ Battle Axe C.B360M-F PRO V20 USB 3.0 connectors This connector is for USB 3.0 devices. USB 2.0 connectors These connectors are for USB 2.0 ports. Connect the USB module cable to any of these connectors, then install the module to a slot opening at the back of the system chassis.
  • Page 43 Ｈａｒｄｗａｒｅ　Ｉｎｓｔａｌｌａｔｉｏｎ Front panel audio connector This connector is for a chassis-mounted front panel audio I/O module that supports either High Definition Audio or AC`97 audio standard. Connect one end of the front panel audio I/O module cable to this connector. System panel connector This connector supports several chassis-mounted functions.
  • Page 44 战斧 C.B360M-F 魔音版 V20/ Battle Axe C.B360M-F PRO V20 This 4-pin connector is for the chassis-mounted system warning speaker. The speaker allows you to hear system beeps and warnings. ATX power button/soft-off button (2-pin PWRSW) This 2-pin connector is for the system power button.
  • Page 45 Ｈａｒｄｗａｒｅ　Ｉｎｓｔａｌｌａｔｉｏｎ PCI Express3.0 x16 Slot PCI Expres3.0 x1 Slot MSATA/PCI-e M.2 Slot:NGFF1 The motherboard has one M.2 slot which silk-screen as "NGFF1"，supports PCI-e X4 and MSATA channel M.2 SSD,supports the specification of 2242/2260/2280 SSD and Intel OPTANE technology,the data transfer rate can be as high as 32Gb/s.
  • Page 46 战斧 C.B360M-F 魔音版 V20/ Battle Axe C.B360M-F PRO V20 WIFI/Bluetooth Module Slot:WIFI_M2 The motherboard has one slot which silk-screen as "WIFI_M2"，supports the specification of 2230 WIFI/Bluetooth Module.
  • Page 47 Ｈａｒｄｗａｒｅ　Ｉｎｓｔａｌｌａｔｉｏｎ Debug header:DEBUG This Debug header is for Debug serial devices COM header：COM_B This COM header is for COM serial devices...
  • Page 48 战斧 C.B360M-F 魔音版 V20/ Battle Axe C.B360M-F PRO V20 Clear CMOS Jumper: CLR_CMOS There is a CMOS RAM on board that has a power supply from external battery to keep the system configuration data. With the CMOS RAM, the system can automatically boot OS every time it is turned on. If you want to clear the system configuration, use the CLR_CMOS Jumper to clear data.
  • Page 49 Ｈａｒｄｗａｒｅ　Ｉｎｓｔａｌｌａｔｉｏｎ 5-2-3 Back Panel IO Connector <The back panel IO connector of Battle Axe C.B360M-F PRO V20> Parts PS/2 Mouse/ This connector is for a PS/2 mouse/Keyboard. Keyboard Connector The standard RJ-45 jack is for connection to LAN Jack single Local Area Network (LAN). You can connect a network cable to it.

  • Page 50: Bios Setting

    战斧 C.B360M-F 魔音版 V20/ Battle Axe C.B360M-F PRO V20 5-3 BIOS Setting This chapter introduces how to change the system settings through BIOS settings. Please refer to this chapter for details. The chapter contains the following: Main（System Information） Advanced（Advanced BIOS Features）...
  • Page 51 ＢＩＯＳ　Ｓｅｔｔｉｎｇ　 BIOS Setup Program Function Keys < ↑↓← → > Move the selection bar to select a setup menu < Enter > Execute command or enter a menu < Esc > Main Menu: Exit the BIOS Setup program Submenus: Exit current submenu <...
  • Page 52 战斧 C.B360M-F 魔音版 V20/ Battle Axe C.B360M-F PRO V20 5-3-2 BIOS Main Menu Main（System Information） Using this menu to view BIOS information and set up BIOS language, time and date. Advanced（Advanced BIOS Features） Using this menu to set up the advanced features of the system.
  • Page 53 ＢＩＯＳ　Ｓｅｔｔｉｎｇ　 5-3-3 Main（System Information） Setup BIOS Information BIOS Vendor American Megatrends Main Core Version 5.13 Advanced Compliancy UEFI 2.6; PI 1.4 Chipset Mode Version Battle Axe C.B360M-F Security Build Version and Date V20 (2018/03/08) Boot Access Level Administrator C.Oclock Total Memory 4096MB Save &...
  • Page 54 战斧 C.B360M-F 魔音版 V20/ Battle Axe C.B360M-F PRO V20 5-3-4 Advanced（Advanced BIOS Features） Setup CPU Configuration SATA And RST Configuration Main Advanced Trusted Computing Chipset ACPI Settings Security Boot Super IO Configuration C.Oclock H/W Monitor Save & Exit Power Management Configuration...
  • Page 55 ＢＩＯＳ　Ｓｅｔｔｉｎｇ　 Active Processor Cores Set the number of the core of the activation processor. The set values are: ALL, 1, 2, 3, 4, 5. Voltage Optimization Set CPU voltage optimization. The set values are: Disabled, Enabled, Auto. SATA And RST Configuration (SATA settings) SATA Controller (S) Open or close the SATA controller.
  • Page 56 战斧 C.B360M-F 魔音版 V20/ Battle Axe C.B360M-F PRO V20 Change Settings (change) This option is used to change the serial port address. H/W Monitor (hardware monitoring) CPU FAN Mode Setting CPU fan operation mode setting. The set values are: Full On Mode (full speed mode), PWM Manually Mode (PWM intelligent mode), Thermal Cruise Mode (temperature cruising mode), SMART FAN (intelligent fan mode).
  • Page 57 ＢＩＯＳ　Ｓｅｔｔｉｎｇ　 XHCI Hand-off This project is used to start the operation system supporting the function of "XHCI hand-off". The set values are: Disabled, Enabled. USB Mass Storage Driver Support Set up USB large capacity memory support. The set values are: Disabled, Enabled.
  • Page 58 战斧 C.B360M-F 魔音版 V20/ Battle Axe C.B360M-F PRO V20 Option ROM and traditional non UEFI systems, such as DOS. If set to "Disabled", these traditional functions will not be supported, and the system will only support UEFI. Boot option filter Under the premise of setting the CSM Support option to "Enabled", it is used...
  • Page 59 ＢＩＯＳ　Ｓｅｔｔｉｎｇ　 DVMT Total GFX Mem The total capacity of dynamic memory allocation settings. The set values are: 128MB, 256MB, MAX. HD Audio Configuration HD Audio Open or close a high fidelity audio controller. The set values are: Disabled, Enabled. 5-3-6 Boot（Startup Settings） Setup Prompt Timeout Setup Bootup Numlock State...
  • Page 60 战斧 C.B360M-F 魔音版 V20/ Battle Axe C.B360M-F PRO V20 BIOS Write Protection Set BIOS write protection, setting values are Disabled and Enabled. Full Screen Logo Show Set up or close full screen display Logo function. The set values are: On (open), Off (Guan).
  • Page 61 ＢＩＯＳ　Ｓｅｔｔｉｎｇ　 User Password After the administrator password is set up successfully, this option will appear to set the ordinary user password. Select "User Password" item and press the "Enter" key. The rest of the steps are the same as the administrator password settings.
  • Page 62 战斧 C.B360M-F 魔音版 V20/ Battle Axe C.B360M-F PRO V20 Memory Ratio Set the memory frequency doubling. This item controls the delay of C A S, which determines the delay time that SDRAM begins to read after receiving instructions. (in a time period).
  • Page 63 Copyright Notice The material in this document is the intellectual property of Colorful Technology and Development CO, LTD. We take every care in the preparation of this document, but no guarantee is given as to the correctness of its contents. Our products are under continual improvement and we reserve the right to make changes without notice.
  • Page 64 Or our engineer, send the follow information to us! Customer name______________ Purchase date_______________ Contacts____________________ Contact phone_______________ Contact address______________ Product model_______________ Product SN __________________ Dealer name________________ Dealer address _____________ _ Dealer phone ________________ Website: www.colorful.cn Service hotline: +86400-678-5866...
