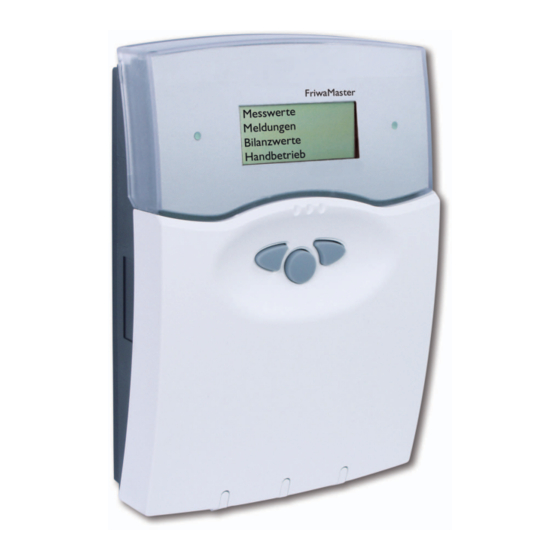

FriwaMaster
Montage
Anschluss
Bedienung und Funktion
D
Handbuch
Vielen Dank für den Kauf dieses Gerätes. Bitte lesen Sie diese Anleitung sorgfältig durch,
www.resol.de
um die Leistungsfähigkeit dieses Gerätes optimal nutzen zu können.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the FriwaMaster and is the answer not in the manual?

Questions and answers

Summary of Contents for Resol FriwaMaster

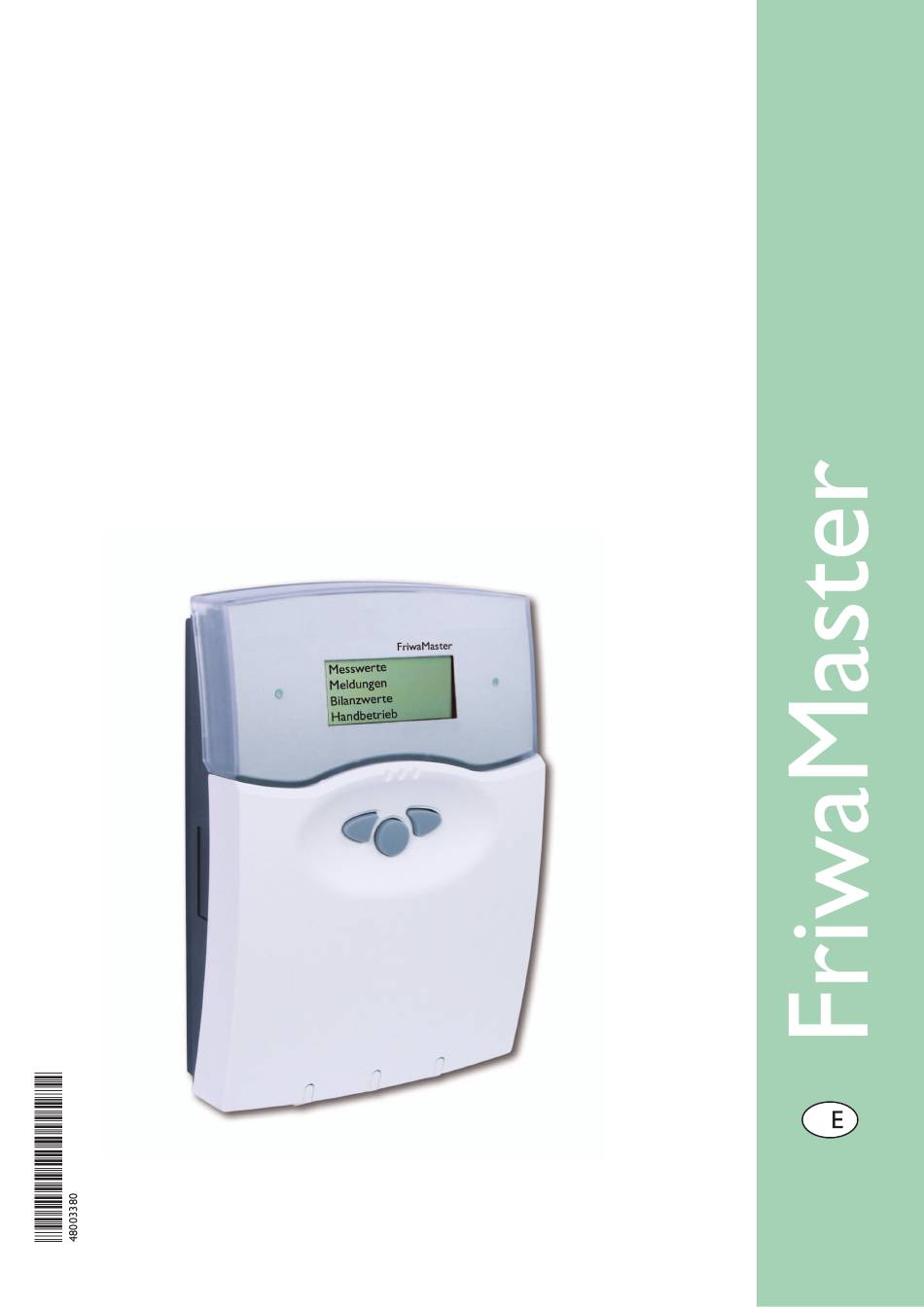

  • Page 1 FriwaMaster Montage Anschluss Bedienung und Funktion Handbuch Vielen Dank für den Kauf dieses Gerätes. Bitte lesen Sie diese Anleitung sorgfältig durch, www.resol.de um die Leistungsfähigkeit dieses Gerätes optimal nutzen zu können.
  • Page 2: Table Of Contents

    Irrtum und technische Änderungen Konformitätserklärung vorbehalten Wir, die RESOL Elektronische Regelungen GmbH, D-45527 Hattingen, erklären in alleiniger Verantwortung, dass das Produkt FriwaMaster mit den folgenden Normen übereinstimmt: EN 60730-1:2005 EN 60730-2-9:2005 Gemäß den Bestimmungen der folgenden Richtlinien wird dieses Produkt mit...
  • Page 3: Technische Daten Und Funktionsübersicht

    12,0 Ausgänge: 155,0 5 Relaisausgänge, davon 4 Standardrelais, 62,0 1 potenzialfreier Ausgang Bus: RESOL VBus ® Versorgung: 220 … 240 V~ Gesamtschaltleistung: 4 (4) A (220 ... 240) V~ Elektrostatische Entladung kann zur Schädigung elektronischer Bauteile führen! Warnung hochspannungsfüh rende Teile!
  • Page 4: Hydraulisches Schema

    Friwa-Module (bis zu 4) als Kaskade zu betreiben. Die einzelnen Module werden mit Ventilen nach Bedarf zugeschaltet. Der FriwaMaster misst den Gesamt- durchfluss und schaltet je nach Durchflussmenge einzelne Module zu oder ab. Spezielle Algorithmen sorgen für die gleichmäßige Verwendung der einzelnen Module.
  • Page 5: Ventillogik

    FriwaMaster Ventillogik Der FriwaMaster steuert die Magnetventile über Relais an. Wird das Relais eingeschaltet, so öffnet sich das Ventil. Installation WARNUNG! Vor jedem Öffnen des Gehäuses 2.1 Montage allpolige Trennung von der Netz- spannung sicherstellen! Push Push - Arretierung Drücken für Öffnen Drücken für Schließen...
  • Page 6: Elektrischer Anschluss

    FriwaMaster Elektrischer Anschluss 2.2.1 Übersicht über die elektrischen Anschlüsse Netzklemmen Sensorklemmen Verbraucherklemmen VBus ® Sensor- Masse-Sammelklemmenblock 2.2.2 Sensoren Der Regler ist mit insgesamt 9 Sensoreingängen ausgerüstet. Der Masse-Anschluss für Sensoren erfolgt über den Sensor- Masse-Sammelklemmenblock (GND). Die Temperatursen- soren werden mit beliebiger Polung an den Klemmen S1 ... S6 und GND angeschlossen.
  • Page 7: Relaisausgänge

    Modul 1 Modul 2 Modul 3 Modul 4 / Rücklauf- verteilung 2.2.4 Datenkommunikation / Bus Der Regler verfügt über den RESOL VBus zur Datenkommu- ® ni kation. Der Anschluss erfolgt mit beliebiger Polung an den beiden mit „VBus“ gekennzeichneten Klemmen.
  • Page 8: Bedienung

    FriwaMaster Bedienung 3.1 Einstelltaster Der Regler wird über die 3 Drucktaster unter dem Display bedient. Taster 1 dient dem Vorwärts-Scrollen durch das Anzeigemenü oder dem Erhöhen von Einstellwerten. Taster 2 wird entsprechend für die umgekehrte Funktion benutzt. Betriebskontroll- Der Taster 3 dient zur Einstellung der einzelnen Parameter.
  • Page 9: Menüstruktur

    FriwaMaster 3.4 Menüstruktur Hauptmenü: Messwerte Messwerte: Meldungen zurück Meldungen: Bilanzwerte T-WW Bilanzwerte: zurück Handbetrieb Zapfung zurück Alles in Ordnung Bedienercode Modul 1 -Handbetrieb Betr. Tage Einstellwerte Modul 2 Zapf. !Zapfsen. defekt Modul 3 T-WW min !T-RL defekt Modul 4 T-WW max...
  • Page 10: Funktionen Und Optionen

    FriwaMaster 4. Funktionen und Optionen 4.1 Messwerte In der Messwertanzeige werden folgende Werte angezeigt: • Warmwassertemperatur • Zapfvolumenstrom • Status der Module 1 bis 4 (Ein / Aus) • Status der Rücklaufverteilung (Unten / Oben) • Status des Fehlerrelais (Ein / Aus) •...
  • Page 11: Option Rücklaufverteilung

    FriwaMaster 4.3 Option Rücklaufverteilung • Option „Rücklaufverteilung“ durch die Auswahl von Während des Zirkulationsbetriebs enstehen relativ hohe „Rücklaufv“ im Menü „Einstellwerte/Fkt. R5“ aktivieren Rücklauftemperaturen. Der Rücklauf kann auf einem hö- heren Niveau in den Pufferspeicher zurück gegeben wer- • Einschaltdifferenz (DT RL ein) im Einstellmenü einstellen den, der kältere untere Bereich des Pufferspeichers bleibt...
  • Page 12: Option Fehlerrelais

    FriwaMaster 4.4 Option Fehlerrelais • Option „Fehlerrelais“ durch die Auswahl von „Fehlerrel“ im Menü „Einstellwerte/Fkt.R5“ aktivieren. Wenn ein Fehler durch den Regler erkannt wurde, wird das Melderelais ausgeschaltet. Diese Fehler sind: • !Zapfsen. defekt - Volumenstromsensor defekt • !T-RL defekt Rücklaufsensor defekt...
  • Page 13: Sprachauswahl

    FriwaMaster 4.8 Sprachauswahl In dem Menü „Einstellungen/Sprache“ stehen mehrere Spra- chen zur Verfügung. • Deutsch • Englisch • Französisch • Spanisch • Italienisch 4.9 Umschaltpunkte Die Zu- und Abschaltung eines Moduls hängt von der Zapf- rate ab. Für jede Stufe (Anzahl der Module) gibt es eine Einschaltschwelle und eine Ausschaltschwelle.
  • Page 14: Funktions- Und Optionsübersicht

    FriwaMaster Funktions- und Optionsübersicht Menü Bezeichnung Bereich Werkseinstellung MEsswerte: Warmwassertemperatur 0 … 100 °C T-ww Zapfrate 0 … 12000 l/h Zapfung Betriebsstatus Modul 1 ... 4 Aus / Ein Modul 1 ... 4 Betriebsstatus Fehlerrelais Aus / Ein Fehlerrelais Betriebsstatus Rücklaufventil Unten / Oben Rücklaufv...
  • Page 15 FriwaMaster Mounting Connection Operation and function Manual Thank you for buying this RESOL product. www.resol.de Please read this manual carefully to get the best performance from this unit.
