Sharp STR3065HS Installation Manual page 16

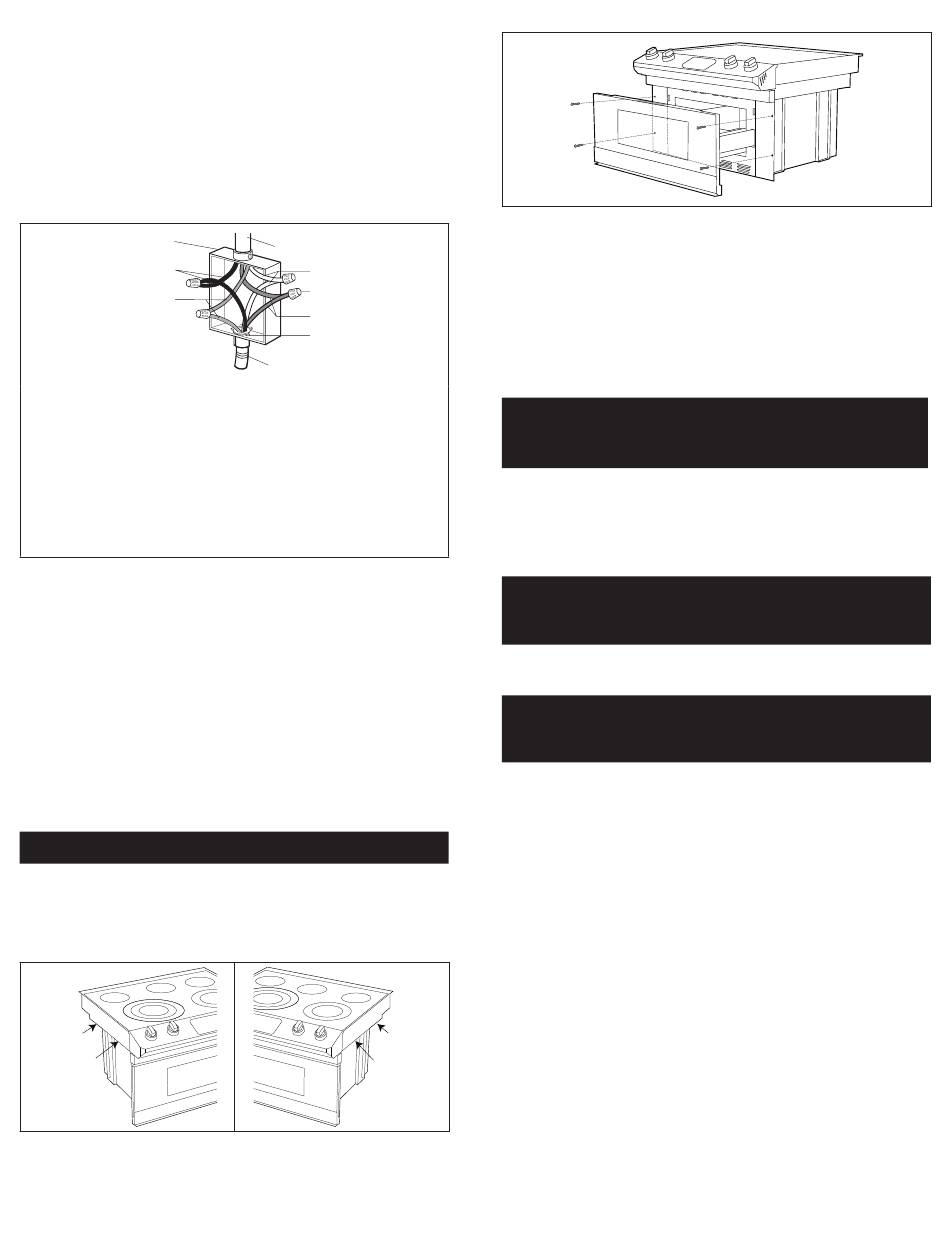

CÂBLE À 4 FILS DE L'ALIMENTATION ÉLECTRIQUE
DOMESTIQUE
IMPORTANT : Utiliser le câble à 4 fils de l'alimentation électrique
domestique là où les codes locaux ne permettent pas la mise à la terre
avec un conducteur neutre aux États-Unis, les nouvelles installations
avec circuit de dérivation (1996 NEC), les maisons mobiles et
les véhicules récréatifs, les nouvelles constructions et au Canada.
NEUTRE NON MIS À LA TERRE
A
B
C
A Boîte de jonction
B Fils noirs
C Fils rouges
D Câble du four
E Raccord de conduit
homologué UL ou approuvé
par la CSA
1. Couper le courant avant l'entretien.
2. Raccorder les deux fils noir B ensemble à l'aide d'un connecteur
de fils homologué UL.
3. Raccorder les deux fils rouge C ensemble à l'aide d'un connecteur
de fils homologué UL.
4. Raccorder les deux fils neutres (blanc) H ensemble à l'aide d'un
connecteur de fils homologué UL.
5. Raccorder le fil de mise à la terre F du câble du four (vert ou
dénudé) au fil de mise à la terre de la boîte de jonction (vert ou
dénudé) l'aide d'un connecteur de fils homologué UL.
6. Installer le couvercle de la boîte de jonction.
PLACER ET INSTALLER L'APPAREIL
Deux personnes sont requises pour soulever, transporter et installer
cet appareil de manière sécuritaire. L'appareil doit être soulevé par
les côtés droit et gauche de l'appareil en le tenant en dessous de la
plaque de cuisson.
point de
levage
point de
levage
SHARP ELECTRONICS CORPORATION • 100 Paragon Drive • Montvale, New Jersey 07645 • USA
SHARP ELECTRONICS OF CANADA LTD • 335 Britannia Road East • Mississauga, Ontario • L4Z 1W9 • Canada
F
I
H
G
F
E
D
F Fil de mise à la terre
(vert ou dénudé)
G Connecteurs de fils
homologués UL
H Fils neutres (blanc)
I Alimentation électrique
domestique
point de
levage
point de
levage
1. Soulevez l'unité et placez l'extrémité arrière sur la surface en
contreplaqué.
2. Redressez l'appareil, puis faites-le glisser lentement dans
l'ouverture. Le support anti-basculement installé s'accrochera à
une lèvre attachée et maintenir l'unité en place.
3. Ouvrez le tiroir. En utilisant les 4 trous du tiroir comme gabarit,
pré-percez l'armoire à l'aide d'une mèche de
4. Fixez l'unité avec les 4 vis fournies.
EMPLACEMENT DES NUMÉROS DE
MODÈLE ET DE SÉRIE
La plaque signalétique comprend les numéros de modèle et de série.
Ouvrir complètement le tiroir four à micro-ondes (Microwave
Drawer™). L'étiquette est située au-delà de la paroi du fond de la
cavité du four à micro-ondes, orientée vers le haut de la surface
plane.
ENTRETIEN, NETTOYAGE ET
MAINTENANCE
Veuillez consulter le manuel d'utilisation pour les instructions de
nettoyage.
AVANT DE COMMUNIQUER AVEC LE
SERVICE DE RÉPARATION
Veuillez lire les sections AVANT D' A PPELER et relatives aux
instructions d'utilisation de votre manuel d'utilisation. Cela
pourrait vous faire économiser du temps et de l'argent. La liste
comprend des situations courantes qui ne sont pas le résultat de
défauts de fabrication ou de matériels de cet appareil.
Veuillez consulter la garantie dans votre manuel d'utilisation
pour obtenir le numéro sans frais et l'adresse du service de Sharp.
Veuillez appeler ou écrire si vous avez des questions concernant
votre appareil à micro-ondes et/ou si vous devez commander
des pièces.
8
1 / " (1,6 mm).
16
